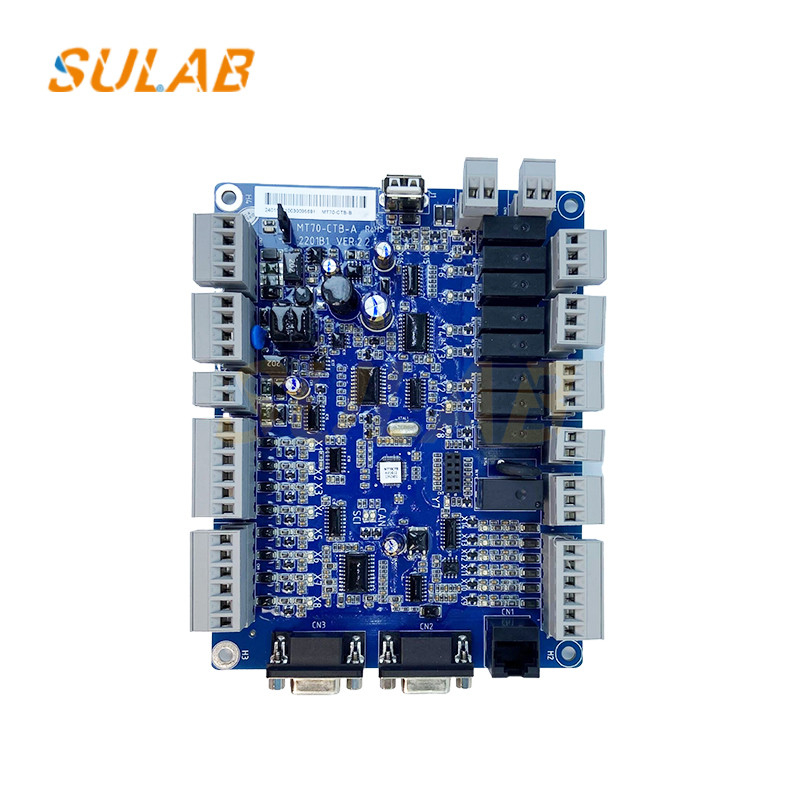

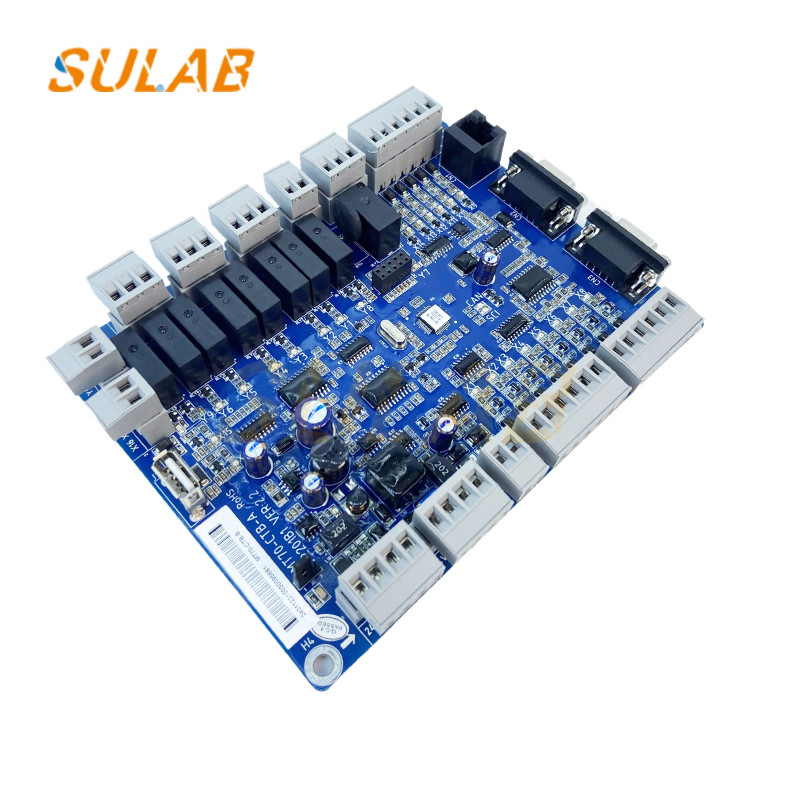

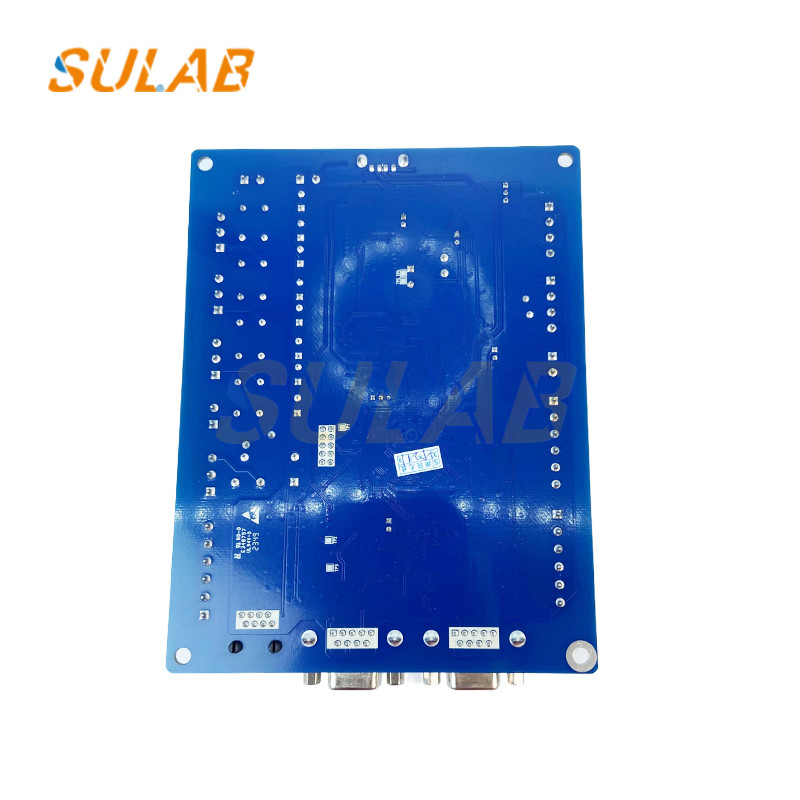

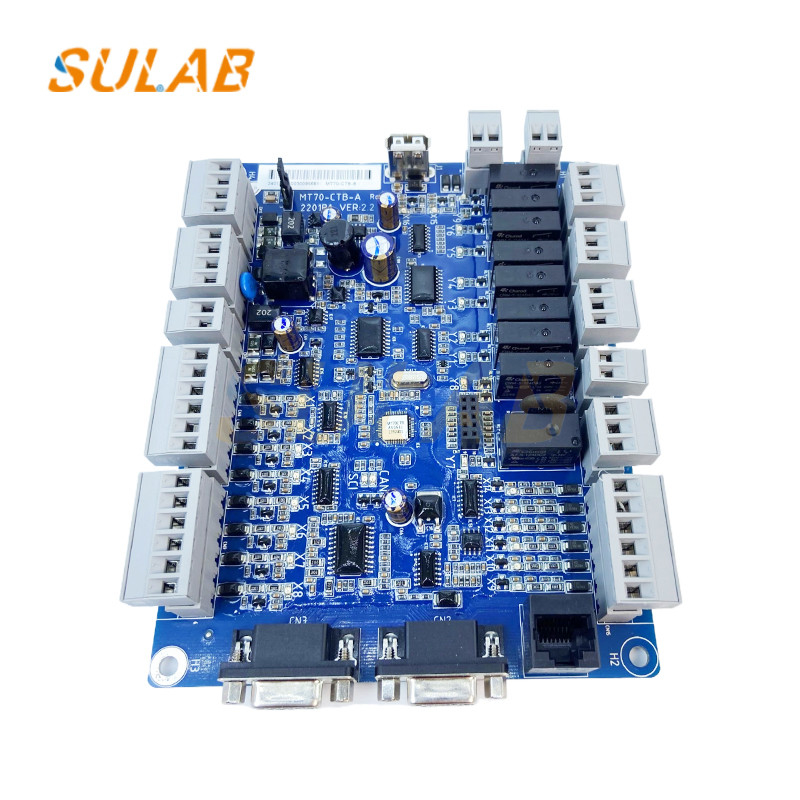

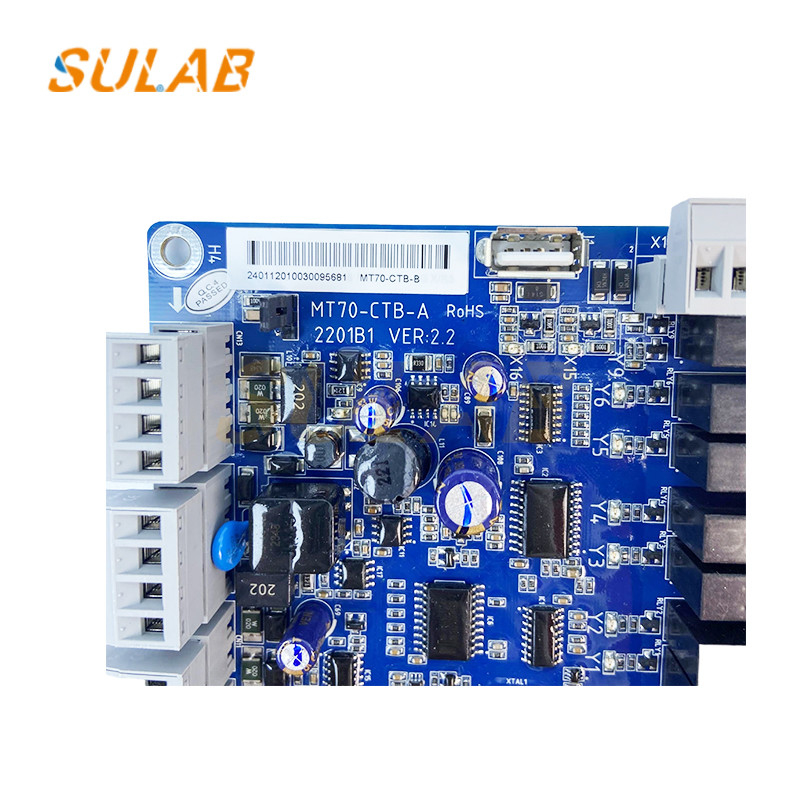

エレベーターのスペアパーツボード MT70-CTB-Bの新品とオリジナル

エレベーター MT70-CTB-Bの新品とオリジナル

機能:
シグナル取得と送信
車の上部にある様々なスイッチから入力信号を受信します.例えば,カーテンライト信号,ドア開閉信号などです.通信ケーブルを通して,これらの信号をメイン制御ボードに送信主な制御ボードが エレベーターのリアルタイム状態を理解できるようにします
車内のコマンドボードと通信し, ボタンのコマンド信号を受信し, 床呼び出しコマンド, ドライバーコマンド, 消防コマンドなど, これらの信号をメイン制御ボードに送信します.
ドアマシン制御
主な制御ボードの指示に従ってドアマシン開口と閉じる信号を出力,車の上部にあるドアマシンの動作を制御する.そしてエレベーターの扉の正常な開閉を認識.
ドア制御によるサポートであり,正面と後ろのドアを持つエレベーターの対応するドアマシン制御を行うことができます.
シグナル出力とディスプレイドライブ

設置手順
位置付けと固定: エレベーターバッグの構造と設置図に従って,車の上板の設置位置を決定します.簡単にワイヤリングと接続のために,コントロールパネルの近くで車のトップボードをインストールする必要があります. Use screws or other fixing devices to firmly fix the car top board to the bracket or mounting plate on the top of the car to ensure that it is firmly installed to prevent vibration or loosening during the operation of the elevator.
電気接続:
電源接続: エレベーターの電源線を車の上板の対応する電源端末に接続します.通常,電源端末は,電源を供給する電源端末に接続されます.車のトップボードは,AC電源に接続する必要があります 220Vまたは他の指定電圧電力線が正しく接続され,良好な接触があり,ショートサーキットや漏れ事故を防ぐために隔離されていることを確認します.
通信線接続: 車の上部ボードとエレベーターの主な制御ボード,車内の操作パネルとの間の通信線を接続します床駅のコールボックスと他の機器これらの線は通常,図面のマークに従って正しく接続されている専用通信ケーブルを使用します.他の強い電源線とのクロス干渉を避けるために,ケーブルがきれいに敷かれることを確認.
センサーとアクチュエータの接続:様々なセンサー (光カーテンセンサー,ドアマシンの制限スイッチなど) とアクチュエータ (ドアマシンのコントローラなど) の接続ワイヤーを接続します.到着時計自動車のトップボードの対応する入力と出力端末に設置されます.センサーが正確に車上板に信号を送信できるように接続する際に電線の極度と正確さに注意してください自動車の上部ボードは,アクチュエータの動作を効果的に制御することができます.
接続されたすべてのワイヤーとケーブルを並べて,束に結び,エレベーターの動作中に,ワイヤーやケーブルが揺れしたり,他の部品に摩擦したりするのを防ぐために,ワイヤークランプやワイヤルトラフで固定します.同時期に,電線がエレベーターの安装のための安全仕様と基準に適合していることを確認します.露出したワイヤや固定されていないケーブルがないこと.
