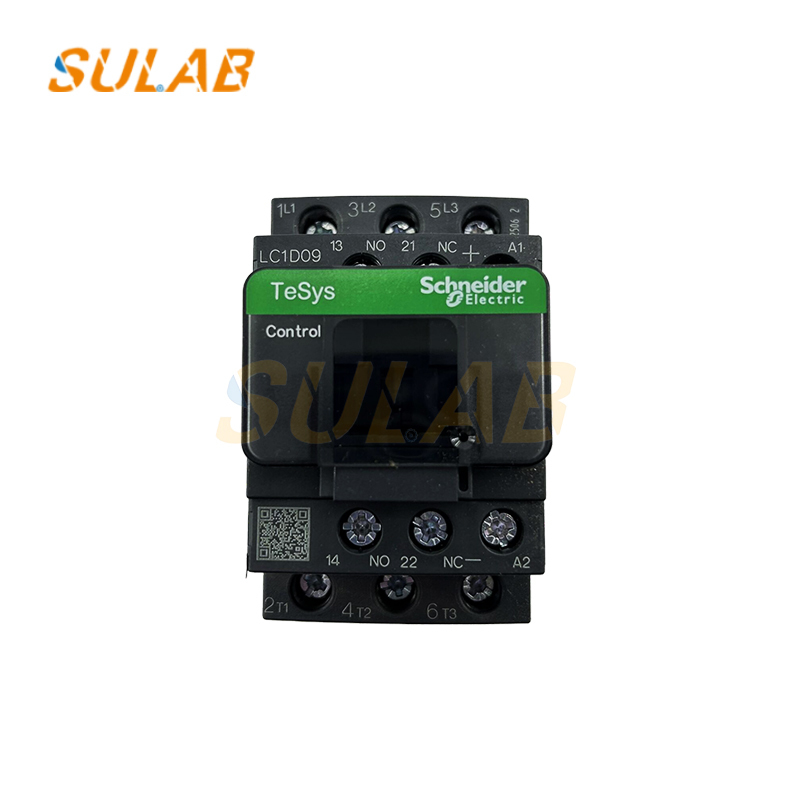

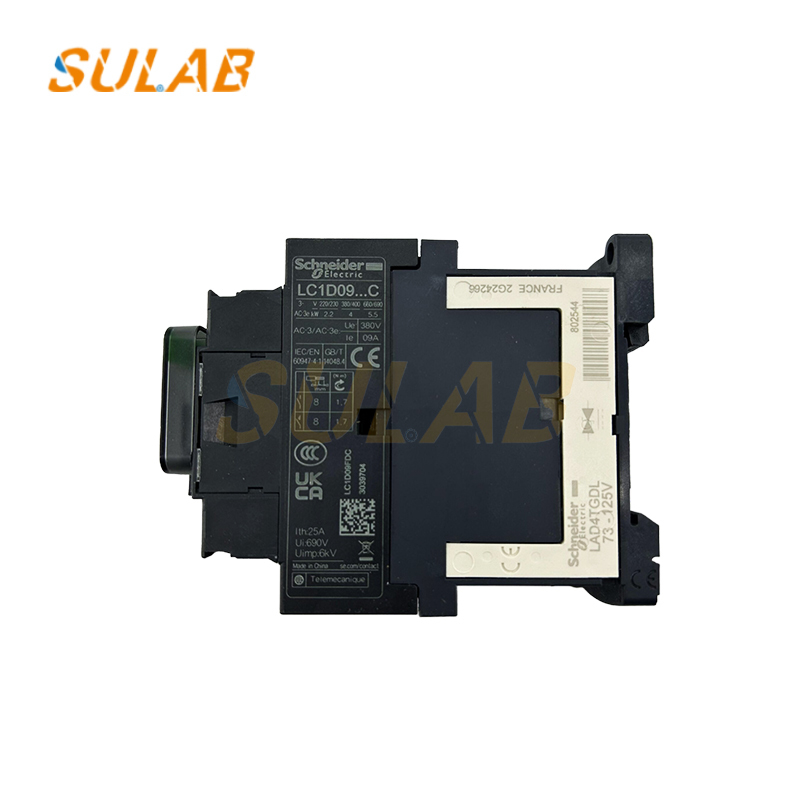

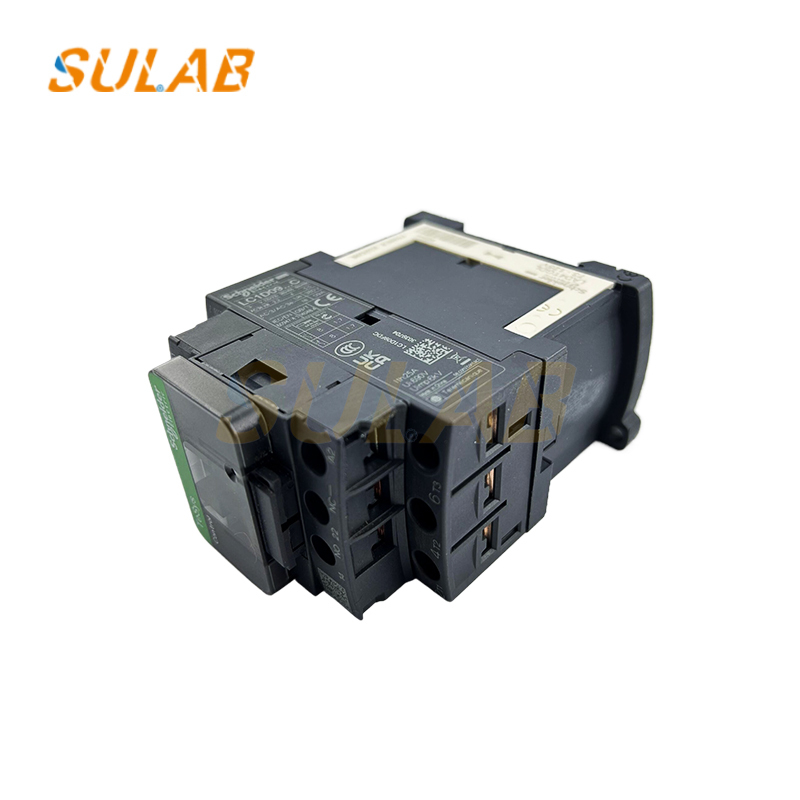

シュナイダー オリジナル AC コンタクター LC1D09BDC LC1D09FDC DC コンタクター

シュナイダー オリジナル AC コンタクター LC1D09BDC LC1D09FDC DC コンタクター

• 構造構成
  • 電磁系: 移動し静止した鉄コア,引力コイル,反応スプリングを含みます.引力コイルが電気を浴びると,磁場が発生します.動く鉄コアが反応スプリングの力を克服し,静的な鉄コアと引き寄せることを引き起こしますコイルが電力を消すとき,磁場は消え,動く鉄コアは反応スプリングの作用で再設定されます.
  • 連絡システム: 通常開いたメインコンタクトの3ペアで,メイン回路の接続と切断に使用されます. さらに,NO (通常開いている) とNC (通常閉ざされている) の補助コンタクトを装備できる.制御回路の信号フィードバックまたはインターロック制御に使用される.
  • 弧消しシステム: 大容量接触機 (20A以上) は,スロット弧消しカバーと弧消しグリッドプレートを使用します.小容量のコンタクタは,弧消しのためにダブルブレイクコンタクトを使用します.電気力弧消し,弧隔離のためのインターフェーズ弧プレート,弧消しのための粘土弧消しカバー.

• 作業原理コイルに電磁場が発生する.電磁気引き寄せの作用下,電磁場は,電磁気回路を回転させ,電磁気回路を回転させ,電磁気回路を回転させる.静的な鉄コアは,スプリングの反応力を克服します.動いている鉄芯を静的な鉄芯に引き寄せ,動いていると静的なコンタクトを接触させ,それによってメイン回路と制御回路を接続します.コイルが消電すると,静的鉄核の電磁的な引き寄せが消える移動するコンタクトを静止したコンタクトから切り離し,メイン回路と制御回路を切断します.
• テクニカルパラメータ
  • 定位電流9A
  • コイル電圧: 通常は110V DCで,DC12V,24V,48V,220Vなどの他のオプションも利用できます.
  • ポーランド人: 3P,つまり,3極コンタクター
  • 電圧レベル: 660V (690V) までの交流電圧の回路で使用できます.AC-3アプリケーションカテゴリーでは,作業電圧が380Vであるときに正常に動作できます.
  • 行動特性DC 引き込み電圧は 85-110%Us,放出電圧は 10-75%Us.
