エレベーター駆動基板 インバーター基板 エレベーター駆動基板 エレベーター付属品 PCB 近代エレベーターインバーター WB100 ゲート CNI 5.5-15KW

エレベーター駆動基板 インバーター基板 エレベーター駆動基板 エレベーターアクセサリー PCB モダンエレベーターインバーター WB100 ゲート CNI 5.5-15KW

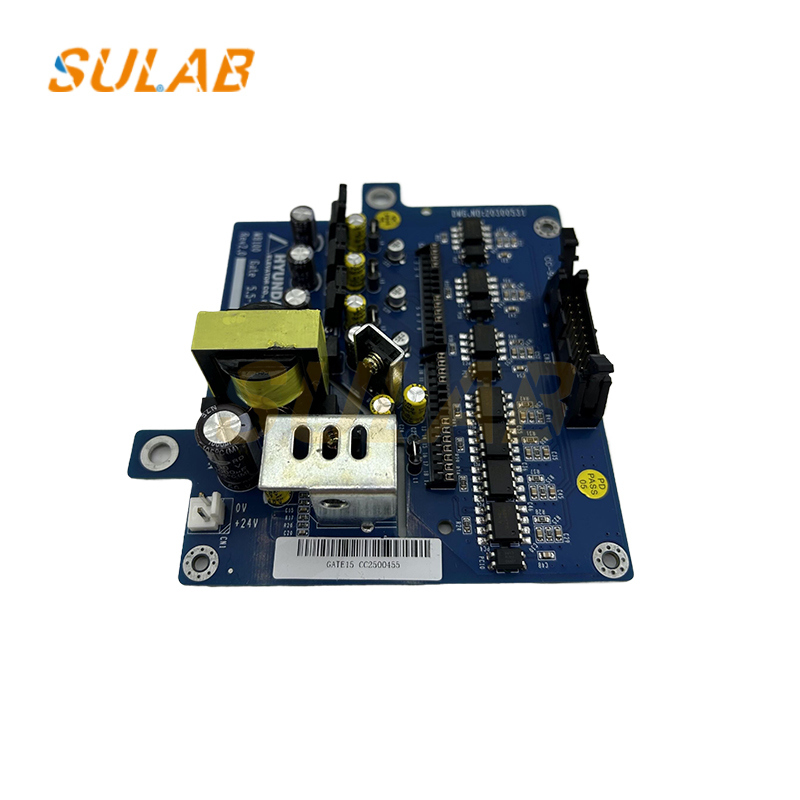

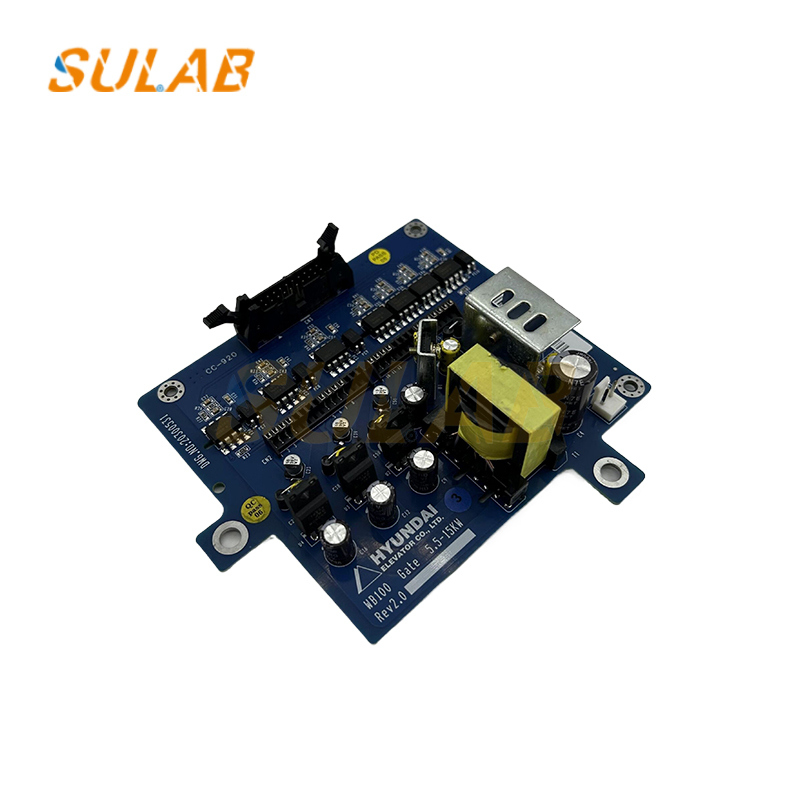

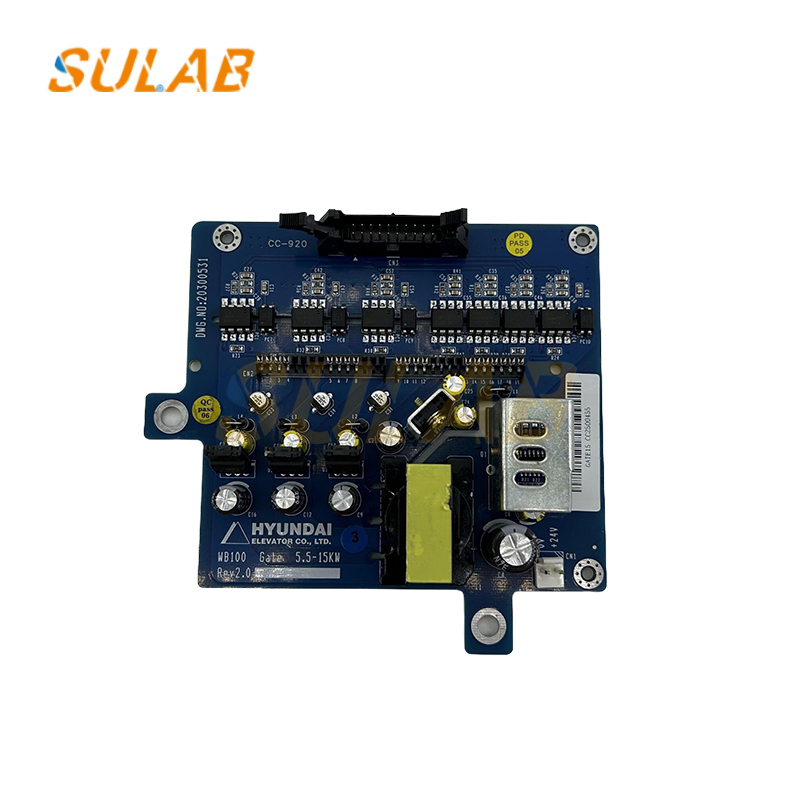

WB100 ゲート CNI 5.5-15KW 基板は、エレベーターのドアオペレーターシステムで一般的に使用される可変周波数制御基板です。主に、5.5KW から 15KW の電力範囲のドアオペレーター駆動シナリオを対象としています。その主な機能は、正確なエレベーターのドア駆動、安全保護、およびインテリジェント制御に焦点を当てています。詳細は以下のとおりです:
1. ドアオペレーターの駆動と速度制御
ドアオペレーターシステムの主要な制御コンポーネントとして、可変周波数技術を使用してエレベーターのドアモーターを正確に駆動します:
無段階速度制御: エレベーターの動作シナリオ (初期の開閉段階、中間段階、および接近閉鎖段階など) に基づいてドアオペレーターの速度を自動的に調整し、「急速始動 - スムーズな動作 - 低速停止」のプロセスを実現し、ドアへの衝撃とノイズを低減し、乗客の体験を向上させます。
さまざまなモーターとの互換性: 非同期または同期モーターと互換性があり (モデルによって異なります)、パラメータ設定を通じてさまざまな電力 (5.5-15KW) のドアオペレーターモーターに適合するように構成でき、さまざまな負荷とサイズのエレベータードア (大型貨物エレベータードアや展望エレベーターのガラスドアなど) の駆動要件を満たします。正確な位置制御: ドアマシンのエンコーダーからの位置信号フィードバックと組み合わせて、ドアの開角度と閉位置を正確に制御し、位置ずれによる人の閉じ込めやドアの密閉不良のリスクを回避します。

複数の内蔵安全メカニズムにより、信頼性の高いドアオペレーターシステムの動作が保証されます:
過負荷および過電流保護: ドアオペレーターモーターが過負荷 (ドアの詰まりなど) になったり、電流が定格値を超えたりすると、基板は自動的に出力を遮断するか、電力を削減して、モーターの焼損や回路の損傷を防ぎます。
過電圧/不足電圧保護: 入力電源電圧を監視し、電圧が高すぎるまたは低すぎると保護をトリガーし、電源の変動がドアオペレーターの動作安定性に影響を与えるのを防ぎます。
挟み込み防止保護: エレベータードアの赤外線光カーテンや安全タッチパネルなどの挟み込み防止装置と相互運用可能です。ドアの閉鎖プロセス中に障害物 (乗客の手や荷物など) が検出された場合、ドアオペレーターはすぐに反転して開き、挟み込み防止機能を実装します。
故障診断とフィードバック: 自己診断機能を備えており、ドアオペレーターシステムの故障 (モーター故障、エンコーダー信号損失、または通信中断など) が発生した場合、インジケーターライトまたは通信インターフェースを介して故障コードが出力され、メンテナンス担当者が問題を迅速に特定できます。
