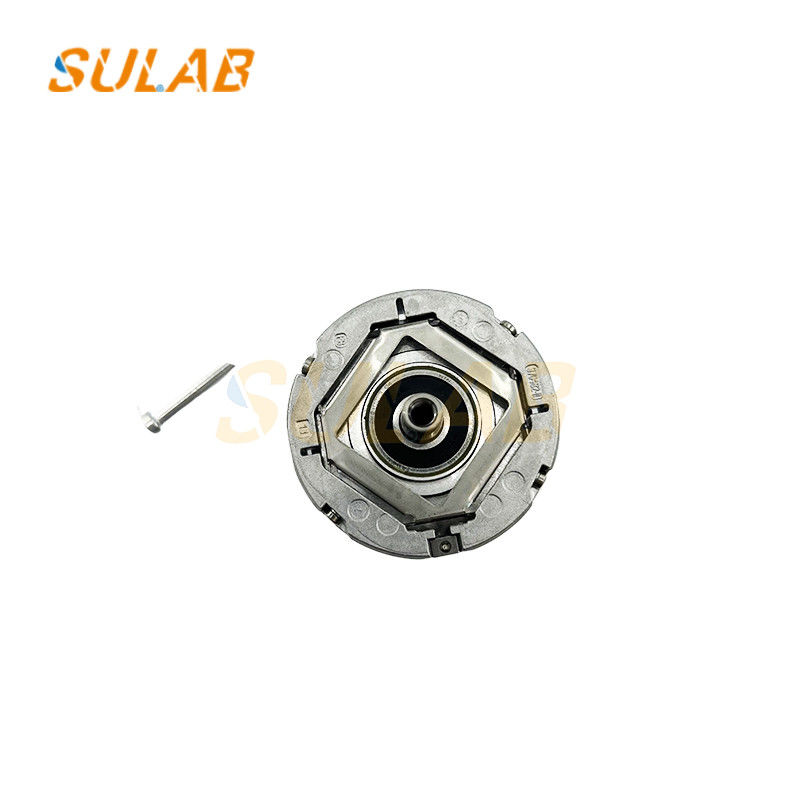

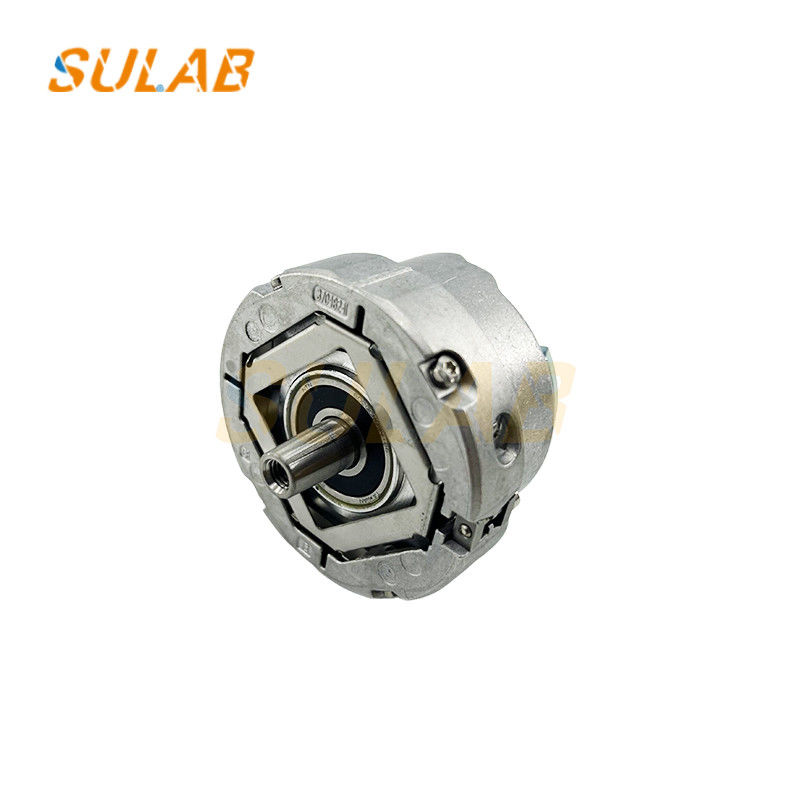

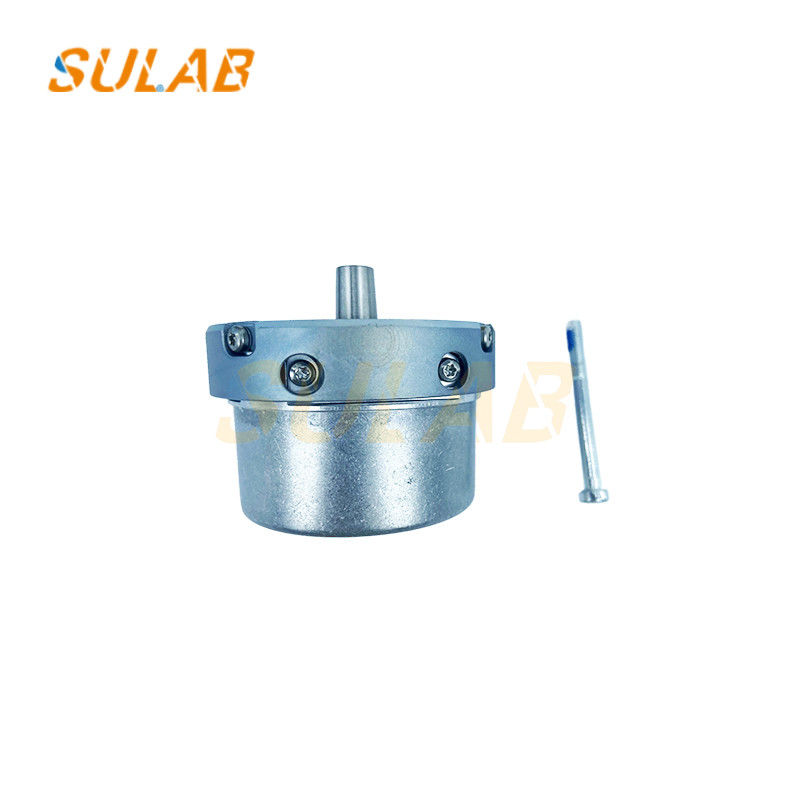

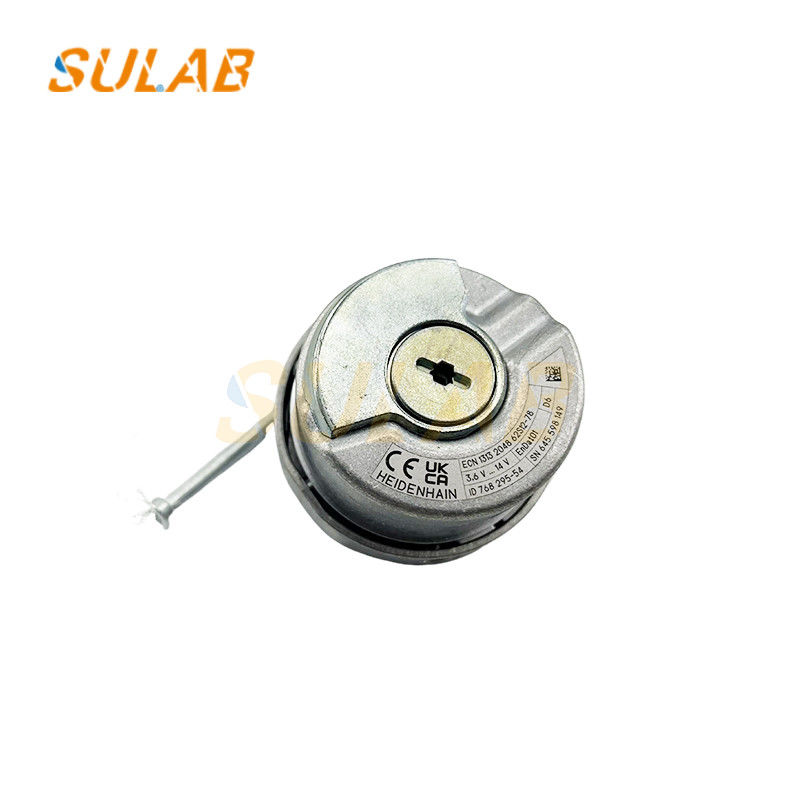

エレベーター回転同期ホスト 全新 オリジナル ホストエンコーダー ECN 1313 2048 62S12-78

エレベーター回転同期ホスト 全新 オリジナル ホストエンコーダー ECN 1313 2048 62S12-78

機能:
位置検出: エレベーターの回転角度と位置を正確に測定し,エレベーターの車両の位置情報をリアルタイムで取得します.例えばエレベーターバッグがどの階にあるか 目標階からの距離を正確に把握できますエレベーターのレベル駐車と床表示のための基本データを提供.
スピードフィードバック: エレベーターホストの速度情報を電気信号に変換して制御システムに返信します制御システムは,このフィードバック信号に基づいて,エレベーターの走行速度をリアルタイムに監視し,エレベーターが設定された速度曲線に従って走っていることを確認します.設定された速度から実際の速度が逸脱すると,制御システムは,エレベーターの動作のスムーズさと安全性を確保するために適時調整を行うことができます.エレベーターの加速または減速中に,エンコーダはリアルタイムで速度変化をフィードバックすることができ,システムがモーター出力を正確に制御し,スムーズな速度移行を達成することができます.
走行方向判断: エレベーターの回転方向を特定し,エレベーターが上下を走っているかどうかを判断できます.この情報は,正しい論理的判断と操作を行うためにエレベーター制御システムにとって不可欠です例えば,フロアドア制御とコール信号処理に関しては,エレベーターの走行方向に応じて対応する必要があります.

設置手順
設置部位の掃除: 浄な細い布でエンコーダの角型軸と設置スピンドルの角型穴を拭い,油,塵,汚れなどを取り除く.角型交配表面の清潔性を確保するために.
コーダーボディの設置:コーダの角型軸を角型軸の穴に挿入し,両方がしっかりと結合するようにします.その後,対応した仕様 (M5×50など) のボルトを使用して,エンコーダをシャフトに接続します.圧縮トークは通常5Nmです.
調整と固定: 柔軟に回転するかどうかを確認するためにエンコーダを慎重に回転します. 柔軟に回転しない場合は,ボルトが歪んでいるかどうかを確認します. 確認後,エンコーダの緊張ボルトを締め圧縮トークは通常0.65Nmです.
エンコーダ・ショートラインを設置する: 図に示された方法に従ってエンコーダ・ショートラインを設置する.挿入する際に,ピンを並べて,段階的に挿入することを確認する.ピンを変形するために過剰な力を使用しないでくださいそしてエンコーダーの後ろカバーを設置します.
エンコーダ長線を接続する: エンコーダ長線のDB15メスヘッドを短線のDB15メスヘッドに接続し,長線のDB15メスヘッドの螺栓を締めます.
