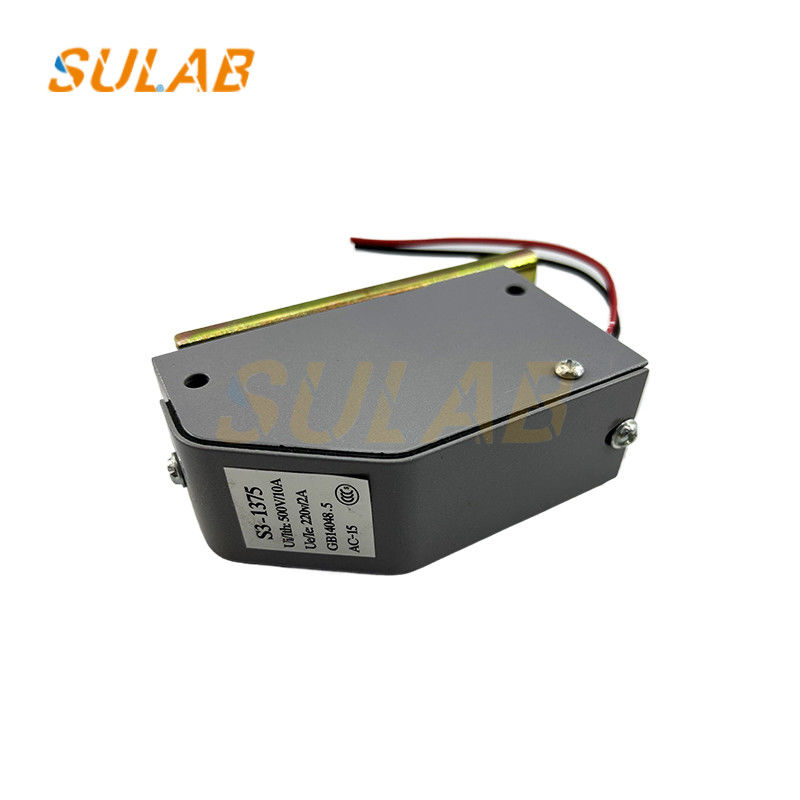

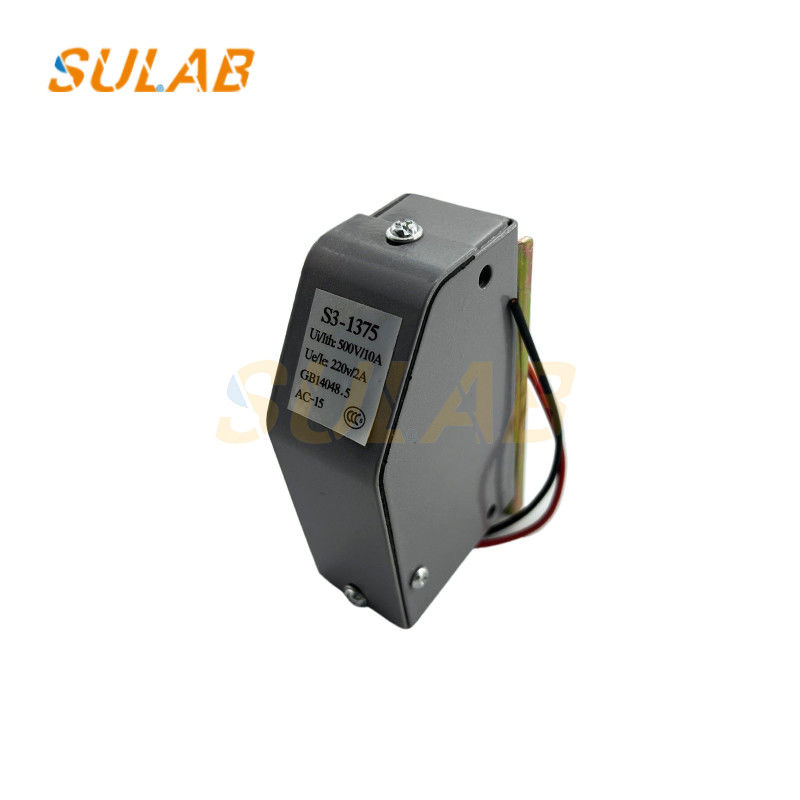

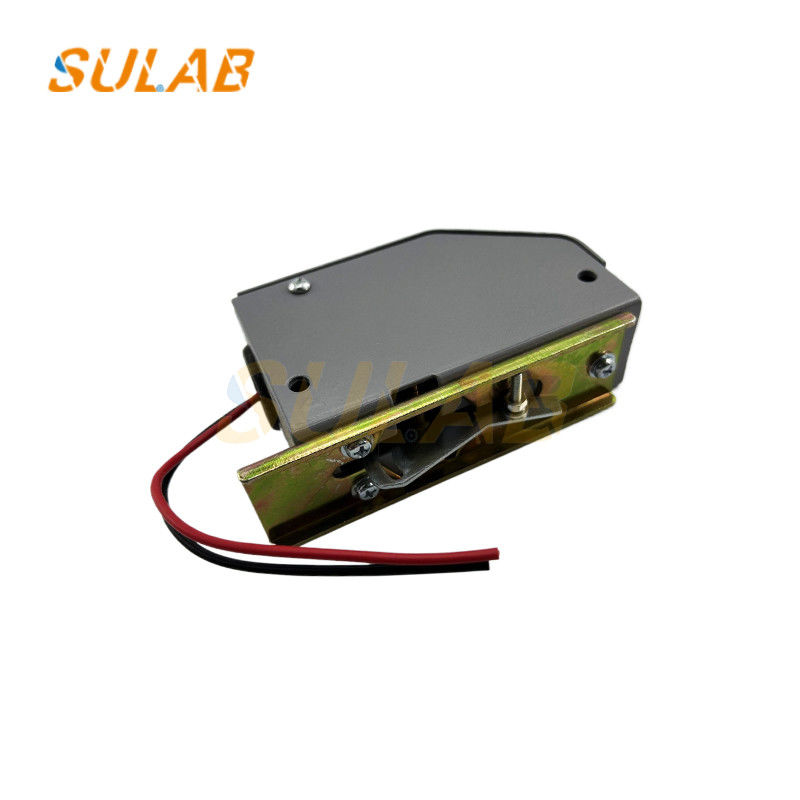

高品質の新しいエレベーターコントローラー エレベーター移動制限スイッチ スピード制限スイッチ S3-1375

高品質の新しいエレベーターコントローラー エレベーター移動制限スイッチ スピード制限スイッチ S3-1375

設置手順
道具や材料を準備する: レベル,レンチキー,タングル,スクリュードライバー,マルチメーター,スクリューやガスケットなどの関連アクセサリーなどの道具を準備する.
設置位置を決定する.速度制限スイッチは,通常エレベーターシャフトの上部に設置され,エレベーターの上部に接続される.通常,速度制限器と緊張器とインストールされます設置位置がスイッチに速度制限器またはストレッサーの動作を正確に感知できるようにする必要があります.
制限速度座席を設置する:制限速度座席の設置説明書に従って,制限速度座席を決定した位置にしっかりと設置する.傾きを避けるために,レベルを使用することができます.
速度制限器具とその関連部品を設置する: 速度制限器具を速度制限器具の座席に設置し,しっかり固定する. 次に速度制限器具のチェーンまたはワイヤロープを設置する.チェーンやワイヤロープが適度な張力を持ち,スムーズに動くことを確保する.
制限速度スイッチを設置する: S3-1375 スイッチを適正な位置に設置し,制限速度スイッチまたはストレッチャーの動作によって正常に起動できるようにする.通常,ボルトで固定されます.安定して設置されていることを確認し,エレベーターの動作の振動のために松散しないようにしてください.
接続線: スイッチの配線図に従って,速度制限スイッチのワイヤーをエレベーター制御システムに接続します.通常,通常の閉ざされた点に共通線が接続されている,および回路またはPLCインターフェースループに連続接続. 安全スイッチライン,アクションモーターライン,リセットモーターライン,などを区別するために注意してください,接続が正しいことを確認,短回路や線番号の流出を防ぐために 結末を隔熱テープで包む

デバッグ手順
設置 を 確認 し て ください.速度 制限 スイッチ が しっかり に 設置 さ れ て いる か,接続 ワイヤ が ゆるく し て い ない か,損傷 し て い ない か,また エレベーター の 他 の 部位 に 干渉 が 起き て い ない か を 確認 し て ください.同時に速度制限器とガイドレールの接触を確認します.接触は緩やかさや過度の磨きなしに良好でなければなりません.
電源を入れない前に マルチメーターで速度制限器のスイッチのオンオフ状態を確認し,制御回路と信号源が短回路や開き回路なしで正しく接続されている.
無負荷 デバッグ: エレベーター の 電源 を オン に し,エレベーター を メンテナンス 動作 モード に 設定 し,負荷 を 持た ない状態 で 運転 する.速度 制限 スイッチ が 正常に 動作 し て いる か を 観察 する.エレベーターの制御回路が正常に応答することができ,エレベーターの動作回路が切断されるかどうか確認するために軽くスイッチを触ることができます.
超速テストを模擬する:プロの制限速度試験器を使用するか,エレベーターの超速を模擬するためにエレベーターの走行速度を手動で制御します.速度制限スイッチの設定された動作速度に達すると速度制限スイッチが 間に合うか確認して 主電源を切って エレベーターを止めて
制限速度スイッチを校正する: 制限速度スイッチの速度が設定値に偏っていることが判明した場合,スイッチの技術仕様と操作説明書に従って校正する必要があります.速度の正確性を確保するために,スプリングプレロードなどの関連パラメータを調整します.
リセット機能試験:速度制限スイッチを起動した後,手動または自動的に速度制限スイッチをリセットし,エレベーター主機電源が復元可能かどうかを確認します.エレベーターが正常に再起動できるかどうか復元機能が正常であることを確認します.
障害防止機能試験: エレベーターの脱線,破れたレールなど,いくつかの障害条件をシミュレートする.スピードリミッタースイッチが時間内に電源を切断し,故障防止の役割を担うかどうかを確認するために.
