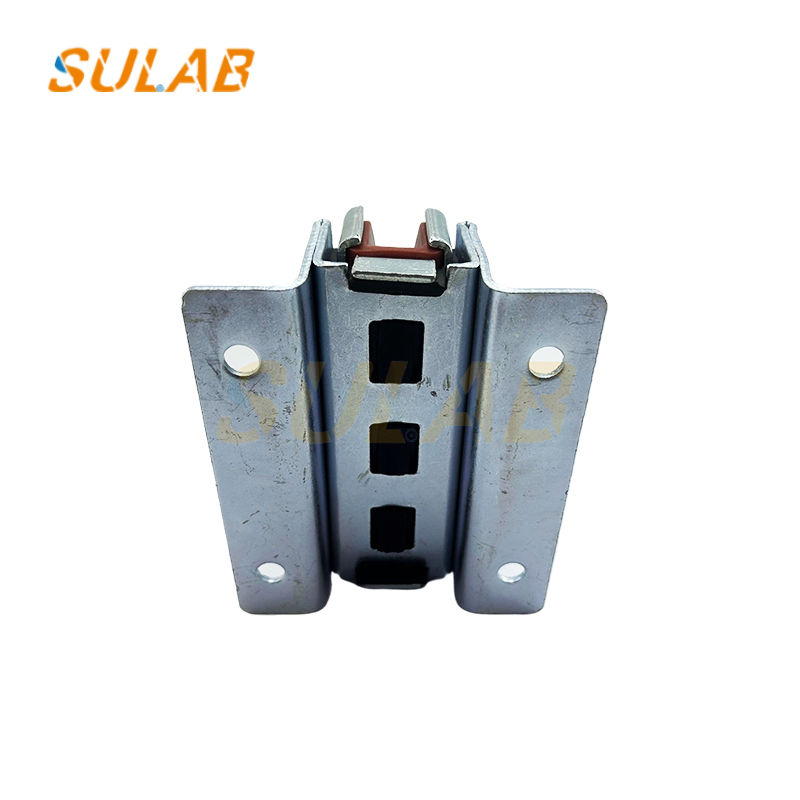

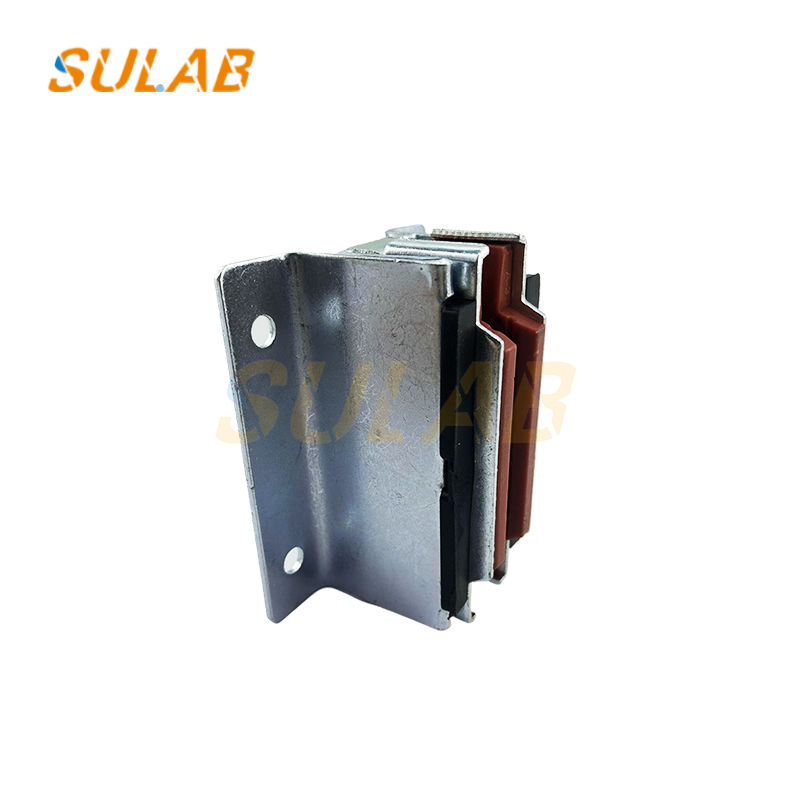

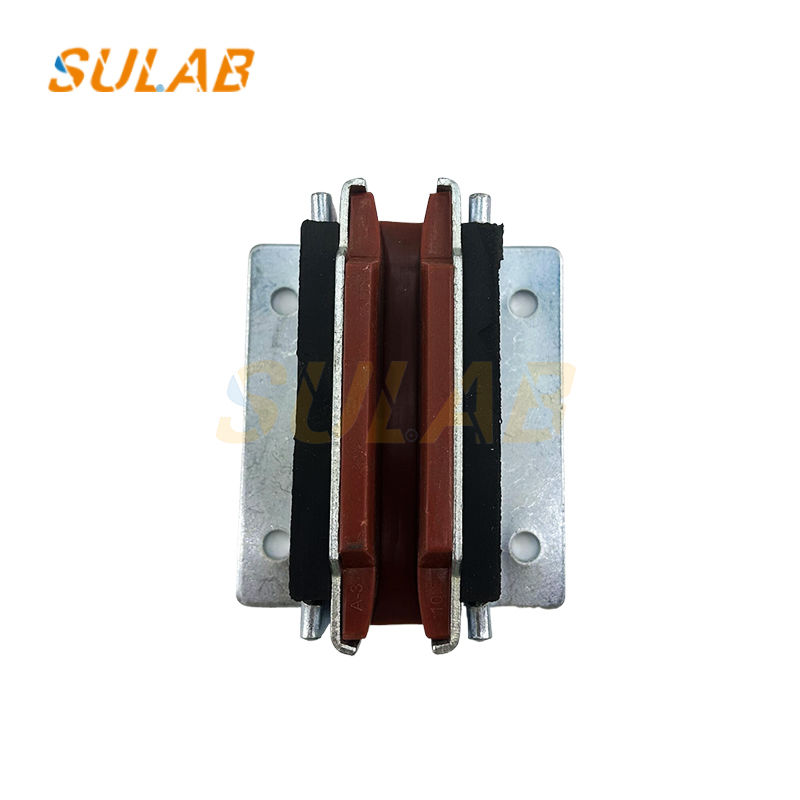

高品質の新しいエレベーターカウンターウェイトガイドシューライナーガイドレールガイドシューカウンターウェイトガイドシュー

高品質新型エレベーターカウンターウェイトガイドシューライナーガイドレールガイドシューカウンターウェイトガイドシュー

構造構成
固定シート：カウンターウェイトフレームを接続するために使用され、通常、底板、シューライニング固定フレームなどが装備されています。底板はU字型の底板で、ねじ穴とカウンターウェイトフレームを接続するためのサポートフレームが設けられています。シューライニング固定フレームは底板に溶接され、シューライニングを固定するために使用されます。
シューライニング：通常、耐摩耗性と衝撃吸収性に優れたナイロンまたはポリウレタン素材で作られており、その形状とサイズはガイドレールに適合しています。シューライニングスリーブプレートはシューライニング固定フレームに被せられ、一部のシューライナーには隣接するゴムスプリングを隔離するためのブロックプレートも設けられています。
コネクタ：シューライニングとシューライニング固定フレームを固定するために使用され、シューライニング固定フレームを貫通する釘、シューライニングスリーブプレートに適合するフィッティング部分、および固定用のストッパーを備えています。

動作原理
滑り摩擦原理：滑りガイドシューのシューライニングは、ガイドレールの表面に直接接触します。カウンターウェイトが上下に移動すると、シューライニングはガイドレールに沿ってスライドし、シューライニングとガイドレールの間の摩擦を使用して、カウンターウェイトの移動軌道を制限し、ガイドレール上で安定して走行できるようにします。
弾性緩衝原理：弾性滑りガイドシューのバネまたはゴムバネは、緩衝と衝撃吸収の役割を果たします。カウンターウェイトが運転中に振動または衝撃を受けると、バネまたはゴムバネが弾性変形を起こし、これらのエネルギーを吸収して軽減し、カウンターウェイトの揺れと衝撃を軽減し、運転をよりスムーズにします。
転がり摩擦原理：転がりガイドシューは、滑りガイドシューのシューライニングの代わりにローラーを使用します。ローラーは、バネ力の作用の下でガイドレールの前面と両側面に接触し、それに付着します。カウンターウェイトが走行すると、ローラーはガイドレール上で転がり、滑り摩擦を転がり摩擦に置き換え、摩擦損失を減らし、運転中の振動と騒音を低減します。
