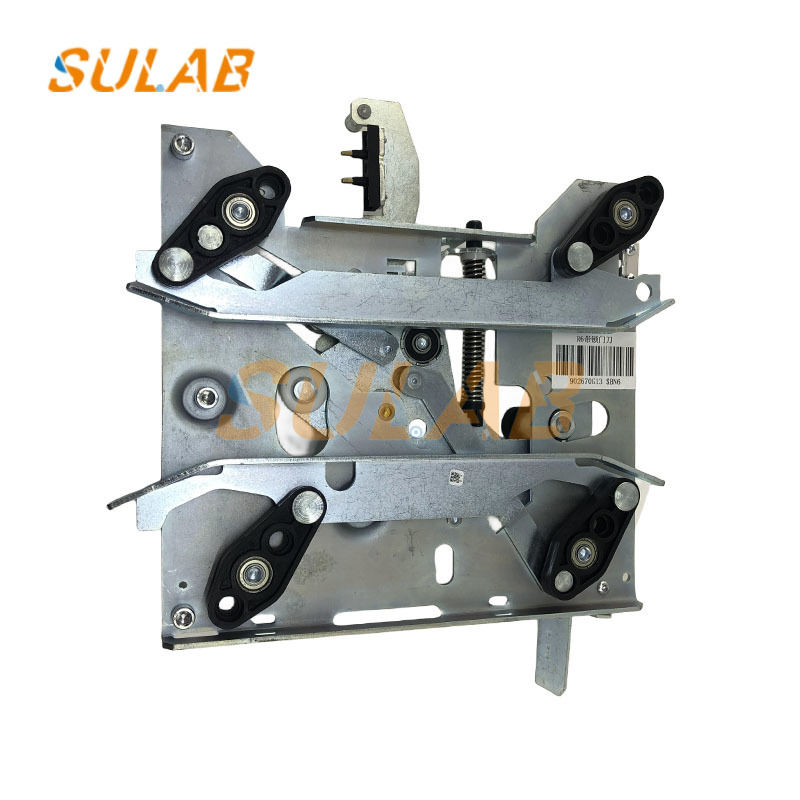

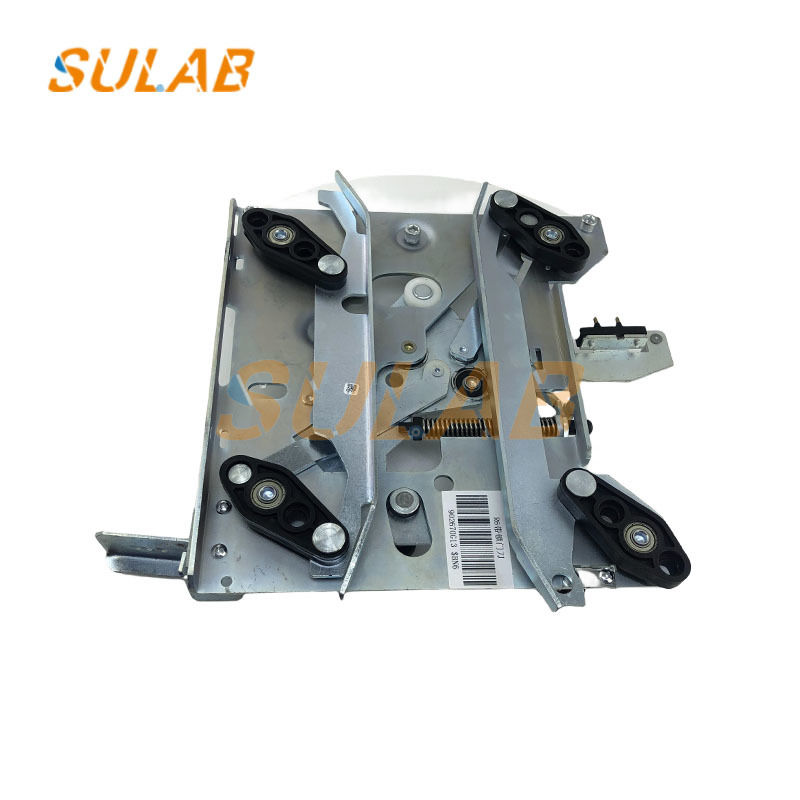

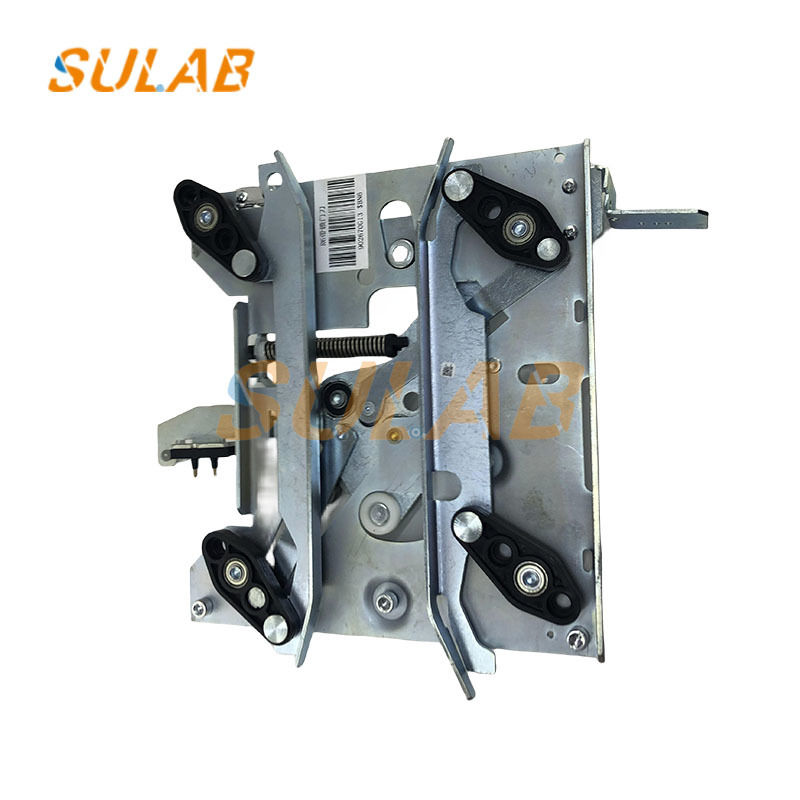

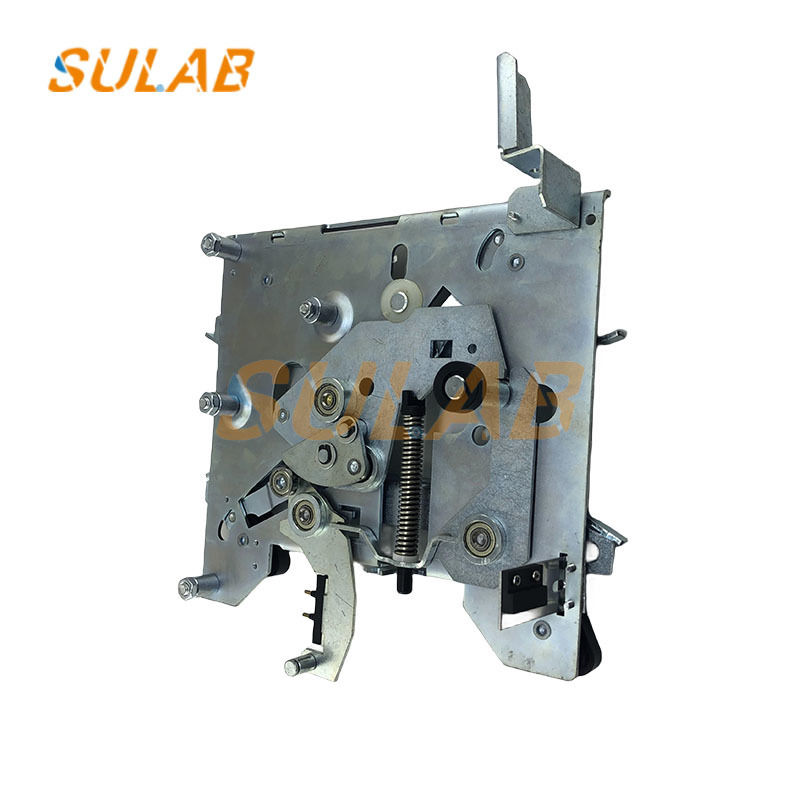

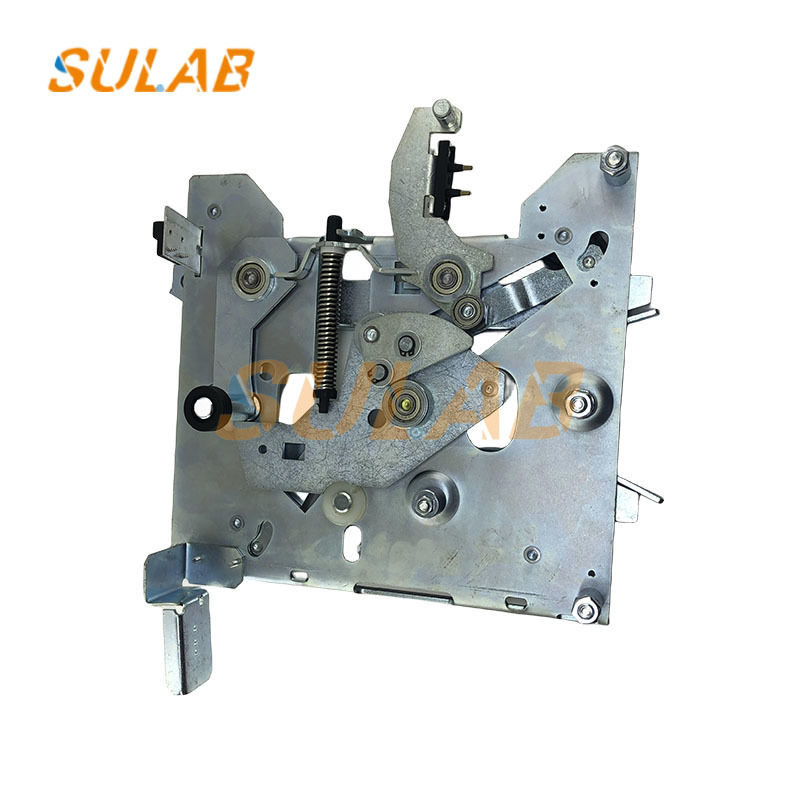

SULAB R6 エレベータードアナイフ 鍵付き 902670G13

エレベータードアナイフドアショートナイフ、ロック付きドアナイフ、エレベーターアクセサリードアナイフR6ドアナイフ、ロック付き902670G13

設置プロセス
事前設置準備：エレベーターメーカーから提供された設置説明書およびその他の技術文書を確認します。昇降路や機械室など、現場の状況が要件を満たしていることを確認します。電動ドリル、トルクレンチ、レーザーレベル、スチール定規などの工具と機器を準備します。設置者は、特殊な機器操作者の資格を持っている必要があります。
ドアオペレーターの設置：ドアオペレーターをエレベーターカーの上部に固定し、ドアオペレーターのガイドレールの水平偏差が≤0.5mmであることを確認します。
ドアナイフの設置：古いドアナイフ（交換する場合）を取り外し、通常はエレベーターのドアオペレーターの下にある指定された場所に新しいドアナイフを取り付けます。ボルトやその他のファスナーでしっかりと固定し、必要な締め付けトルクを確保します。設置中は、ドアナイフの背面の扇形のカムがベアリングの中心位置に作用していることを確認します。カムがずれている場合は、ドアナイフを交換してください。
クリアランス調整：ドアナイフと乗り場ドアの敷居の間のクリアランスを≥5mm、ドアナイフと乗り場ドアローラーの間のクリアランスを≥3mmに調整します。ホールドアを閉め、ドアパネルとラバークッションの接触を確認します。ドアパネルの片側がクッションに密着していない場合は、リンケージワイヤーロープのテンションボルトを緩め、ドアパネルを調整してから締め付けます。また、ロックフックとラッチの間のクリアランスが要件を満たしていることを確認します。これは通常、ラバークッションの位置を調整することで実現できます。

ドアロック接続：ドアブレードがカーのドアロックに正しく接続されていることを確認し、ドアブレードが確実にドアを開閉できるようにします。接続は確実で柔軟である必要があります。

試運転プロセス
自動ブレードリセットの確認：ドアクローズボタンを長押しして、ドアブレードを最大幅まで開きます。ドアブレードを手動で限界位置まで押し、ドアクローズボタンを離し、ブレードへの圧力をゆっくりと解放して、ブレードが自動的にリセットされるかどうかを確認します。リセットされない場合は、ドアブレードストップブラケットを取り付けます。
ブレード間隔の調整：ストップブラケットを取り付けた後、ドアブレードが開いているときのブレード間隔を確認します。107〜108mmである必要があります。距離が108mmを超える場合は、必要なブレード間隔を確保するために、ブラケットの背面に調整シムを取り付けます。
ドアオペレーター機能のデバッグ：ドアの開閉がスムーズで、閉鎖時に衝撃がないかを確認するために、ドアコントロールを手動でデバッグします。異常が検出された場合は、クリープ速度や減速時間など、ドアオペレーターのパラメータを調整します。
ドアロック調整のデバッグ：ドアブレードとドアロックの連携を確認するために、ドアを複数回開閉します。ドアブレードがドアロックローラーの間に正確に挿入され、スムーズな開閉が可能であり、ロック時にドアロックが確実で信頼できることを確認します。また、ドアロックフックの高さやその他の関連寸法が要件を満たしていることを確認します。全体的な操作テスト：エレベーターのメンテナンスおよび高速操作のデバッグ段階では、ドアの開閉時にドアナイフが正常に動作するか、各フロアのドアロックと連携が取れているか、詰まりや異常なノイズがないかなど、操作中のドアナイフの状態を観察します。また、ドアナイフが操作中に他のコンポーネントと干渉しないことを確認する必要があります。
