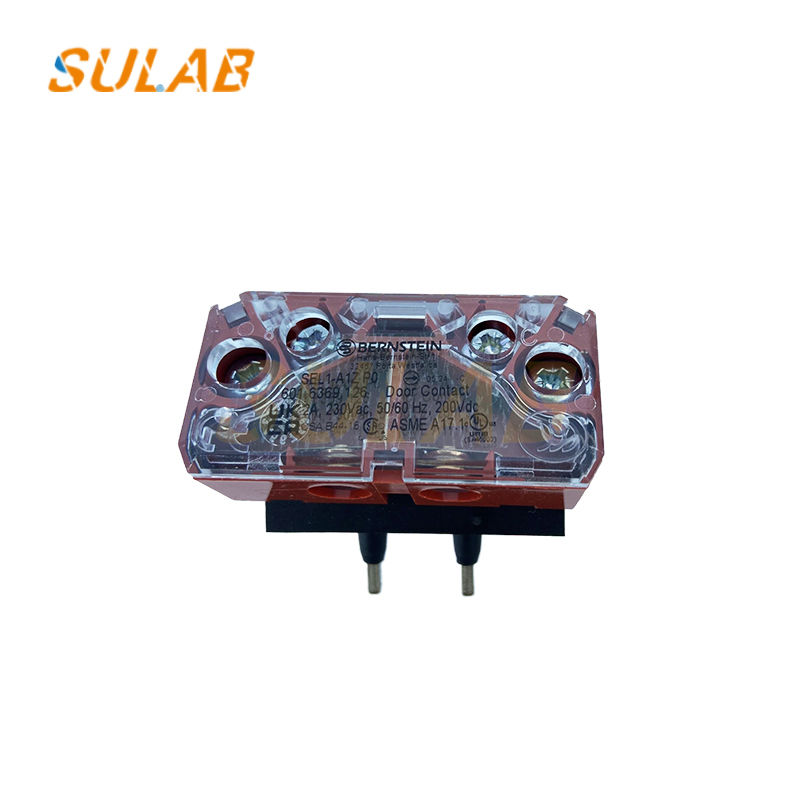

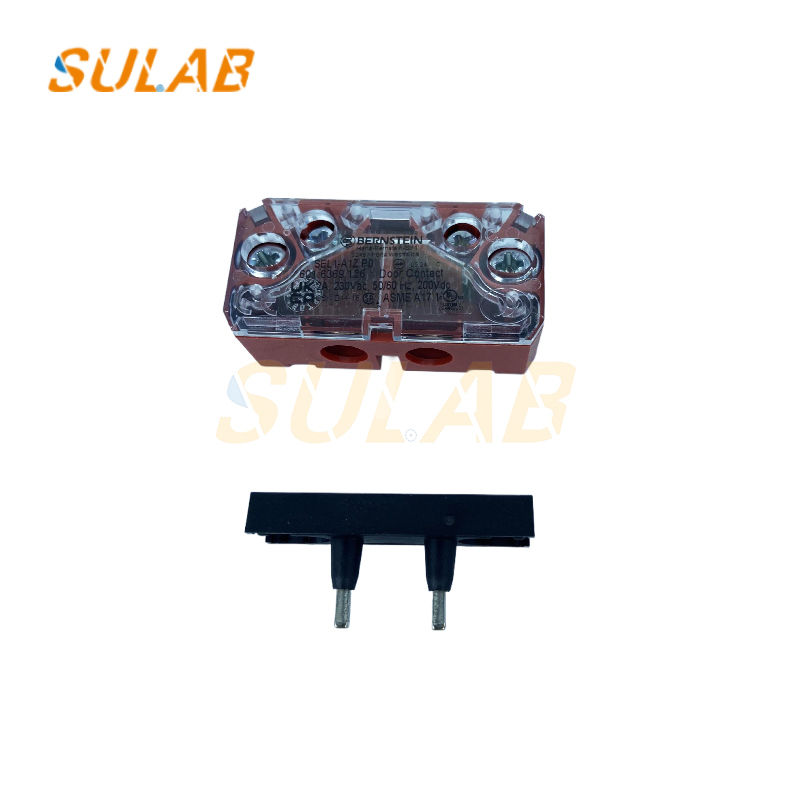

SULAB SEL1-A1ZP0 エレベータードアコンタクター 1NC IP20 16x50mm

エレベータードアロックコンタクタ補助接点スイッチ、エレベータードアロックスイッチ、エレベーターコンタクタ、エレベータードアコンタクタ SEL1-A1ZP0

SEL1-A1ZP0 は、BERNSTEIN 社製の、SEL シリーズに属するエレベータードアコンタクトスイッチです。以下に説明を示します。

動作原理：スイッチ接点はスプリングで設計されています。操作するたびに、接点プレートと操作ヘッドが機械的に動き、汚れ、ほこり、酸化層を除去し、信頼性の高い電気的接触を確保します。
接点タイプ：1NC 接点。
保護等級：IP20。
機械的寿命：1000万回以上のスイッチングサイクル。
寸法：高さ16mm × 幅50mm × 奥行き24.5mm。
ケーシング材質：PC (UL94-V0)、赤または透明で利用可能。
周囲温度：-30℃～+70℃。

設置場所を決定します。
エレベータードアオペレーターの図面に従い、SEL1-A1ZP0 は通常、乗り場ドアまたはかごドアのロック機構の近くに設置されます。ドアオペレーターの機械的トリガー（ロックフックやリンケージなど）と正確に連携する必要があります。
ドアが完全に閉まると、機械的トリガーはスイッチの操作ヘッドを確実に押し、接点を「閉」または「開」状態にします（回路設計によって異なり、1NC 接点は通常閉じており、加圧時に開きます）。
ドアが開くと、トリガーが外れ、スイッチが自動的にリセットされ、接点状態が切り替わります。
設置場所は、ドアの開閉プロセス中にスイッチとトリガーの接触が固着しないようにし、トリガーの移動距離がスイッチの仕様を満たすようにする必要があります（通常、信頼性の高い操作には1～3mmのトリガー移動距離で十分です）。
