工業用 FR-4 耐火基板 多段階突発抑制とプラグ・アンド・プレイ交換引力モーター制御カード

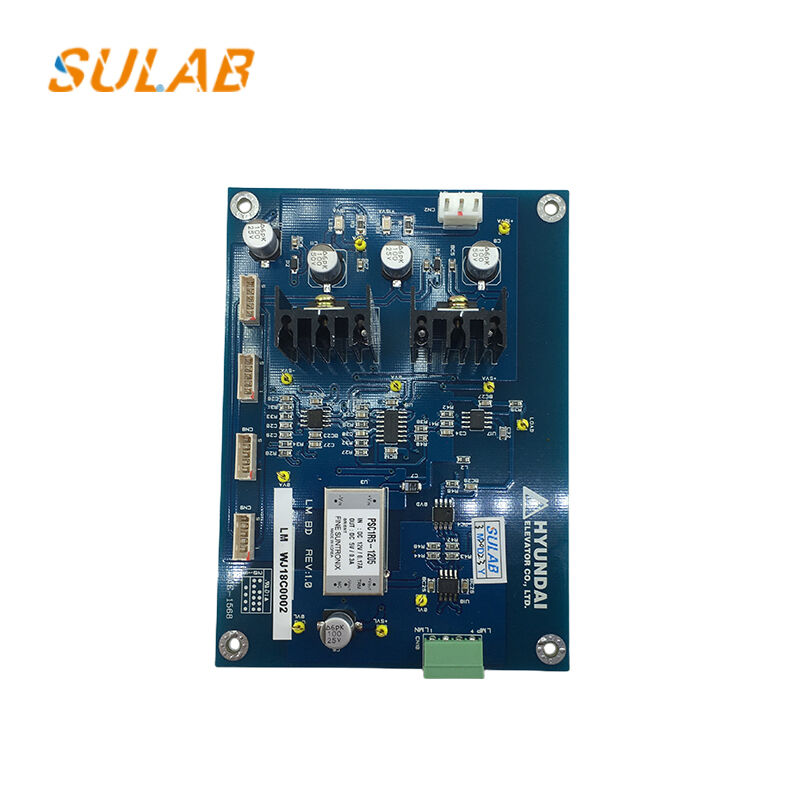

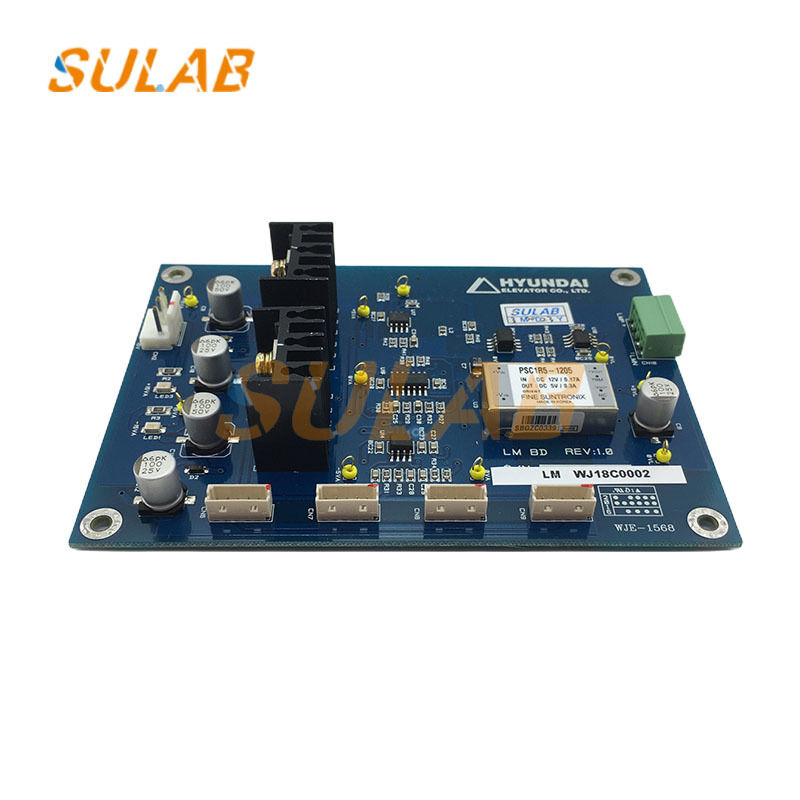

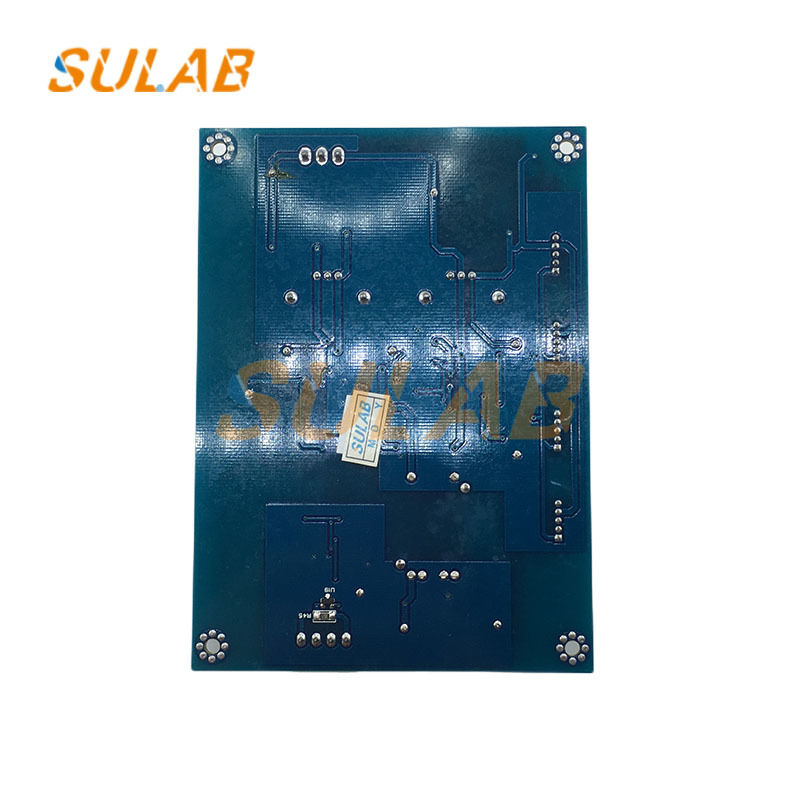

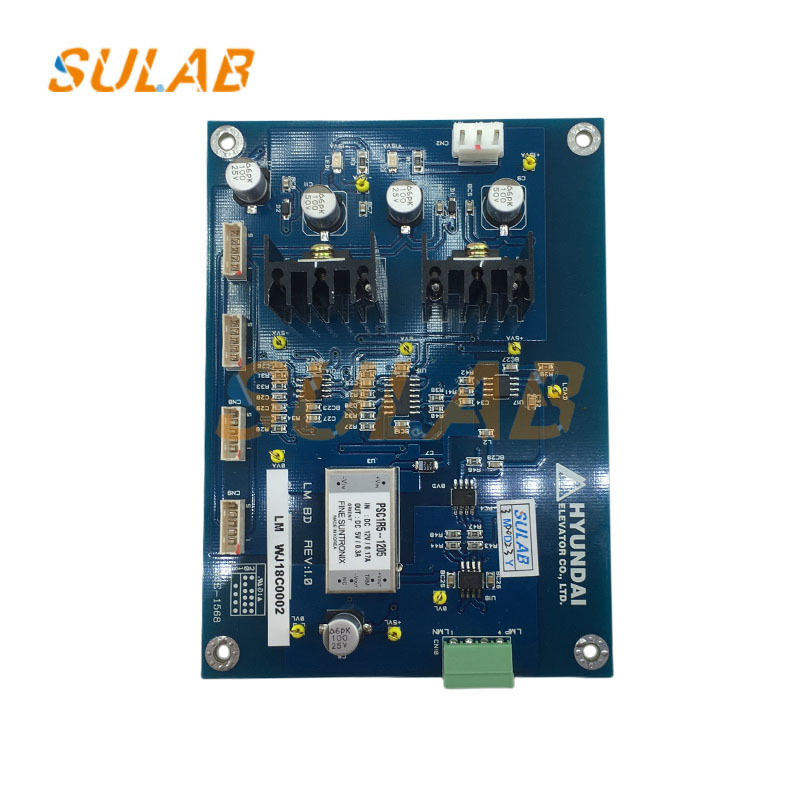

LM BD エレベーターインバーターメインドライブ PCB ボード REV1.0 LM-WJ18C0002 トラクションモーター制御カード現代旅客リフト交換スペアパーツ

LM BD (LM-WJ18C0002)は、ヒュンダイ エレベーター周波数コンバータ ユニット用のオリジナルの駆動制御 PCB です。工業用 FR-4 難燃性基板と高性能マイクロプロセッサを採用し、完全な駆動信号処理回路、多段サージ抑制、電磁干渉防止コンポーネントを備えています。ヒュンダイエレベータインバータ内のコア制御カードとして、メイン制御ボードから動作命令を受け取り、パワーモジュールを駆動するための正確なPWM信号を出力します。標準インターフェイス定義と取り付け穴レイアウトは、直接プラグアンドプレイ交換をサポートし、対応するヒュンダイ エレベータ トラクション ドライブ システムと完全に一致します。

コア機能
トラクションモーター駆動信号の計算と出力
エレベーターのメイン制御基板から運転コマンドを受信し、PWM変調信号を計算してパワーモジュールに送信し、トラクションモーターの速度、トルク、回転方向を正確に調整します。
リアルタイムのドライブステータス監視
出力電流、電圧、モーターエンコーダーのフィードバック信号を収集します。エレベーター運転中のインバータの動作状態を継続的に監視します。
多層安全保護の実行
過電圧、過負荷、短絡、過熱を検出するとすぐに保護動作をトリガーし、駆動出力をカットして巻上機やインバータのハードウェアの損傷を防ぎます。
インバーターとメインボード間のデータ通信
モーターの速度、負荷、温度、故障情報をエレベーターのメインコントローラーに送信し、速度曲線と動作ロジックの命令を双方向で受信します。
障害信号の保存と診断
保守技術者が駆動システムの障害を迅速に特定できるように、動作異常コードを自動的に記録し、保守効率を向上させます。
