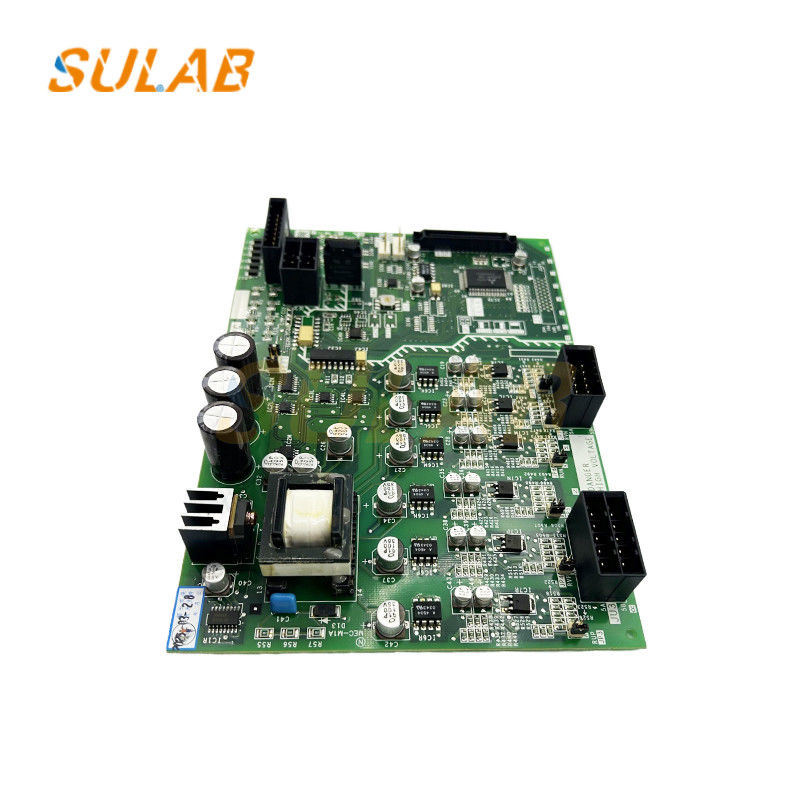

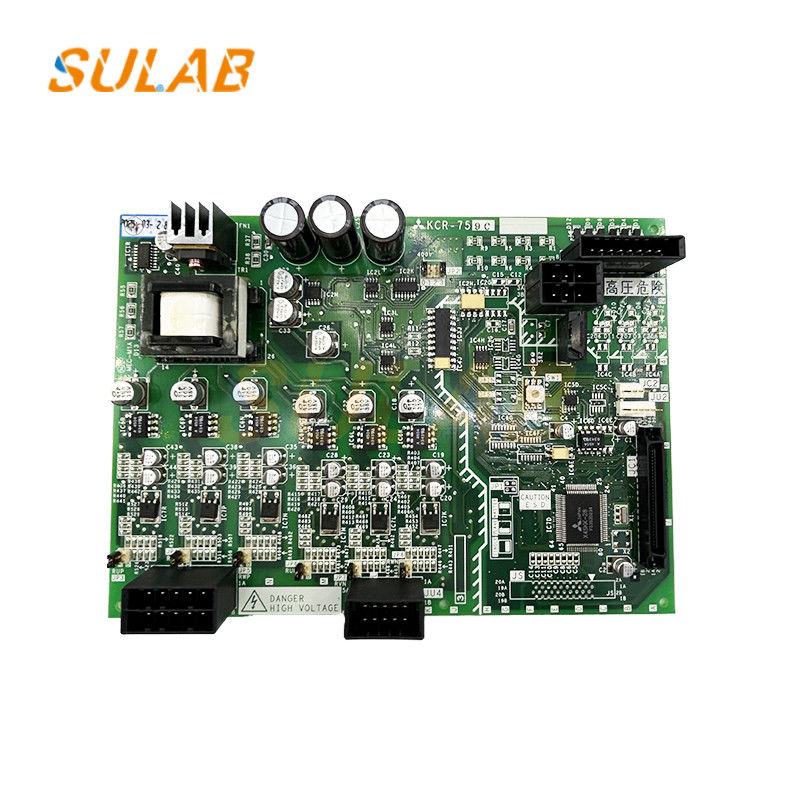

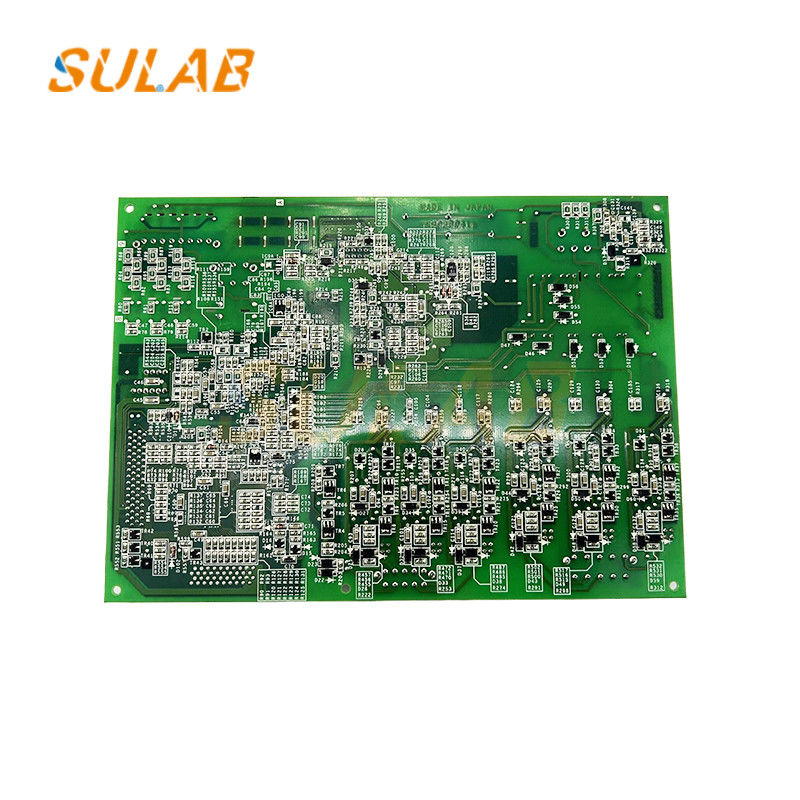

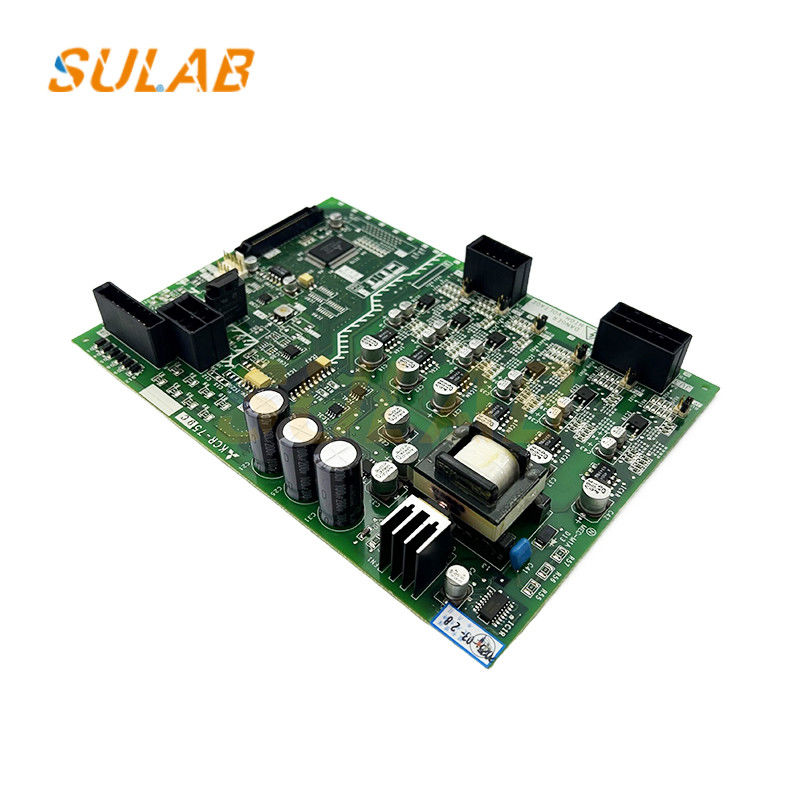

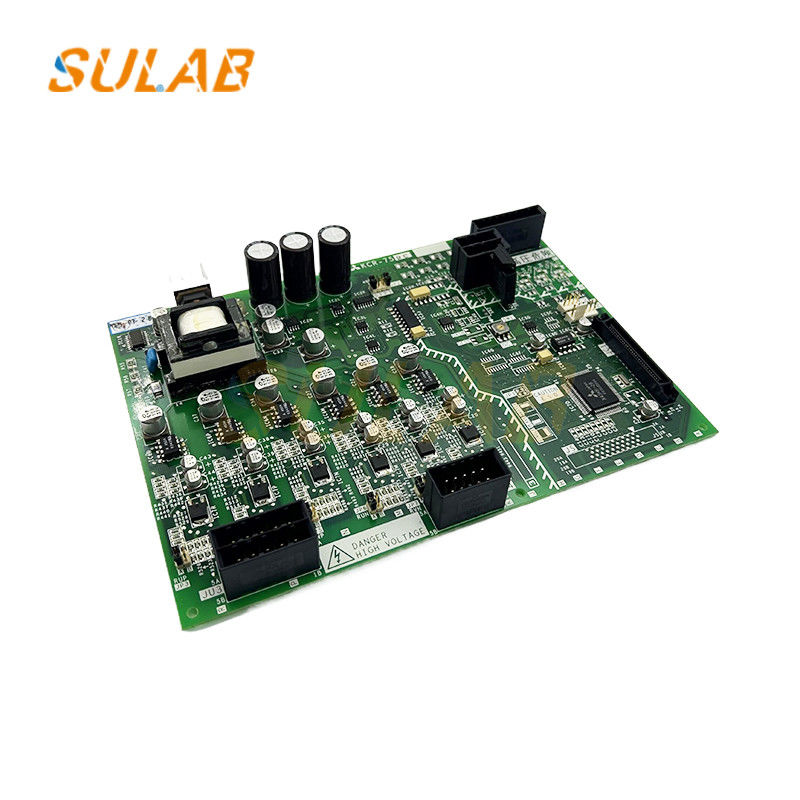

エレベーターPCBボード Mitsubishi KCR-759C エレベーター部品

1一般仕様

• モデル:KCR-759C

• 適用:エレベーター制御システム (ドア制御,信号処理,またはモーター管理のための可能性)

• 互換性Mitsubishi エレベーターモデル用に設計された (正確な互換性はシリーズによって異なります)

2PCB 設計と製造

• 層数:恐らく4-6層のPCB(信号完整性と電源配送のために)

• 材料:FR-4 (耐火性エポキシラミネート)

• 銅の厚さ:1オンスまたは2オンス (パワーハンドリングのために)

• 表面塗装:防腐性のために鉛のないHASL (ホットエア溶接平準化) またはENIG (電解のないニッケル浸水金)

3重要な要素

• マイクロコントローラー/プロセッサ:Mitsubishi 専用のIC (可能 独自の Mitsubishi チップまたは Renesas/Microchip ベースのコントローラ)

• 電力規制:電圧調節器 (5V,12V,24V DC)

• リレー/固体スイッチ:モーター/ドア制御用

• オプトコップラー/アイソレーター:シグナル隔離と騒音削減のために

• コネクタ:耐久性のあるワイヤリング・ハーネスのヘッダー

• 保護回路:ファイューズ,TVSダイオード,EMIフィルター

4生産プロセス

1. スキマとレイアウトデザインCADツール (Altium,Eagle,または三?? の独占ソフトウェア) を使用して設計された.

2. PCB 製造油断,掘削,層積みする

3. コンポーネントの調達OEM 承認の部品 (三?? 社は専門サプライヤーを使用することがあります)

4. SMT組成SMD部品の自動ピック・アンド・ポジションマシン

5. 透孔式 組み立て大型部品の手動または波溶接.

6. テスト&QCほら

   • サーキット内テスト (ICT)電気接続を確認します

   • 機能試験エレベーターの操作をシミュレートします

   • 環境 ストレス テスト振動/温度耐性をチェックする

5. コンプライアンスと認証

• 安全基準:EN 81-20 (エレベーター安全),UL/CE (適用される場合)

• EMC 準拠:EN 61000-6-2 (免疫性),EN 61000-6-4 (排出量)

6共通障害点と修理

• 燃え尽きた痕跡(電力の急増のため)

• 障害のあるリレー(機械的な磨き)

• 腐食した接続器(湿度にさらされる)

• 障害のあるコンデンサ(電解老化)

7代替品と利用可能性

• OEM 部品:三?? 社か 認可された販売業者から 入手する必要があります

• 代替品は独占的な設計で稀です

• 改装されたユニット:時にはエレベーター部品のサプライヤーから入手できる.
