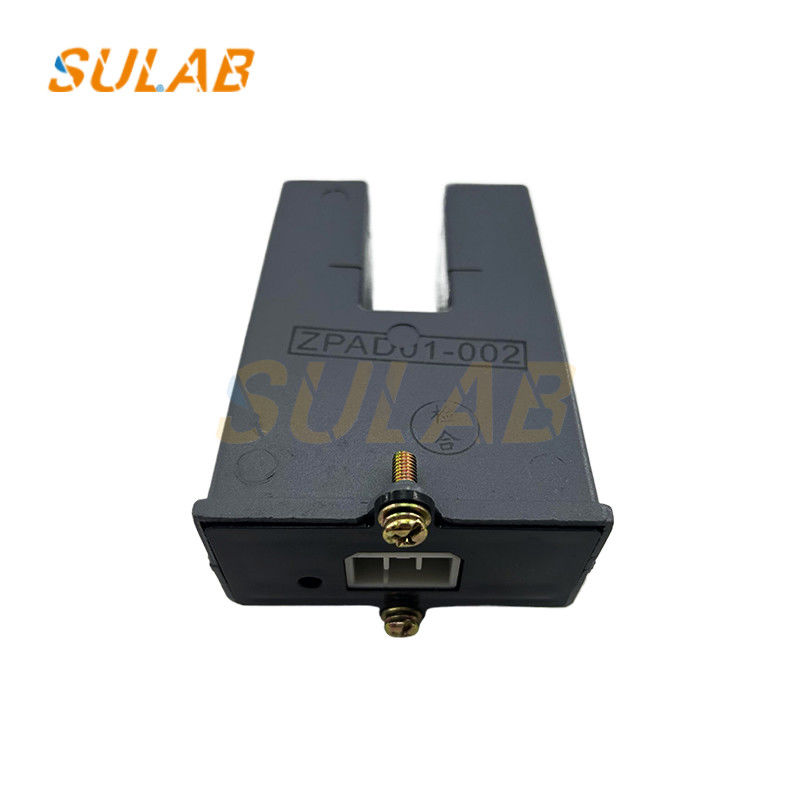

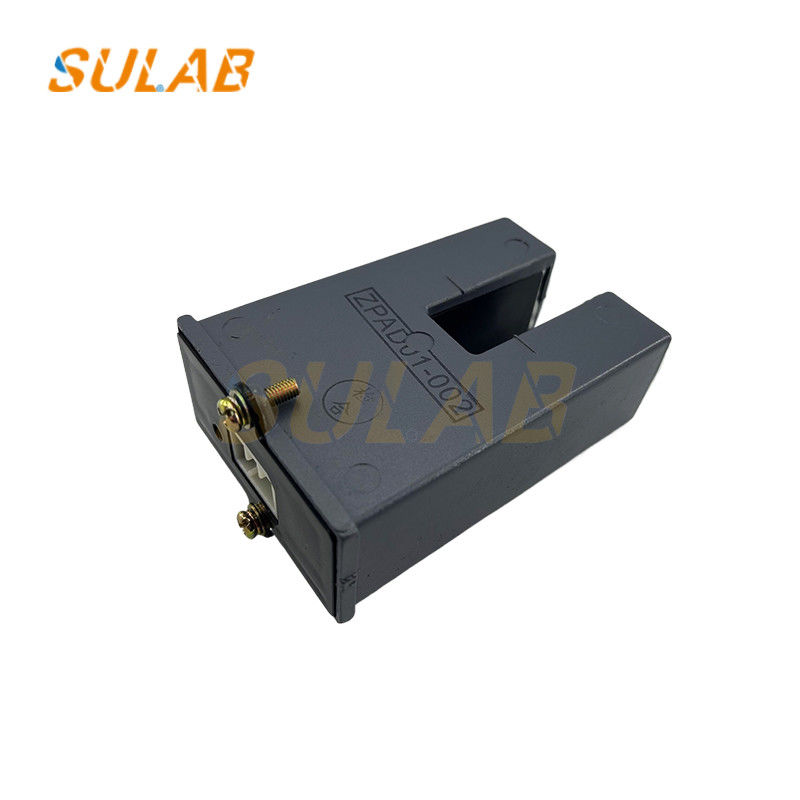

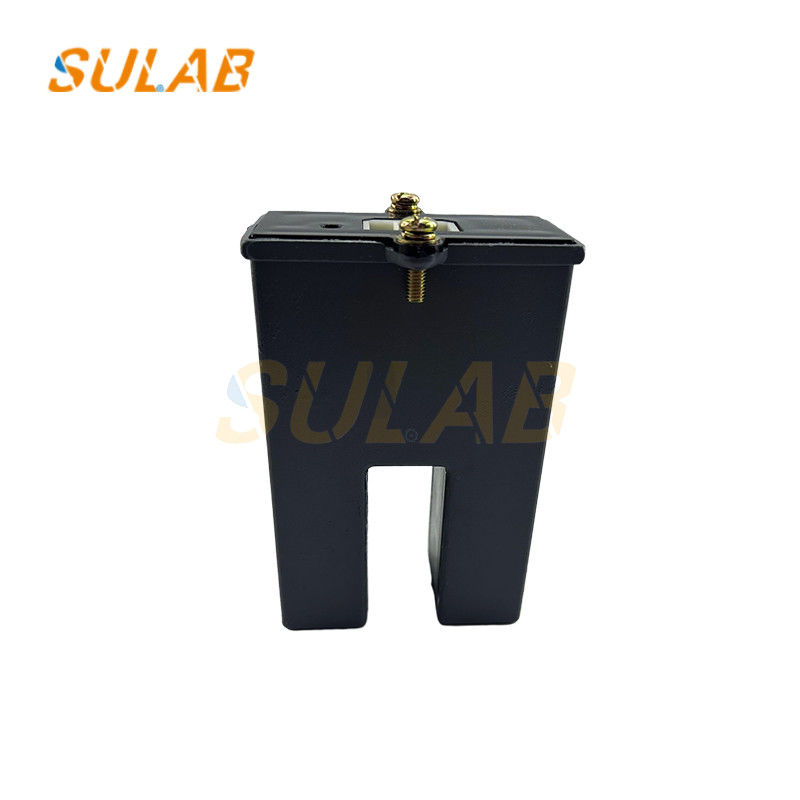

ミツビシエレベーターのレベルセンサーZPAD01-001 エレベーターの光電スイッチZPAD01-002に適用される

三菱エレベーターレベリングセンサーZPAD01-001 エレベーター光電スイッチZPAD01-002 適用

動作原理

エレベーターが階間を走行中で、まだ各階のバッフル位置に到達していない場合、受信機は送信機から発せられる約1kHzの赤外線方形波を検出でき、エレベーターは走行を続けます。

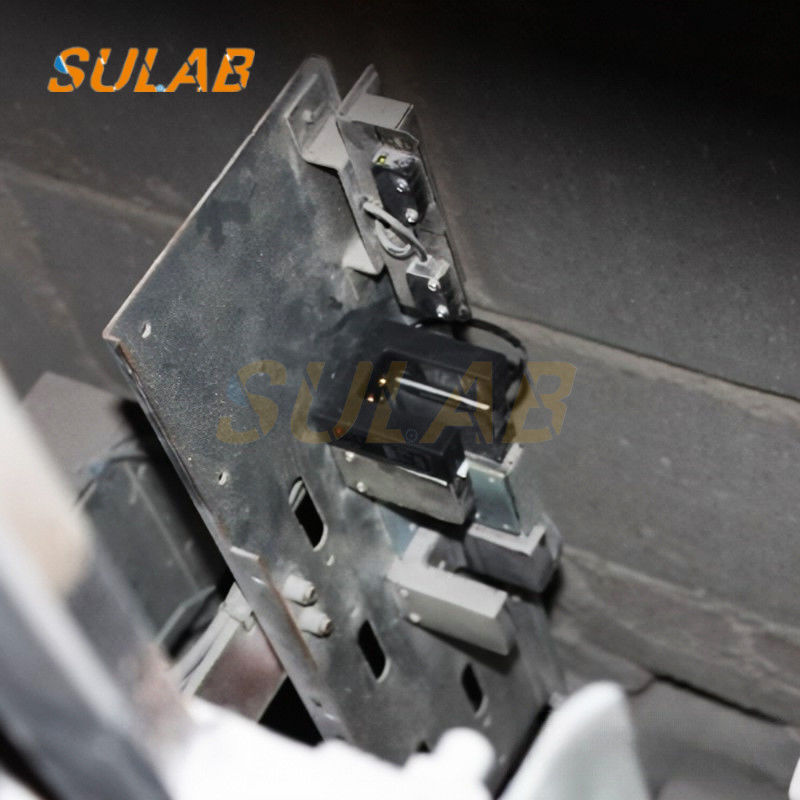

エレベーターが出口に近づき、レベリングスイッチがバッフルエリアに入ると、バッフルが赤外線を遮断し、受信機が信号を失います。光電スイッチはレベリング信号をトリガーし、エレベーターが出口で正確に停止することを保証します。

一般的に、減速用と精密位置決め用の2つのレベリングスイッチが使用されます。

特徴と利点

• 高精度位置決め
  エレベーターがレベリング位置に到達したかどうかを正確に検出し、高精度なレベリング制御信号を提供して、各階で高精度に停止するようにします。これにより、乗降時の乗客の安全性と利便性が向上します。
• 高い信頼性
  光電センシング技術を使用しており、機械式スイッチやその他のセンシング方法と比較して機械部品が少なくなっています。これにより、機械的な摩耗や経年劣化による故障のリスクが軽減され、機器の安定性と信頼性が向上し、メンテナンスコストと頻度が低下します。
• 高速応答速度
  光電スイッチは迅速な信号変換を可能にし、エレベーターがレベリング位置に到達した瞬間に信号を迅速に送信します。これにより、エレベーター制御システムは迅速に反応でき、高速でスムーズなレベリング停止を実現します。

エレベーターセンサー - よくある質問

Q1: エレベーターシステムで一般的に使用されるセンサーの種類は何ですか？
エレベーターは、位置検出、レベリング、ドア監視、その他の制御機能にセンサーを使用します。一般的なセンシング技術には、用途に応じて磁気式、誘導式、光電式などがあります。

Q2: 同じ外観のエレベーターセンサーは交換可能ですか？
必ずしもそうではありません。似たような外観のセンサーでも、センシング原理、供給電圧、出力ロジック、検出距離、コネクタの配置が異なる場合があります。

Q3: NPNとPNPセンサー出力の違いは何ですか？
NPNおよびPNPセンサーは、異なるトランジスタ出力構成を使用します。正しいタイプは、エレベーターコントローラーの入力回路と配線要件によって異なります。

Q4: エレベーターセンサーが誤った信号を出す原因は何ですか？
考えられる原因としては、位置ずれ、配線の損傷、不安定な電源供給、汚染、電気的干渉、センサーの故障などが挙げられます。接続されているコントローラーとセンシング対象も確認する必要があります。

Q5: 交換用のエレベーターセンサーを特定するために必要な情報は？
元の部品番号、センシングタイプ、供給電圧、出力信号、センシング距離、取り付け寸法、コネクタの詳細を提供してください。
