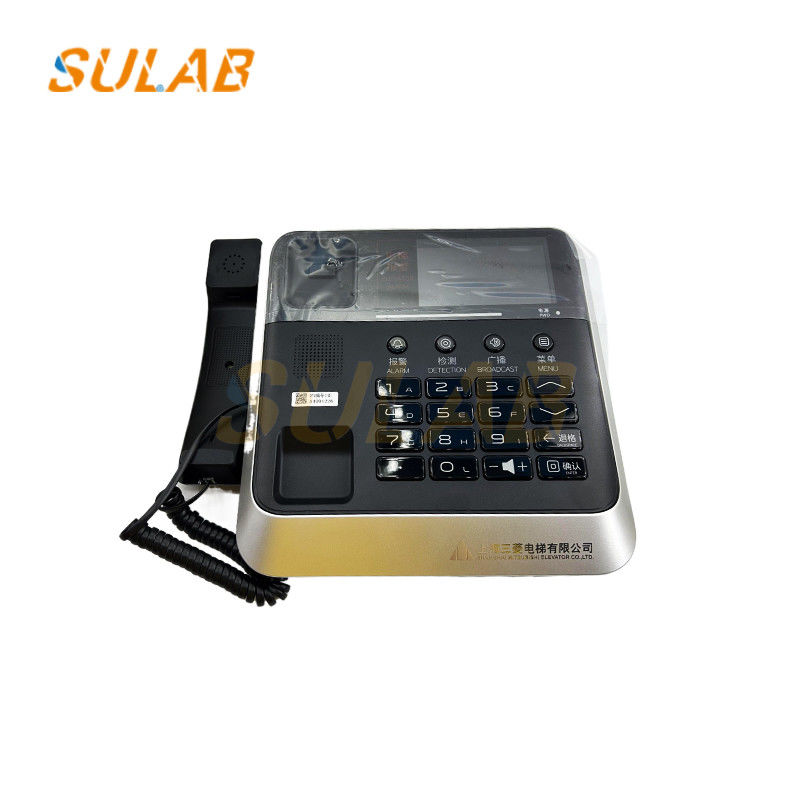

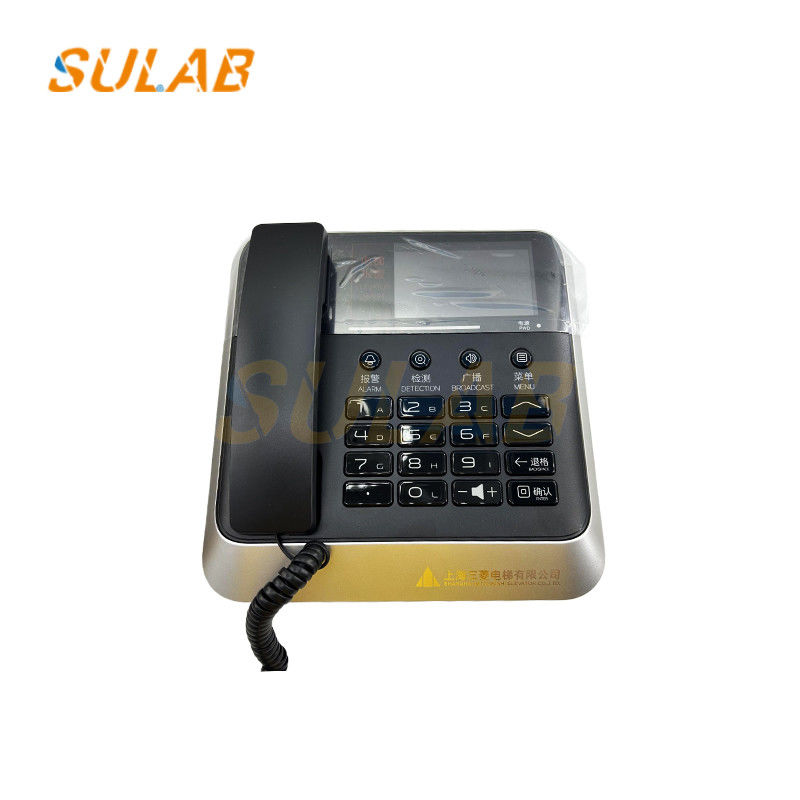

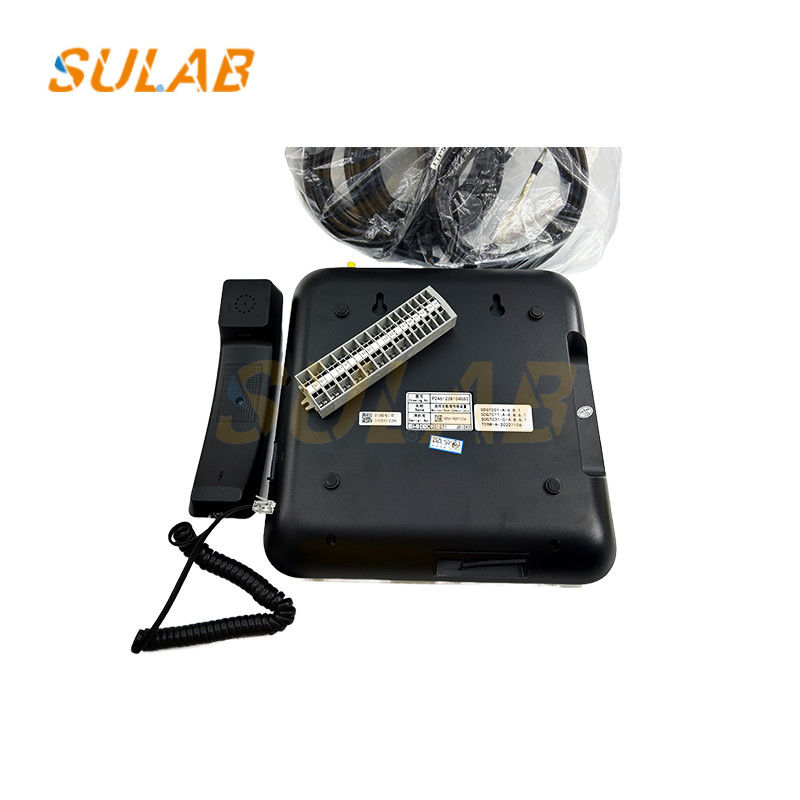

ミツビシ 5方向エレベーターインターコン電話 エレベーター電話システム エレベーターインターコンシステム P246123B104G50

ミツビシ 5方向エレベーターインターフォン電話 エレベーター電話システム エレベーターインターフォンシステム P246123B104G50

ワークフローと信号伝送の原則
1呼び出しの開始 (車の呼び出しのデートの部屋を例として)
トリガーコール: 乗客は車内のコールボタンを押し,ボタンが閉じて電流経路を形成し,バスにコール信号 (電気信号) を送信します.
信号伝達:電気がバスを通して宿主へ送られる.ホストは信号源 (例えば車のアドレスコード) を識別し,音声と視覚的なプロンプト (例えばブザーアラーム) を発信します,画面は通話の位置を表示します).
2声通信施設
ホストの応答: 担当者は ホストの対応チャンネルに接続し マイクが声をオーディオ電気信号に変換しますバスを通して車から電話に送信されます..
電気信号を受け取った後 スピーカーを通して声を再現します車内のマイクが乗客の声を集めてホストに送信し,フルデュプレックス通話 (同時双方向音声伝達) を実現する.
3複数の端末の通信論理
単一の呼び出しとグループ呼び出し:ホストは単体で端末 (機械室など) を呼び出したり,複数の端末 (車,車頂,(メンテナンス中の協働通信など).
アドレスコード識別:各端末にはユニークなアドレスコード (ハードウェアダイヤルまたはソフトウェア設定など) があります.ホストは信号の混乱を避けるためにコールソースを区別するためにコードを使用します.

システム構成と接続方法
ハードウェア組成
ターミナル設備:車用電話,機械室電話,車上電話,ピット電話,勤務室ホストを含む.各ターミナルにはマイク,スピーカー,コールボタンが装備されています.
トランスミッションライン:バスケーブル (4コアケーブルなど) やIPネットワーク伝送 (インテリジェントビルに適した) は,主に各端末をデューティルームホストに接続するために使用されます.
電源と増幅装置:安定した直流電源 (DC12V/DC24Vなど) を供給し,音声増幅器を通じて音声信号を強化する.

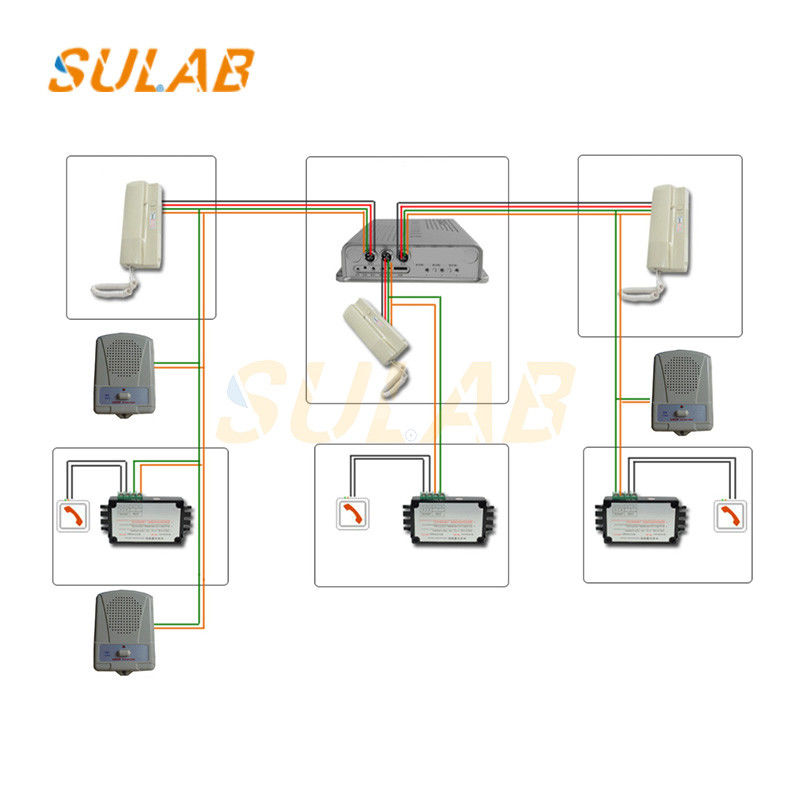

接続論理
各端末はバスを通じてホストに並列または連続で接続され,スターまたはバスネットワークトポロジーを形成し,端末がホストまたは他の端末と通信できるようにします.
