SULAB XAA25140AFB 並列システム用エレベーター発信表示板

オリジナル 新品 エレベーター エレベーター PCB アクセサリー ロップ ディスプレイボード エレベーター アウトバウンド ディスプレイボード XAA25140AFB

ブランドとモデル:このディスプレイパネルはOTIS,モデルXAA25140AFBであり,HBP16シリーズホールコールディスプレイパネルに属しています.
適用:主に並列エレベーターシステムに適しています.それはエレベーターの現在の動作状態や床位置などの情報を表示するためにエレベーターホールドアの外にインストールすることができます乗客がエレベーターを呼び出すための呼び出しボタンを用意します
機能特性: ボタンの入力で乗客の呼び出し信号を受信し,マイクロコントローラー (MCU) を介して処理することで動作する.通信インターフェースを通じてエレベーターのメインコントローラに送信また,現在のエレベーターのフロアや移動方向など,ディスプレイを更新するためにメインコントローラーからデータを受け取ります.

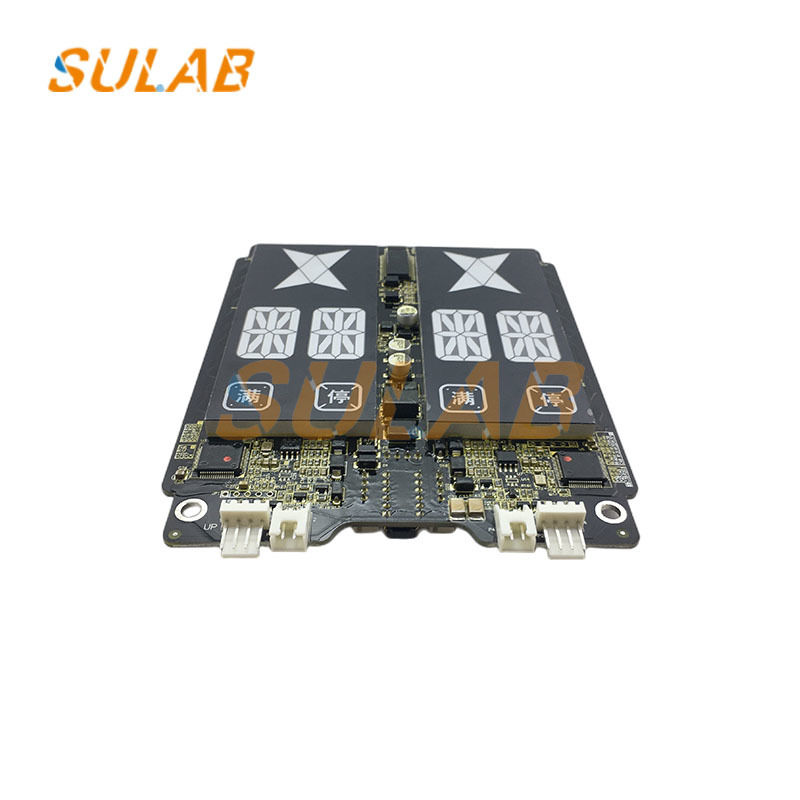

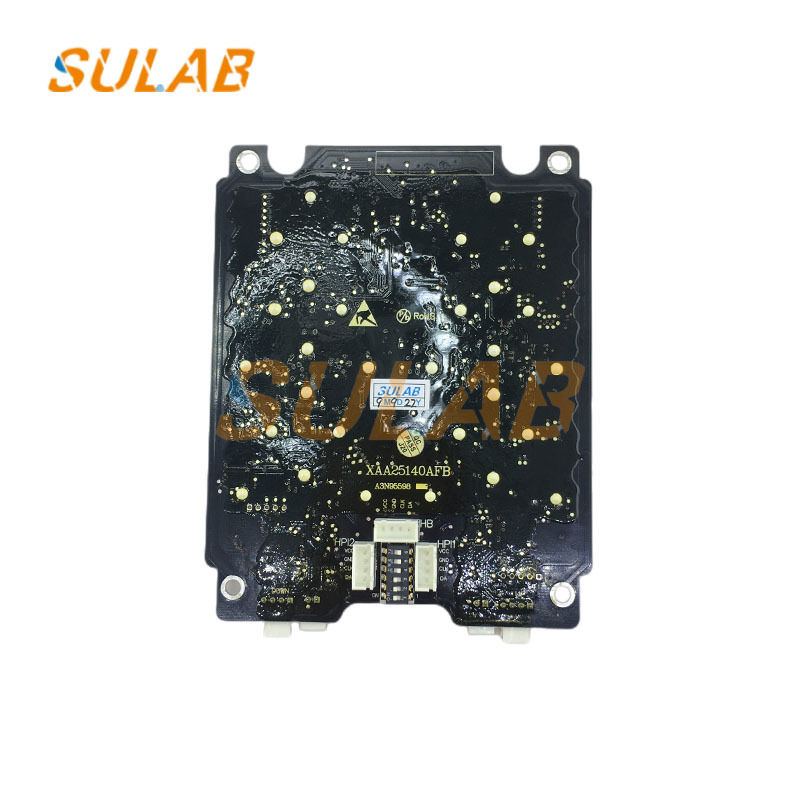

外見:ディスプレイパネルは, LED デジタルチューブまたはドットマトリックスディスプレイを搭載した黒い回路板で,階層番号と方向矢印を表示します.乗客が押す呼び出しボタンのほか,関連する回路部品.

準備: 設置するエレベーター の モデル が 廊下 の 呼び出し 画面 に 合っ て いる こと を 確認 する.これは エレベーター の 図面 や モデル 番号 を 比較 し て 行なわ れ ます.ホールコールパネルとそのアクセサリーを準備また,スクリュードライバーや電動ドリルなどの基本的なツールや,測定テープのような測定ツールも用意します.設置を妨げるような障害物からエレベーターシャフトがクリアであることを確認します.
設置場所を決定する.エレベーターの設計図や設置ガイドによると,ホールコールパネルは,通常,エレベーターホールドア,1.2-1の隣に設置されます.地面から4メートルグループ制御エレベーターでは,コールパネルは2つのエレベーターの間に設置されるべきである.使いやすさ,安全性,美学を考慮する.衝突に易しい場所に設置しないように.
予備掘削: 計測ツールを使ってホールコールパネルの設置穴をマークし,電気ドリルで予備掘削します.スクロールが安全にホールコールパネルを固定することができますように.
ホールの呼び出しパネルを固定する: ホールの呼び出しパネルを前もって穴に配置し,スクリューで固定します.スクリューを締めるとき,ホールのコールパネルを壁に垂直に保つために平坦な設置を確保するためにレベルを使用.
接続ワイヤリング: XAA25140AFBホールコールパネルには通信ケーブルが必要です.安定した信号伝送を確保するために,オティスの専用通信ケーブルを使用することをお勧めします.製造者の指示に従ってパネルを正しく接続ホールコールパネルが外部電源を必要とする場合は,電源ケーブルを接続します.接続する前に常にエレベーターの電源を切断適切な隔熱を保証する
機能テスト: 設置後,エレベーターの電源を再起動し,複数のテストを実行します. 応答を確認するために,上下コールボタンを押します.床ディスプレイが正常に動作し,故障アラームが表示されていることを確認します.. 問題を検出した場合,すぐにワイヤリングをトラブルシューズするか,インストール手順を再確認してください.
