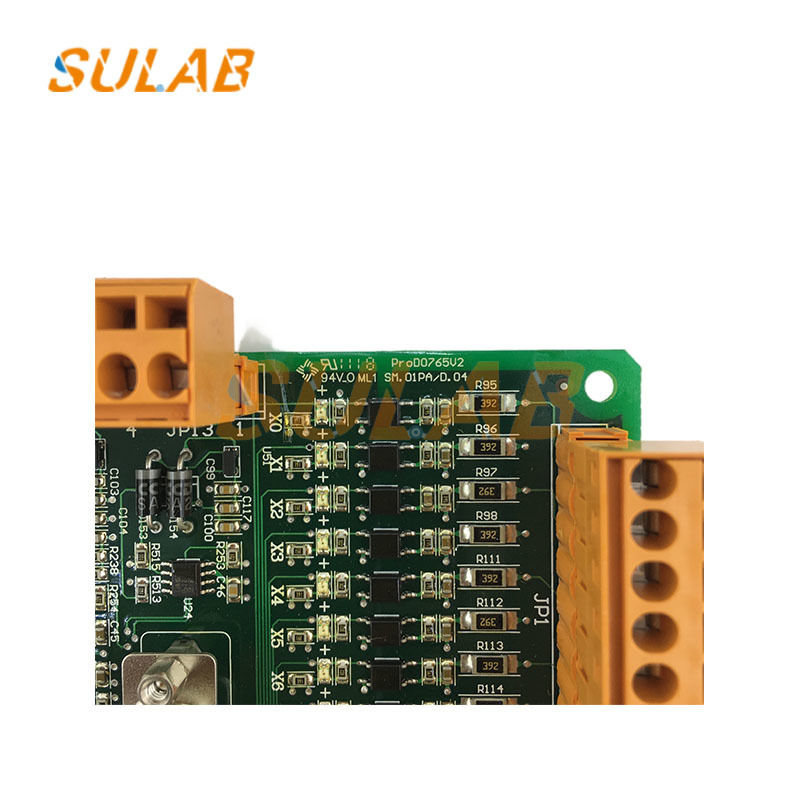

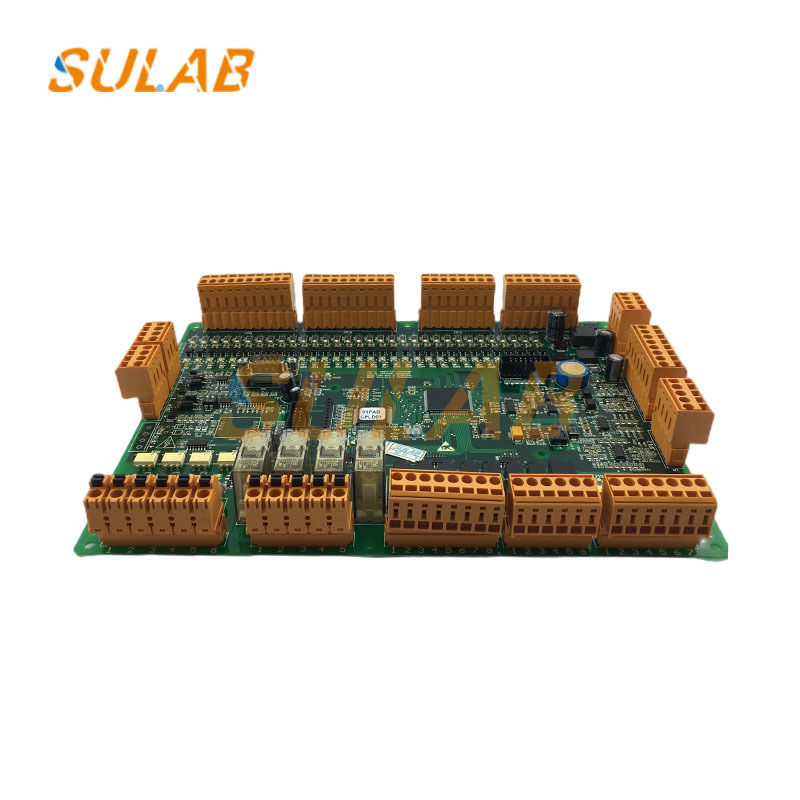

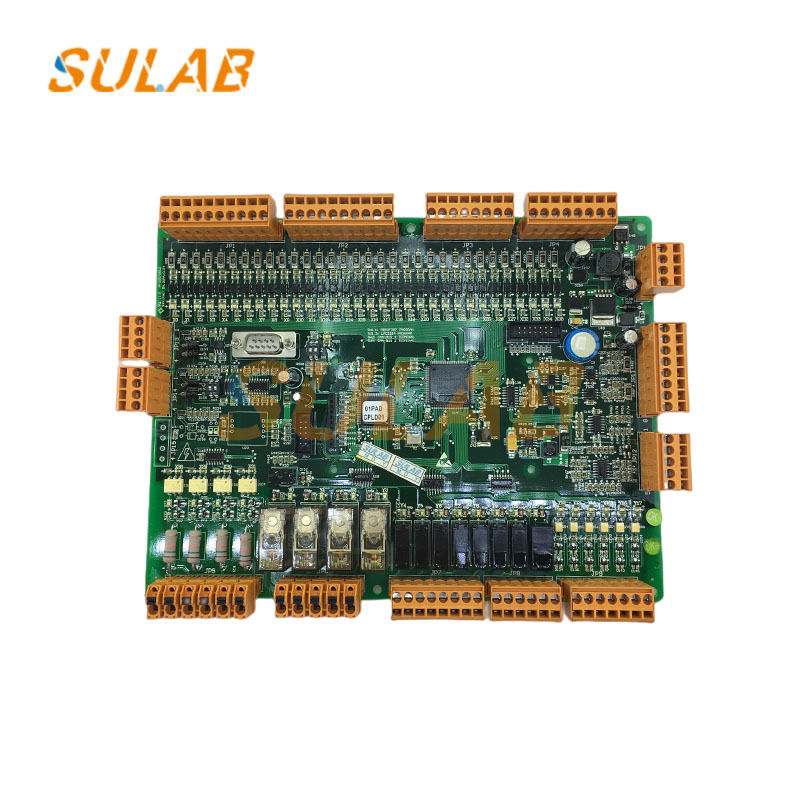

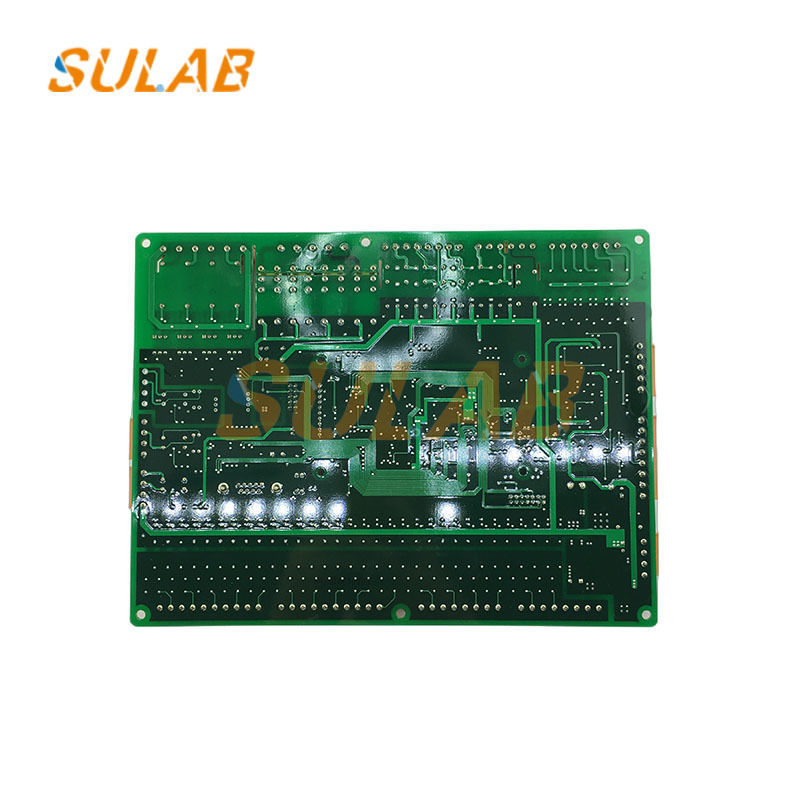

SULAB SM.01PA CANバス通信付きエレベーターメインPCBボード

エレベーターメインPCBボード、メインボード、エレベーターメインパネル、エレベーター制御ボード、エレベーター部品PCBボード、ステッパーメインボード、ドライバーボードSM.01PA

SM.01PAボードの核心は「コマンド取得+信号変換+ステータス表示」です。その具体的な機能には以下が含まれます:

コマンド取得：階数選択ボタン、ドア開閉ボタン、非常警報ボタンなど、エレベーターかごからの操作信号を受信し、アナログ/デジタル信号をMonarchプロトコルに準拠した通信信号に変換し、エレベーターメイン制御盤に送信します。

ステータスフィードバック：メイン制御盤から「階位置」、「移動方向」、「ドアステータス（開/閉）」などの情報を受信し、階数表示（デジタルチューブ/LEDスクリーンなど）、方向表示、エレベーターかご内のドア開閉ステータスライトを起動し、乗客に現在のエレベーターの状態に関するフィードバックを提供します。

アラームと障害フィードバック：エレベーターかご内で非常警報（アラームボタンや閉じ込め信号など）がトリガーされた場合、SM.01PAはアラーム信号をメイン制御盤に送信し、乗客に警告するためにエレベーターかご内でブザーまたはアラームインジケーターを起動することもあります。通信適応：Monarch専用通信バス（CANバスまたはRS485バスなど）を介してメイン制御盤と通信し、コマンドとステータス信号の安定した伝送を確保し、コマンドの損失や遅延を回避します。

通信障害（最も一般的）
症状：通信ライト（COM）が消灯/点灯/異常点滅し、かごのコマンドが登録できません（ボタンを押しても反応がない）、またはメイン制御盤が「かごコマンドボード通信障害」（Monarch障害コードE37など）を報告します。
トラブルシューティング:
通信バス（CAN-H/CAN-LまたはRS485-A/RS485-B）の配線が緩んでいるか、逆になっているか、またはバスケーブルが損傷していないか（例：かごドアに挟まれている）を確認します。
通信バス電圧を測定します（正常なCANバス電圧：CAN-H ≈ 2.5-3.5V、CAN-L ≈ 1.5-2.5V、電圧差 ≈ 1V）。電圧が異常な場合、バスが短絡、接地されているか、ボード上の通信チップが損傷している可能性があります。
SM.01PAボードを同じモデルと交換して、ボード自体の問題（例：通信チップの焼損）を除外してみます。
