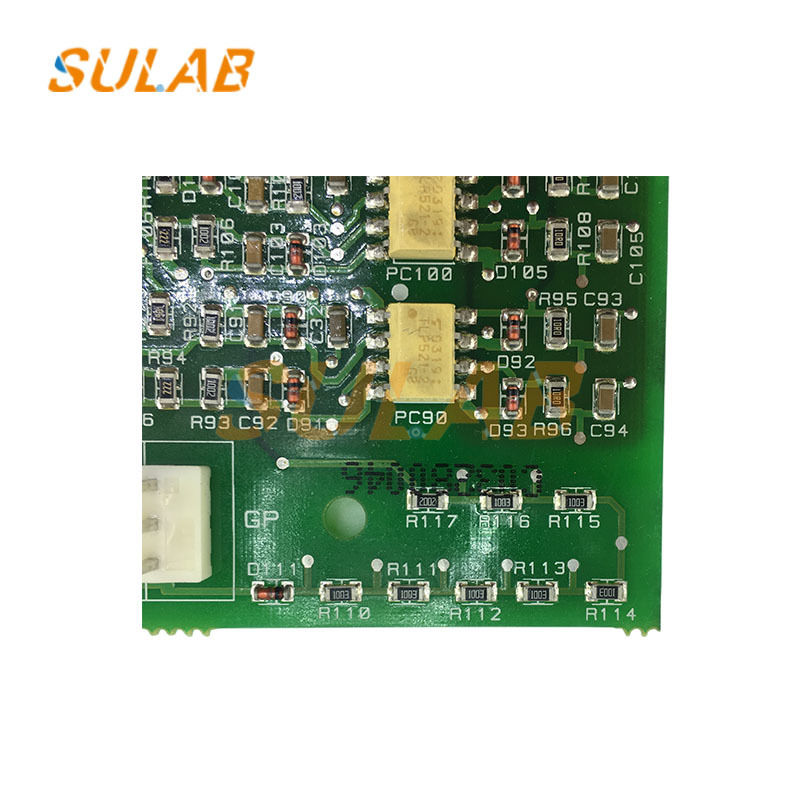

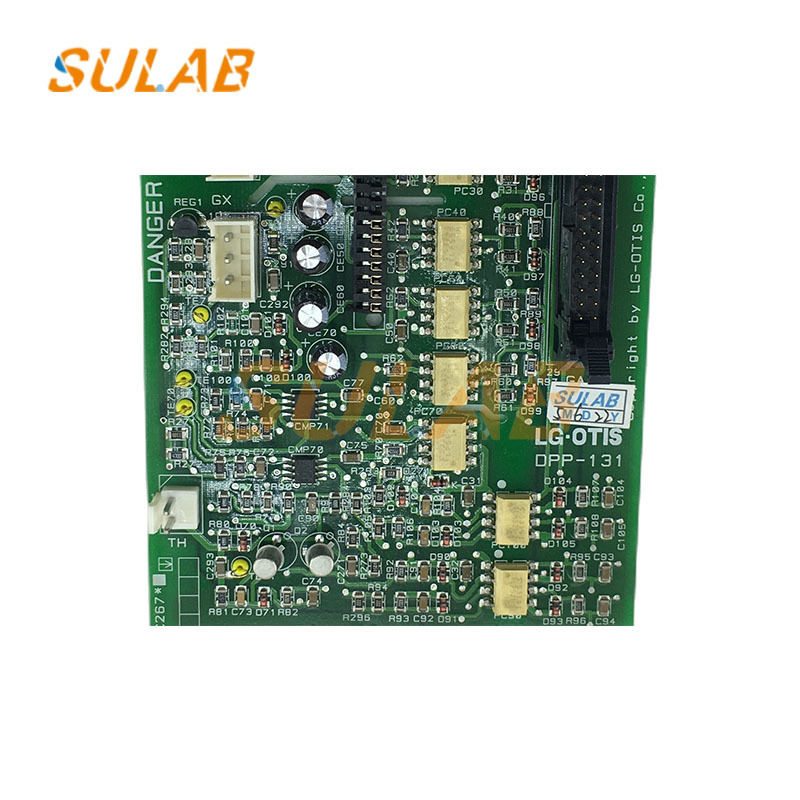

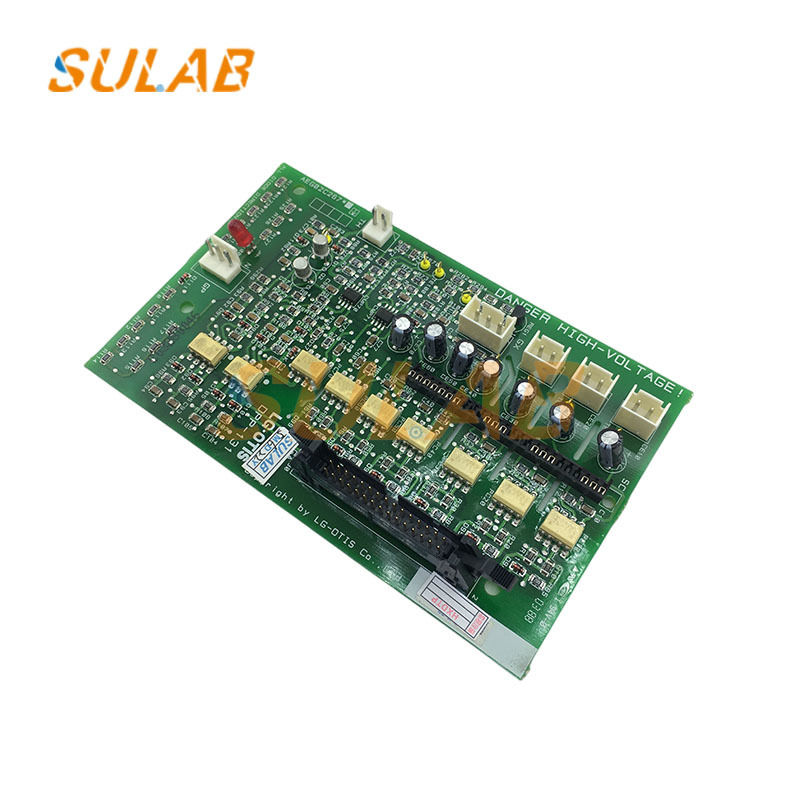

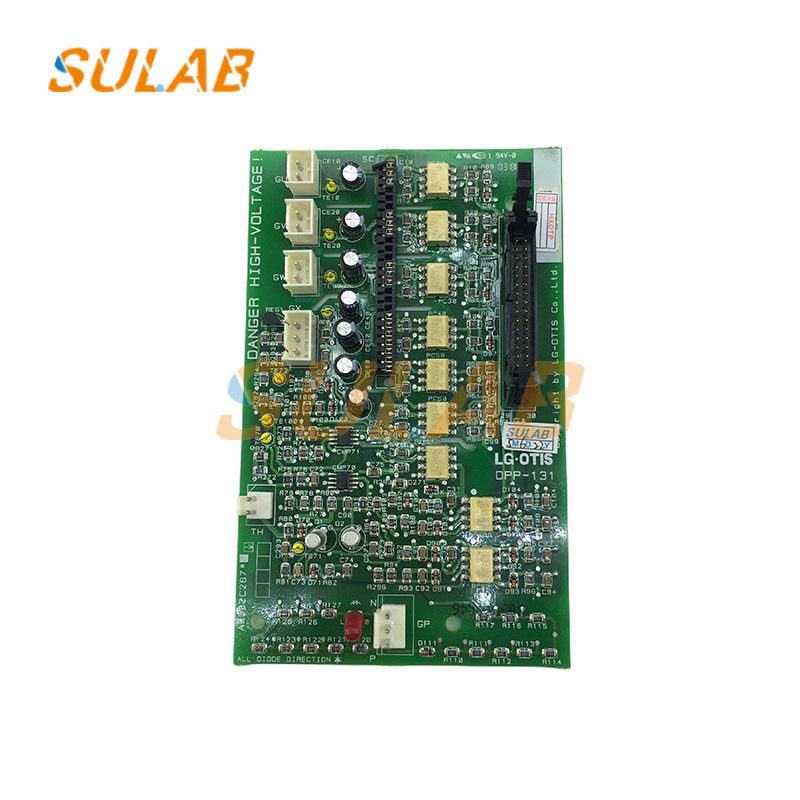

SULAB エレベーター ドライブ基板 DPP-131 AEG02C267 ドアモーター制御用

SIGMエレベーターマザーボード、エレベーターアクセサリー、ドライバーボード、LGエレベーターモジュール、ドライバーボード、SIGMA PCBエレベーターモジュール、ドライバーボード、DPP-131 AEG02C267

ドアモーター操作制御
エレベーターメインボード（上記のDOC-132メインボードなど）からの「開/閉」コマンドを受信し、ドアモーターを正逆回転させ、かごドアと乗り場ドアのスムーズな開閉を保証します。
段階的なドアモーター速度調整をサポート：初期の開閉段階での加速、中間段階での一定速度、最終位置に近づくにつれての減速により、ドアとの衝撃を防ぎ、動作音を低減します。
安全保護
挟み込み防止保護連動：ドアモーター光電カーテン（Otis光電カーテンなど）と安全タッチパネルからの信号を受信します。ドア閉鎖中に障害物（人や物など）が検出された場合、ドアモーターは直ちに反転し、ドアを開いて挟み込みを防ぎます。
過電流/過負荷保護：ドアモーターが詰まった場合（ドアトラックの変形や異物の挟まりなど）、過剰な電流が発生すると、制御ボードはモーターへの電力を遮断し、モーターの焼損や制御ボードの損傷を防ぎます。
ドア到着検出：ドアモーター位置センサー（光電スイッチまたはエンコーダーなど）がドアの全開/全閉状態を検出し、エレベーターメインボードに信号をフィードバックし、ドアが完全に閉じていない場合、エレベーターが起動しないようにします。信号の相互作用とステータスフィードバック
通信バス（RS485、専用ドアオペレーター通信ラインなど）を介してエレベーターメインボード（DOC-132など）と相互作用します。「ドア全開/全閉」や「ドア故障」などのステータス情報を送信し、「強制ドア開/閉」や「ドアオペレーター速度パラメータ」などのコマンドを受信します。
内蔵インジケーターライト（電源、動作、故障など）は、制御ボードの動作ステータスに関する直感的なフィードバックを提供します（たとえば、故障が発生した場合、故障ライトが点灯または点滅します）。

事前設置準備
安全上の注意：エレベーターの主電源とドアオペレーターの電源を切ってください。「運転禁止」の警告サインを掲示してください。静電気による制御ボードチップの損傷を防ぐために、静電気防止リストストラップを着用してください。
互換性の確認：制御ボードモデル（DPP-131 AEG02C267）がドアオペレーターモーターモデルとエレベーターメインボード（DOC-132など）と一致することを確認し、モデルの非互換性による誤動作を回避します。
外観検査：制御ボードに物理的な損傷（チップの欠落、コンデンサの膨張、端子の酸化など）がないこと、およびドアオペレーターモーターケーブルに損傷がないことを確認します。
インストール手順
制御ボードの固定：ドアオペレーターボックスに付属のブラケットに制御ボードを取り付け、付属のネジで固定します（トルク3〜5 N·m; PCBの損傷を防ぐために締めすぎないようにしてください）。放熱孔が塞がれていないことを確認してください。
