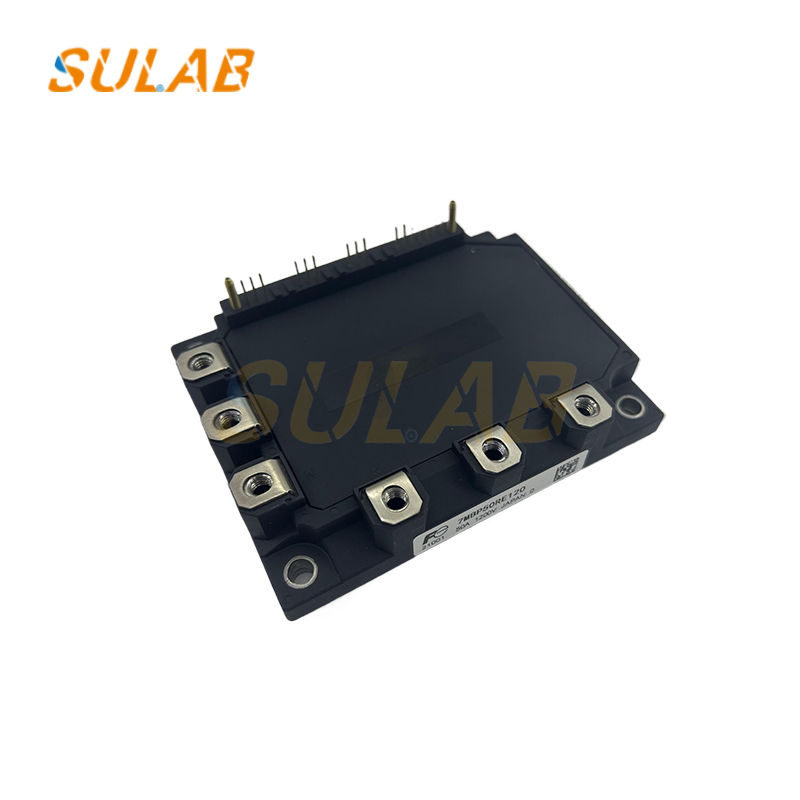

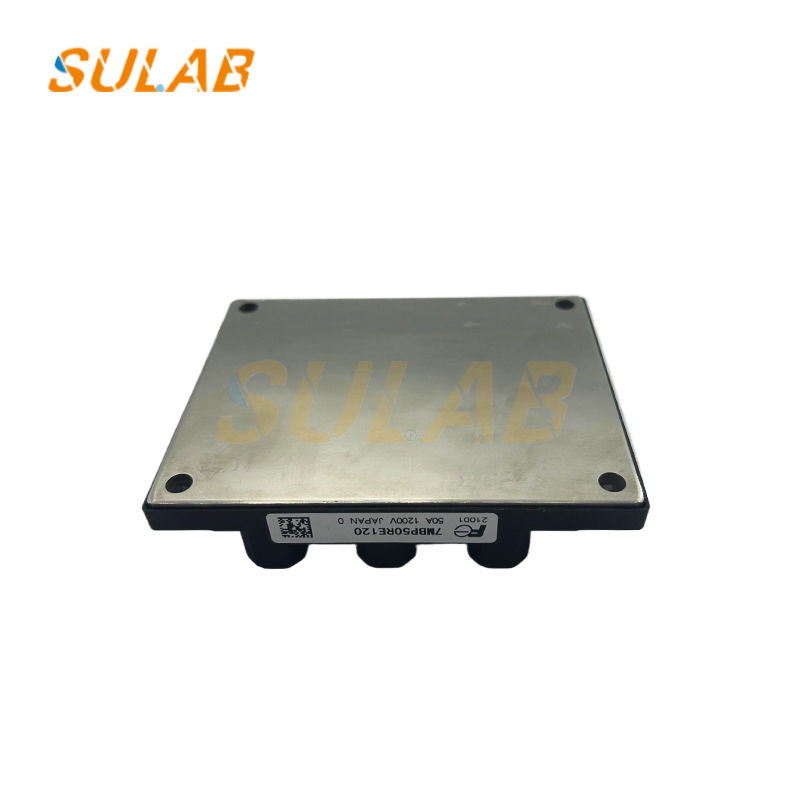

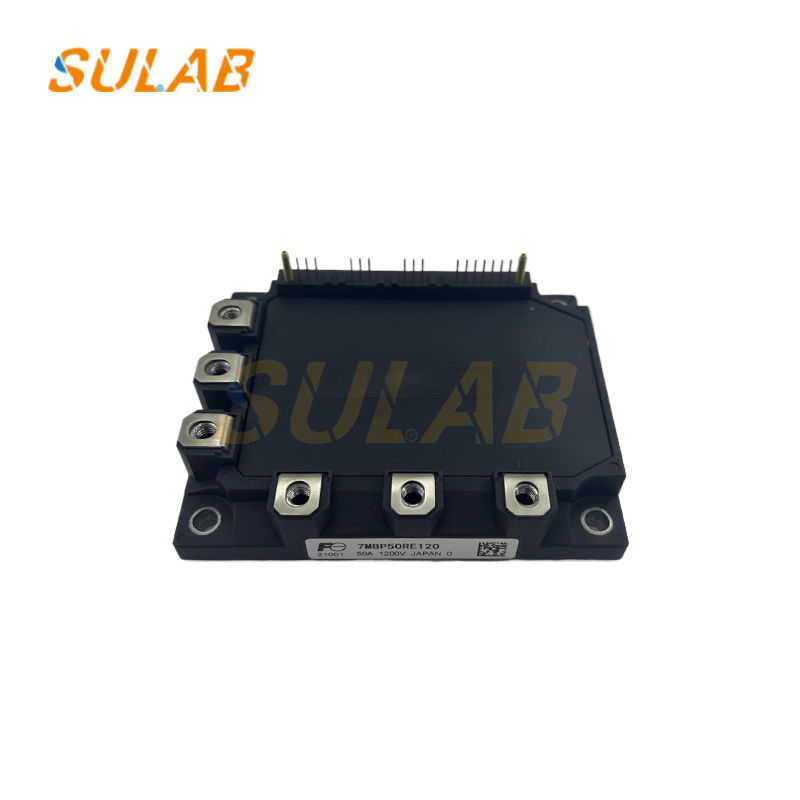

SULAB エレベーター IGBT モジュール 7MBP50RE120 1200V 50A ドライバー

エレベーター Igbt モジュール ドライバー モジュール 輸入 新品 オリジナル パワー モジュール 優れた品質 7MBP50RE120

基本パラメータ:
コレクター・エミッター電圧 (Vces): 1200V
DC コレクター電流 (Ic): 50A
1ms コレクター電流 (Icp): 100A
コレクターの電源分散 (トランジスタあたり): 300W
操作ケース温度 (TOPR): -20°Cから100°C
保存温度 (Tstg): -40°Cから125°C
特徴:
温度保護: IGBT 接続温度を直接モニターし,デバイスが安全な動作温度範囲内に保たれ,過熱による損傷を防止します.
低電源損失とソフトスイッチ:最適化されたスイッチ性能により,損失を削減し,スムーズなスイッチ移行を実現し,エネルギー効率を向上させる.
高性能と高い信頼性: 過熱防止により,厳しい運用条件下でIGBTの安定性が向上します.統合制御回路は,部品の数を大幅に削減しますシステム全体の信頼性を向上させる.
アラーム出力: P側とN側の両方でアラーム信号を供給し,システム状態の監視と診断を容易にする.

パワーの変換と制御:このモジュールは,IGBTと関連する駆動回路を統合し,DC電力を三相交流電源に変換します.モーターなどの負荷に変速周波数と電圧の電力を供給する例えば,小型および中小型のエレベーターでは,7MBP50RE120モジュールは,エレベーターの動作状態と制御コマンドに基づいて,正確にモーター速度を調整します快適なエレベーター移動を保証します.

エネルギーの再生と省エネ:エンジンが減速またはブレーキをすると,余分なエネルギーが生成されます.7MBP50RE120モジュールは,このエネルギーを電気エネルギーに変換し,それをグリッドに戻したり,後で使用するためにそれを保存します.システムのエネルギー効率を向上させ,エネルギー節約を実現する.

保護: モジュールは,自己とシステムの安全な操作を保証するための様々な保護機能を組み込みます.例えば,超電流保護 (OC) は,電流が定数値を超えると電路をすぐに切断します.短回路保護 (SC) は短回路障害に迅速に対応し,機器の損傷を防ぐ.ドライバー電源の電圧が低すぎると,電源源の低圧保護 (UV) がモジュールをオフにする十分な電圧がないため,モジュールの不具合を防ぐ.超温保護 (OH) は,IGBT 接続温度を直接モニターし,温度が高すぎると自動的に保護を起動します.オーバーヒートによる装置の故障を防ぐ

欠陥診断とアラーム: 7MBP50RE120モジュールは,P側とN側の両方でアラーム信号を発します.モジュールは欠陥または異常を検知すると,対応するアラーム信号を発します.システム状態を迅速に監視し,故障診断と修理を行うことができる.

システム設計の簡素化: モジュールはドライバと保護回路を組み込みているため,周辺回路の設計は大幅に簡素化され,制御回路コンポーネントの数が減少します.システムの複雑性とコストを削減するシステム全体の信頼性を向上させる.
