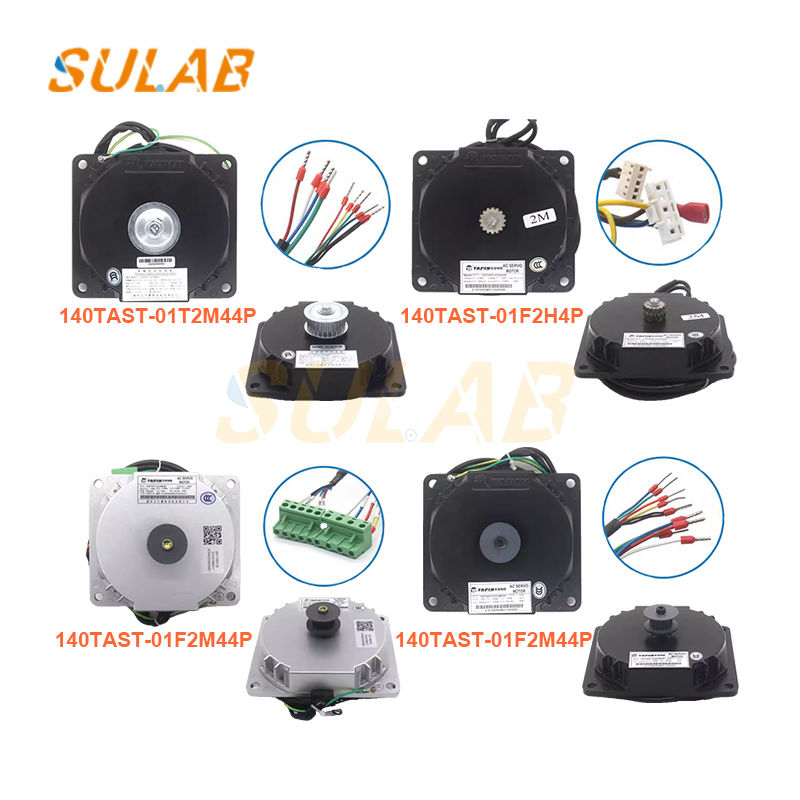

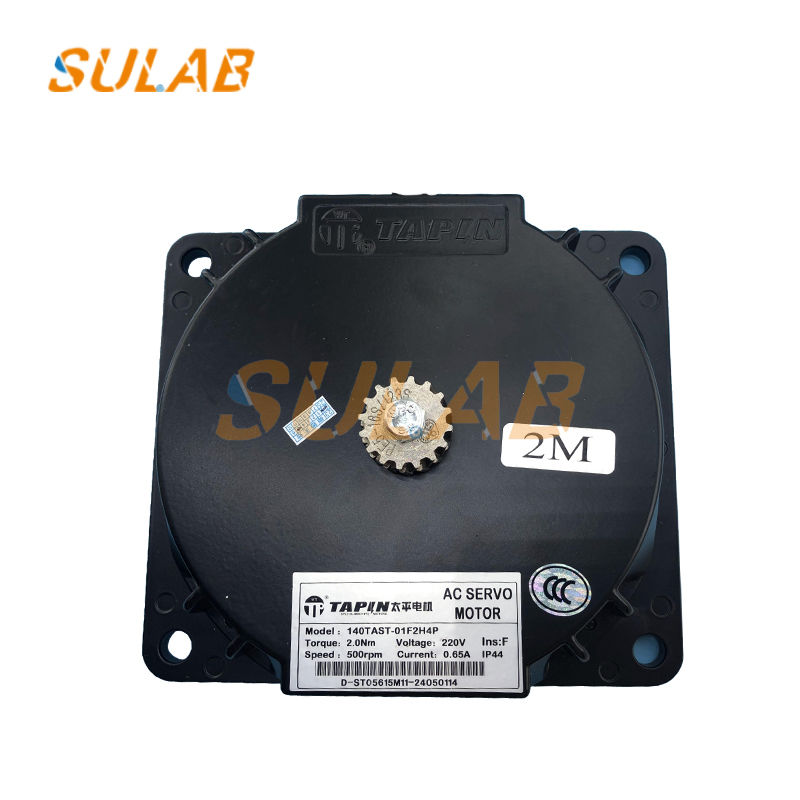

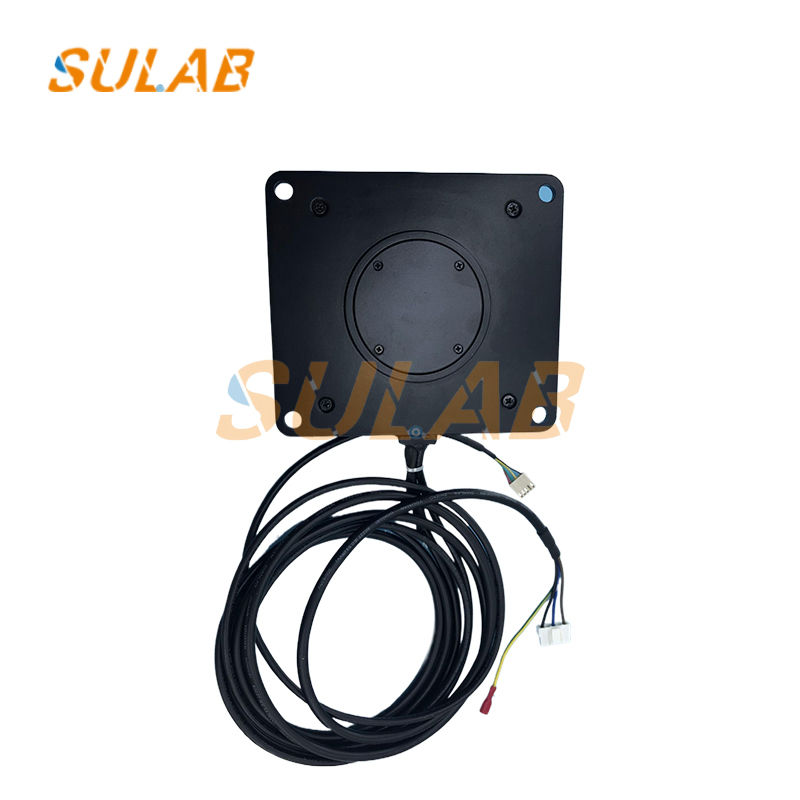

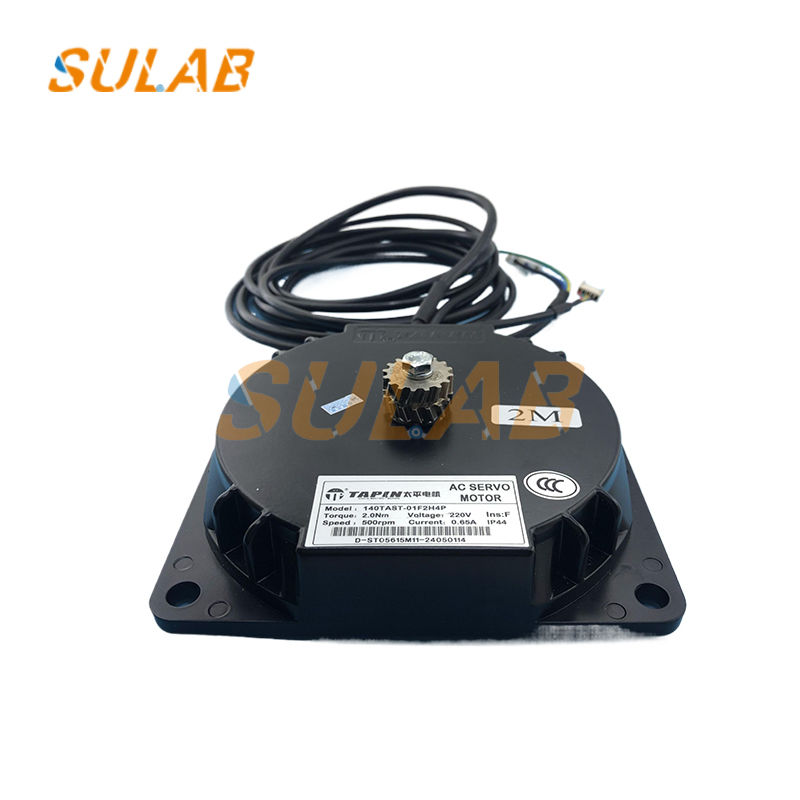

SULAB エレベーター 常磁気 同期ドアモーター 140TAST-01F2H4P

エレベーター永久磁石同期ドアモーターACサーボモーターエレベーター部品 140TAST-01F2H4P

事前設置準備
機器検査：ドアオペレーターモーターに、変形したケーシングや損傷したジャンクションボックスなどの外部損傷がないか慎重に検査します。定格電圧や電力など、モーター銘板の仕様がエレベータードアオペレーターシステムの要件を満たしていることを確認します。
工具準備：電動ドライバー、トルクレンチ、マルチメーターなどの必要な設置工具、およびボルト、ナット、ガスケット、アース線などの必要な設置材料を収集します。
設置場所の確認：エレベーターシャフトの寸法とドアの開口部の位置に基づいて適切な設置場所を選択し、ドアオペレーターモーターのスムーズな動作を確保し、他のエレベーターコンポーネントとの干渉を防ぎます。

設置手順
ブラケットの取り付け：ドアオペレーターモーターの設置にブラケットが必要な場合は、最初に指定された場所にブラケットを固定します。たとえば、ドアオペレーターのカー上部取り付けブラケットをボルトでカー上部のCスロットに固定する場合は、ボルトが締め付けられ、ブラケットが固定されていることを確認します。
モーターの取り付け：140TAST-01F2H4Pドアオペレーターモーターをブラケットに取り付け、適切なボルトで固定します。ボルトを締め付ける際は、安定した設置と均等な力配分を確保するために、対角線上に締め付けます。
ドライブ接続：ドアオペレーターモーターがベルト、チェーン、ギアなどの伝達装置を介してエレベータードアに接続されている場合は、伝達装置を適切に取り付けて調整する必要があります。たとえば、チェーンを取り付ける場合は、チェーンが適切に張られ、スプロケットとよく噛み合っていることを確認します。ベルトを取り付ける場合は、ベルトの張力が適度であることを確認します。
電気配線：ドアオペレーターモーターの配線図に従って、電源ケーブルをモーターの電源端子に接続します。配線が正しく、安全で、電気安全要件を満たしていることを確認します。同時に、エレベーター制御システムの信号ケーブルをモーターの信号端子に接続して、適切な信号伝送を確保します。

調整とキャリブレーション：設置後、ドアモーターの位置を調整し、ドアモーターのガイドレールがカーのドアシルと平行になるようにします。下げ振りを使用して、ドアモーターの垂直性を確認します。必要に応じて、プラグを使用して平行度と垂直度を調整し、偏差が1mmを超えないようにします。また、ドアモーターの中心をカーの出入り口の中心に合わせます。
