ハイライト
SIGMA DCD-23 S2.1 エレベーター制御PCB
,24V DC入力ドアオペレーターボード
,400W連続出力エレベータードアオペレーターコントローラーボード
-
タイプエレベータードアオペレーターコントローラーボード
-
製品名SIGMA DCD-23 S2.1 エレベータードアオペレーターコントローラーボード
-
保証時間6ヶ月
-
交通機関顧客の要求、DHL TNT FEDEX UPS、海上配達
-
アプリケーションエレベーター部品
-
ビジネスタイプメーカー
-
キーワードLG-Sigma DCD-23 ドアマシン PCB - 高性能エレベータードア制御ボード - AEG09C220B KAA24350AAB
-
ブランド名SIGMA
-
モデル番号DCD-23 S2.1 AEG09C220B
-
最小注文数量1
-
受渡し時間3～5営業日
-
支払条件D/A、D/P、T/T、ウェスタンユニオン、マネーグラム
SIGMA DCD-23 S2.1 エレベータードアオペレーターコントローラーボード、24V DC入力および400W連続出力
SIGMA DCD-23 S2.1 エレベータードアオペレーターコントローラーボード - AEG09C220B KAA24350AAB
SIGMA DCD-23 S2.1 ドアオペレーターボード - オリジナルエレベーター交換部品 AEG09C220B

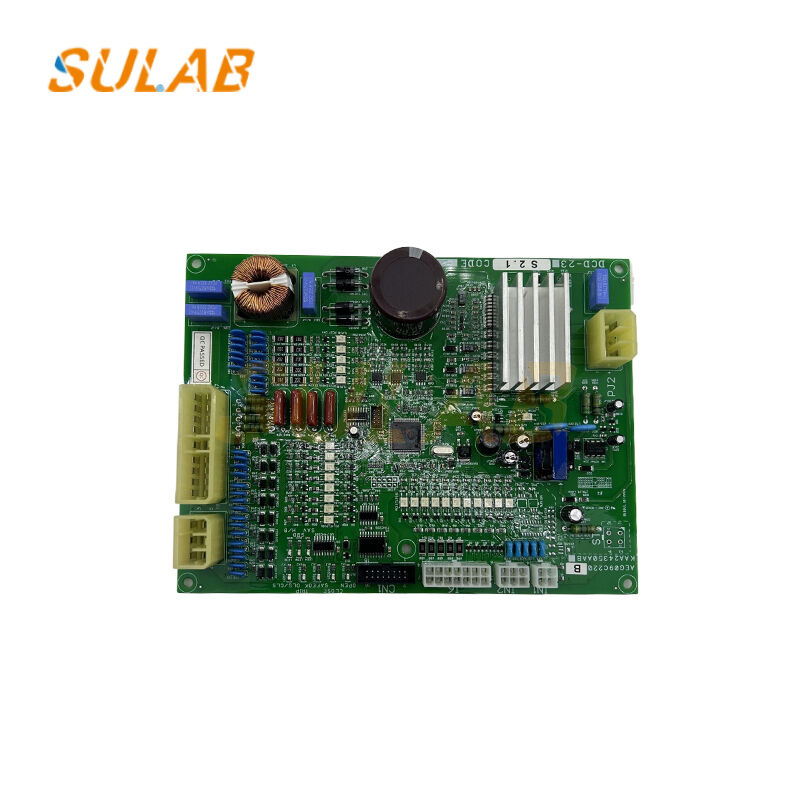

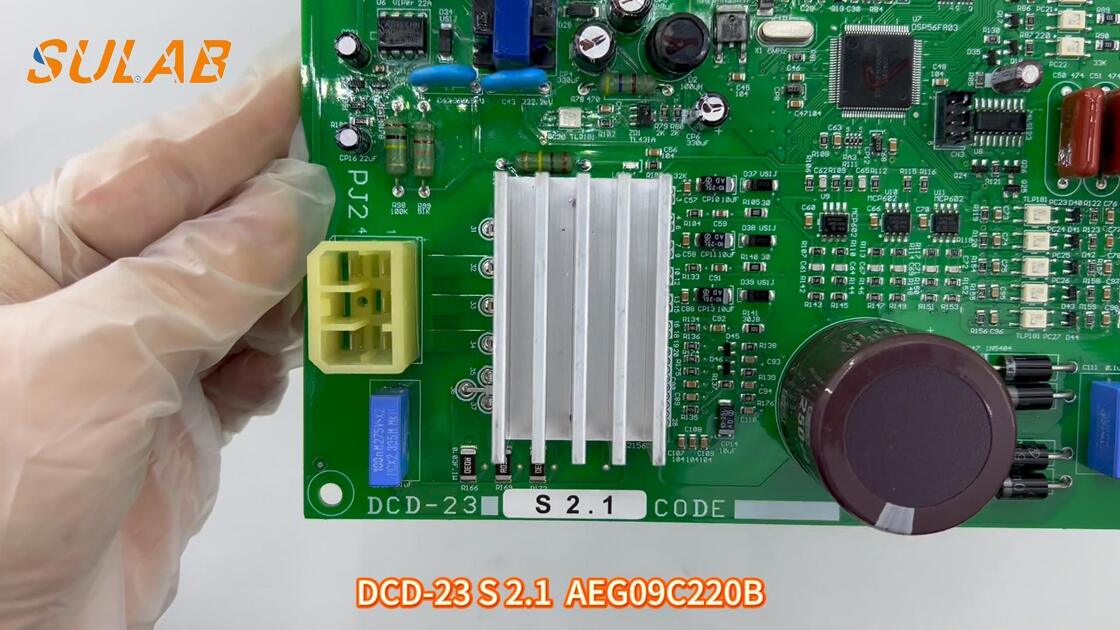

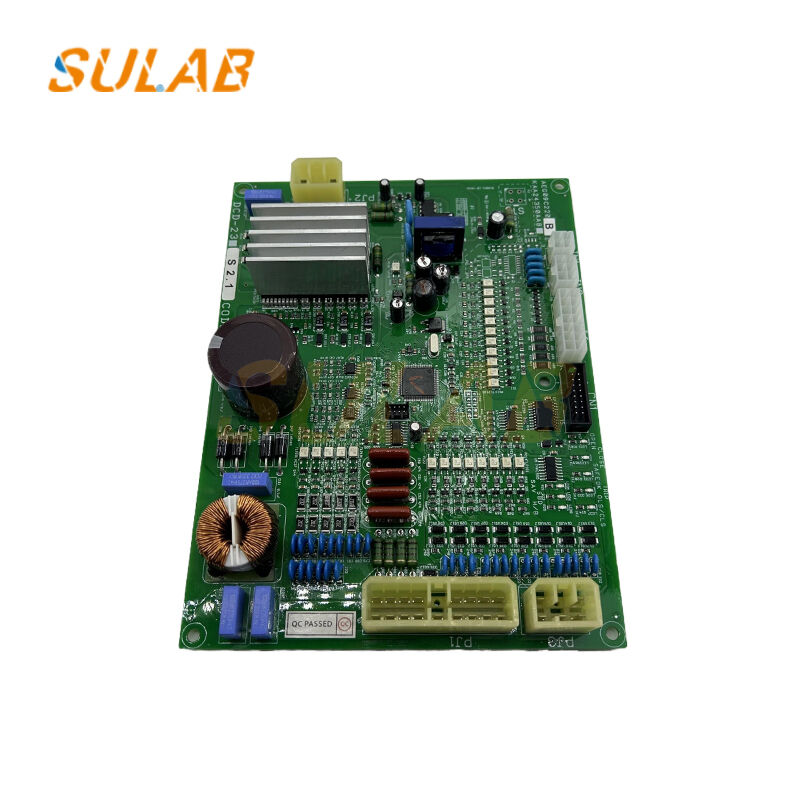

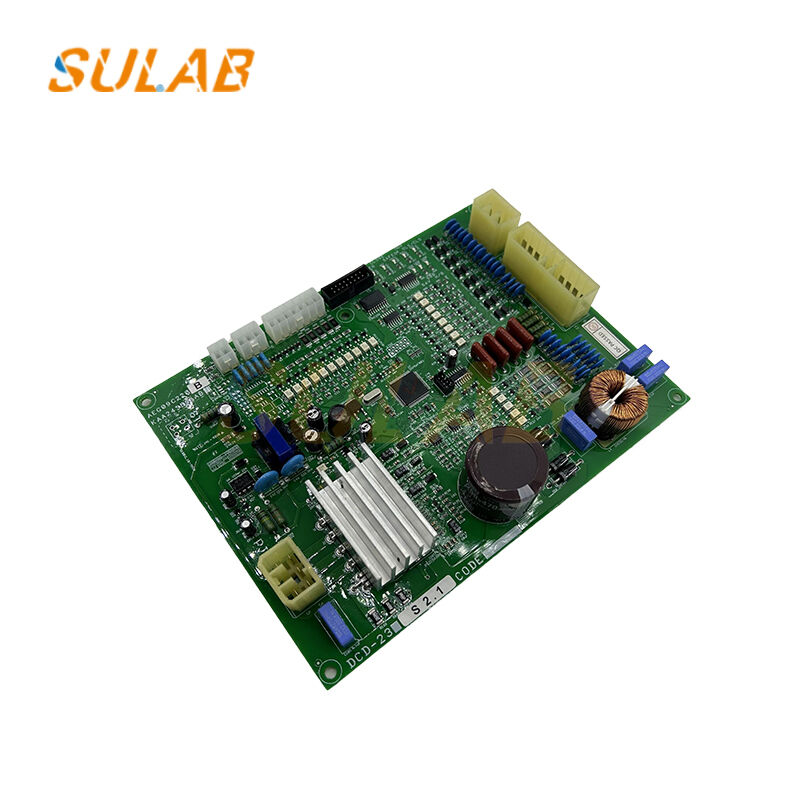

SIGMA DCD-23 S2.1 エレベータードアオペレーターボード（部品番号 AEG09C220B / KAA24350AAB）は、エレベータードアシステムの正確で信頼性の高い動作のために設計された重要な制御コンポーネントです。この高性能PCBは、ドアモーター制御の中央処理ユニットとして機能し、LG-Sigmaエレベーターの設置において、スムーズで安全かつ効率的なドアの開閉シーケンスを保証します。
洗練されたマイクロプロセッサ技術で設計されたDCD-23ボードは、エレベーター制御システムとシームレスに統合し、ドア速度プロファイル、位置フィードバック、トルク制御、および安全監視を管理します。その堅牢な設計と実績のある信頼性により、メンテナンスおよび近代化プロジェクトに不可欠な交換部品となっています。
技術仕様
| モデル番号 | DCD-23 S2.1 |
|---|---|
| 部品番号 | AEG09C220B、KAA24350AAB |
| ボードタイプ | ドアオペレーター制御PCB |
| 制御方法 | 位置フィードバック付きVVVFインバータ制御 |
| 入力電圧 | 24V DC ±10%（制御回路）/ 110-220V AC（電源回路） |
| 出力電力 | 400W 連続、800W ピーク（3秒） |
| 制御出力 | 3相AC 0-230V、0-120Hz |
| 信号入力 | ドアゾーンセンサー、エンコーダーフィードバック、安全エッジ、ライトカーテン |
| 通信インターフェース | エレベーターコントローラー統合用RS485 |
| 動作温度 | -10℃～+60℃ |
| 保護等級 | IP20（制御ボード）、エンクロージャーに取り付けた場合はIP54 |
| 寸法 | 200mm × 150mm × 40mm（L×W×H） |
| 重量 | 0.68 kg |
| 認証 | CE、UL 508、ISO9001 |
アプリケーションと互換性
以下に適しています:
- LG-Sigma DSS、DI/DSシリーズエレベーター
- ドアオペレーター：SAV1、SBD1、SDC、SDC-Vモデル
- AC誘導またはPMモーターを備えた乗り場ドアシステム
- 新規設置および近代化プロジェクト
互換性のあるエレベーターモデル:
- SIGMA DSS-1、DSS-2シリーズ
- LG DI、DS商用エレベーター
- SIGMAドアシステムを使用したカスタムアプリケーション
設置と構成
- 取り付け: 十分な換気（最低50mmのクリアランス）で垂直位置に取り付けます
- 配線: ボードに付属の配線図に従ってください。適切なアースを確保してください
- パラメータ設定: DOA-100サーバーまたはSVCツールキット（ソフトウェアバージョン2.1以上）を使用してください
- モーター自動調整: 最適なパフォーマンスを得るために、最初の設置時に必要です
- 安全テスト: 試運転前にEN81規格に従って完全なドア操作テストを実行してください
注：認定されたエレベーター技術者による専門的な設置が必須です。
