産業自動化のための赤外線線検出と非接触物体識別を備えた PLCプログラム可能な制御器

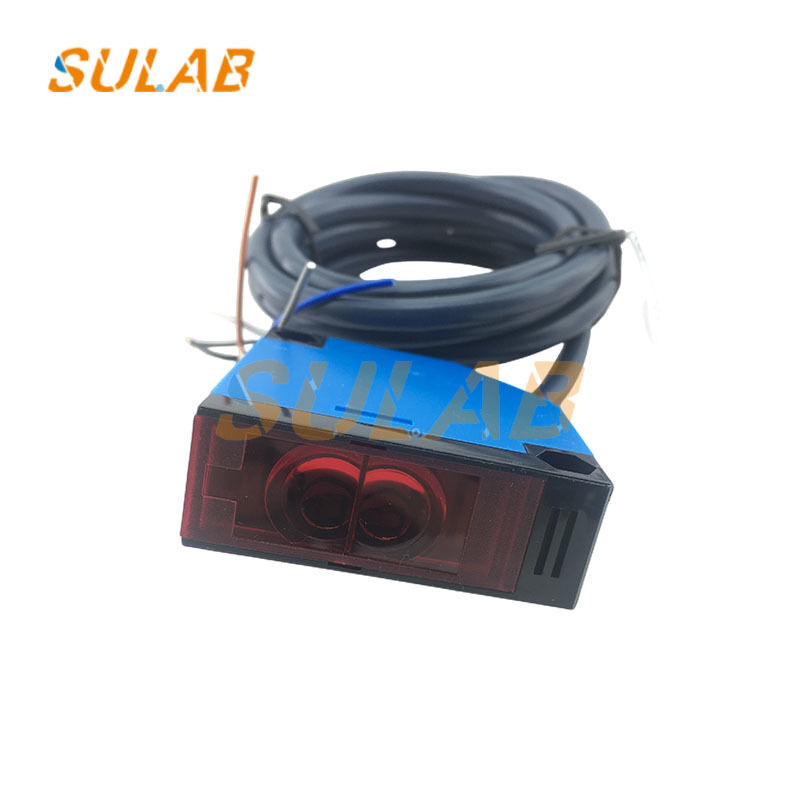

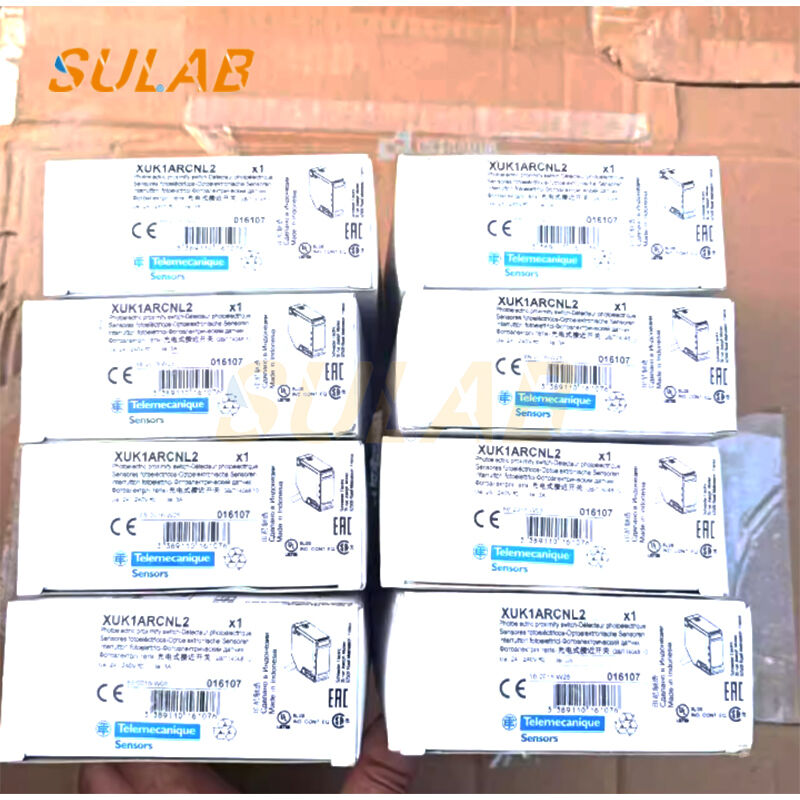

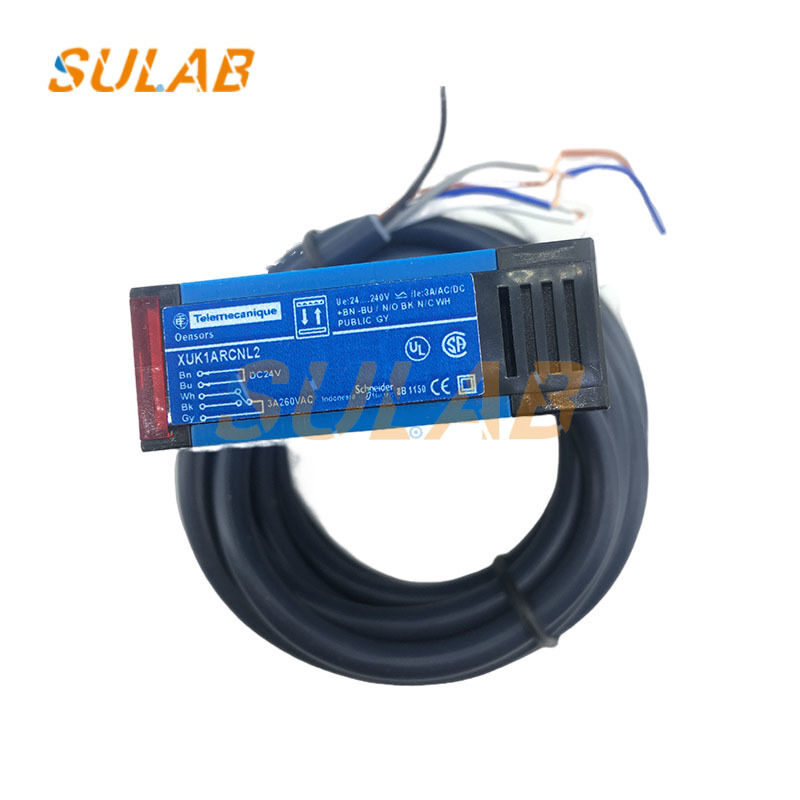

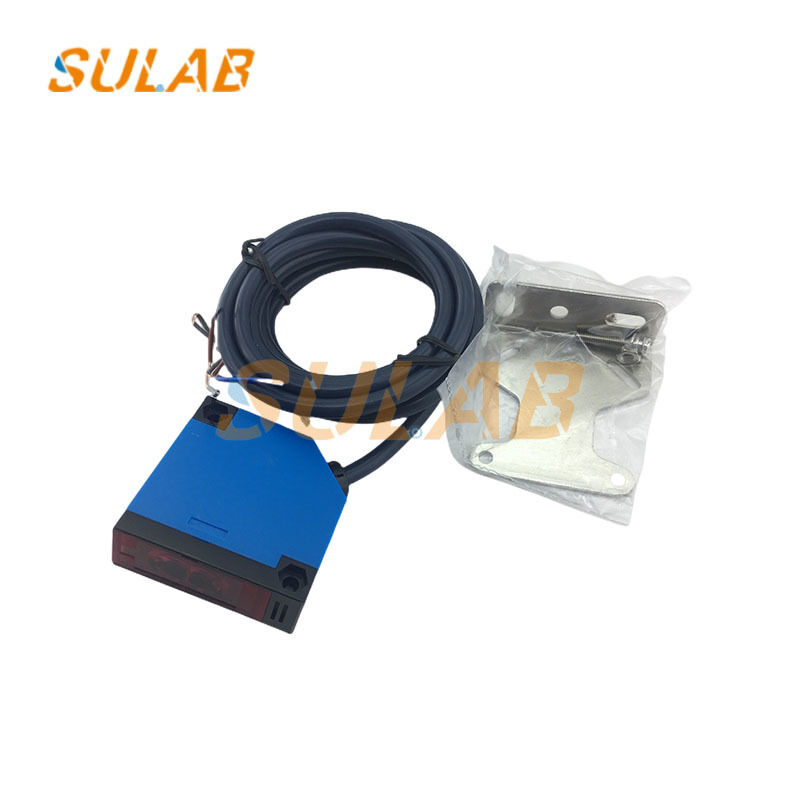

XUK1ARCNL2  新品オリジナル倉庫産業オートメーションPLCプログラマブルコントローラー、新品光電スイッチセンサー

指向性赤外線ビームの放射：センサーの送信機は、半導体光源（通常は赤外線発光ダイオード）を組み込んでおり、動作中に、入力電流信号を安定した赤外線ビームに変換します。この赤外線は可視光干渉の影響を受けにくく、検出の安定性を確保します。ビームは、プリセットされた方向に専用のリフレクターに向けて正確に指向されます。

リフレクターによるビーム反射：専用のリフレクターは、通常、三面直角プリズムアレイで構成されています。赤外線ビームがリフレクターに当たると、複数の直交反射を受け、最終的に元の放射経路に沿って効率的に反射され、センサーの受信機に向かって指向されます。これが、正反射型光電スイッチの安定した光路の核心的な理由です。

ビーム受信状態に基づくオブジェクト識別：センサーの受信機は、フォトダイオードなどの感光性コンポーネントで構成されており、障害物がない場合、リフレクターによって反射された赤外線ビームを継続的かつ安定的に受信し、光信号を対応する電気信号に変換します。オブジェクトがセンサーとリフレクター間の光路に入ると、オブジェクトが赤外線ビームを遮断し、受信機が光を受信できなくなるか、光強度が急激に低下し、電気信号に大きな変化が生じます。

信号処理とスイッチングコマンド出力：センサーの内部処理回路は、受信機によって変換された電気信号をリアルタイムで監視します。プリセットされたしきい値を超える電気信号の変化が検出されると、測定対象が通過したことを迅速に判断し、設定されたロジックに従ってON/OFFスイッチング信号を出力します。この信号は、後続の制御システムに送信され、機器のシャットダウン、アラーム、または電流転換などの一連の連動アクションをトリガーし、それによってオブジェクトの非接触検出を完了します。
