HYUNDAI VCON-W メインコントローラーボード、32ビットARM Cortex-M3プロセッサ、24V DC入力、エレベーター昇降機カー駅MCU

ブランド名: HYUNDAI
モデル番号: ヒュンダイ VCON-W
最小注文数量: 1
受渡し時間: 3~5営業日
支払条件: D/A、D/P、T/T、ウェスタンユニオン、
今すぐ問い合わせる
引用文 を 入手 する
仕様
注目すべき 特徴

32ビットARM Cortex-M3メインコントローラーボード

,

24V DC昇降機カー駅MCU

,

CANバス 125 kbit/s エレベーター スペアパーツ

タイプ:
VCON-W
製品名:
ヒュンダイ VCON-W
交通機関:
顧客の要求、DHL TNT FEDEX UPS、海上配達
アプリケーション:
エレベーター部品
業種:
メーカー
キーワード:
エレベーター部品、HYUNDAI VCON-W メインコントローラーボード、リフトカーステーション MCU、オリジナルエレベータースペアパーツ
パッキング:
カートンに梱包
製品説明

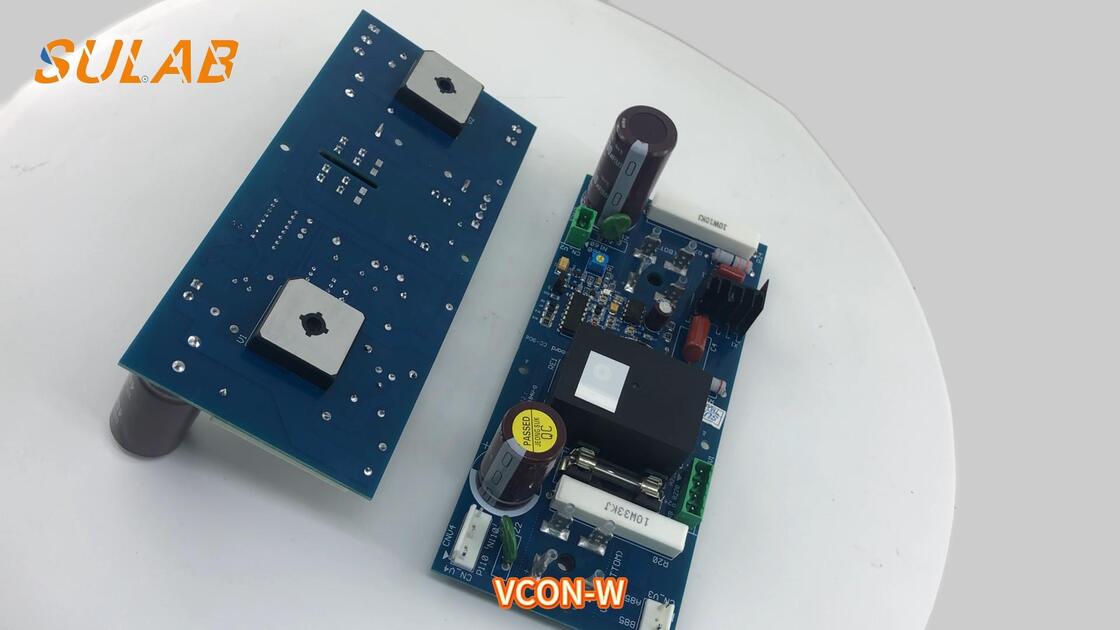

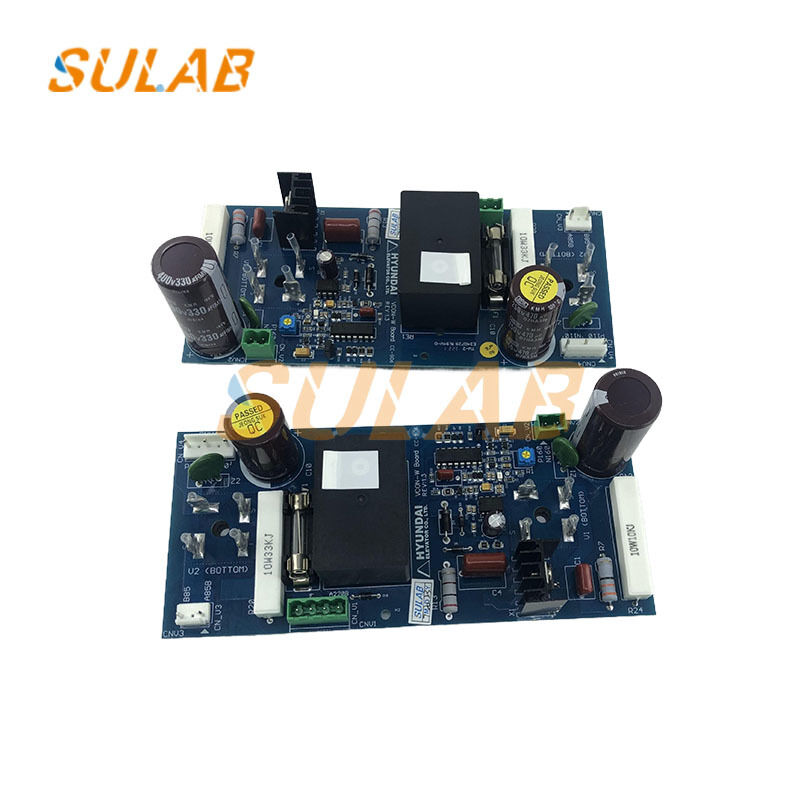

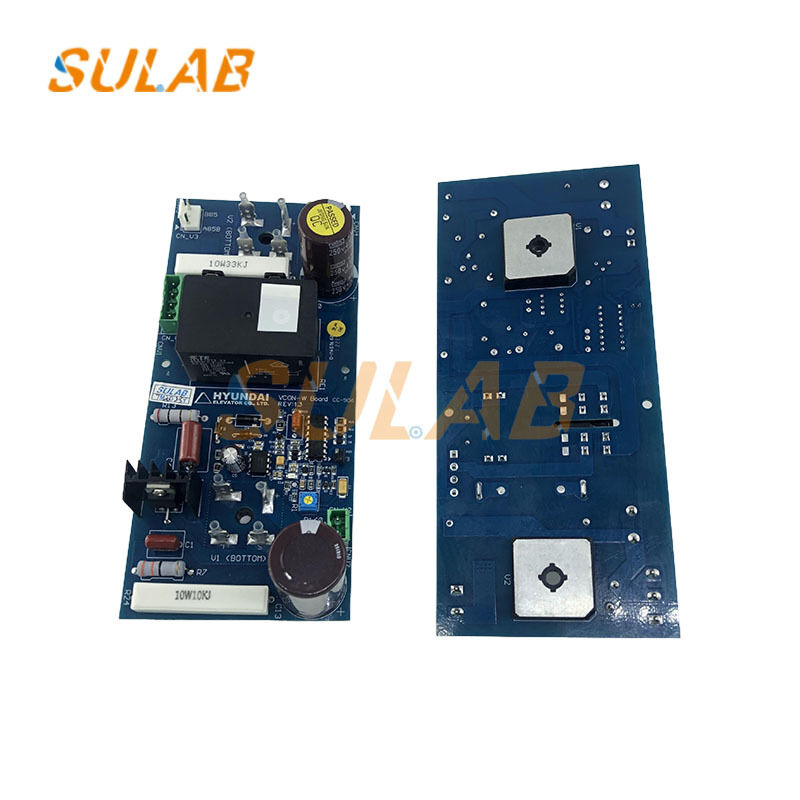

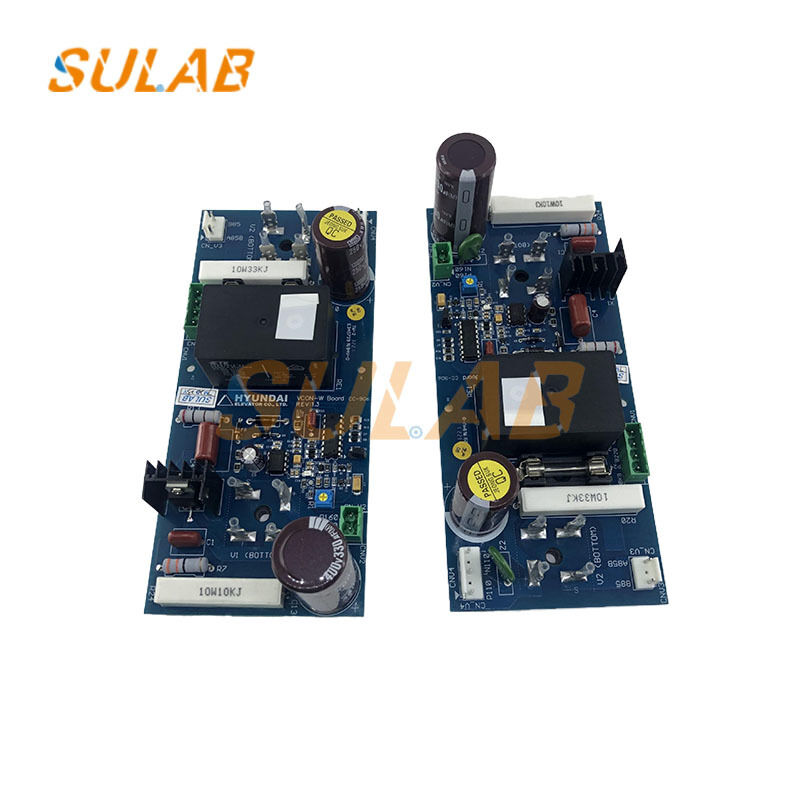

HYUNDAI VCON-W メインコントローラーボード
HYUNDAI VCON-W カーコントロールボードの直接交換用として設計された純正エレベーター交換部品。工場出荷時のファームウェアがプリロードされており、ハンドヘルドプログラマーやパラメータの再入力なしで即座に設置できます。各PCBは100%通電テスト、コンフォーマルコーティングを経て、信頼性の高いオンサイト展開のために静電気防止パッケージで出荷されます。
主な特徴
  • オリジナルのHYUNDAI VCON-Wコントローラーの直接交換品
  • プラグアンドプレイ操作のために工場出荷時のファームウェアをプリインストール
  • 信頼性のために100%通電テスト済み
  • 環境保護のためのコンフォーマルコーティング
  • 安全な輸送のための静電気防止パッケージ
  • 32ビットARM Cortex-M3プロセッサ
  • 包括的なI/O機能
技術仕様
パラメータ 値
部品番号 VCON-W
ブランド / システム HYUNDAI Elevator, VCONシリーズ
説明 カー駅用メインコントローラーボード(MCU)
PCBサイズ 180 × 130 × 20 mm
取り付け 4 × M3スペーサー、160 × 110 mm間隔
入力電圧 24 V DC ±10 %
待機電流 ≤80 mA
最大負荷電流 2 A(ヒューズ保護付き)
プロセッサ 32ビットARM Cortex-M3
メモリ 512 kB Flash, 64 kB RAM
通信 CAN-bus 125 kbit/s, RS485オプション
I/Oポート 24 × デジタル入力, 16 × リレー出力
保護等級 IP20(パネル取り付け)
動作温度 -10 °C ~ +60 °C
準拠 CE, RoHS, EN 81-20/50
パッケージ内容
VCON-Wコントローラーボード × 1, M3スペーサー × 4, ガスケット × 1
hyundai vcon-w コントローラーボード, hyundai elevator vcon-w pcb, vcon-w リフトカー駅 mcu, hyundai リフトメインボード交換, エレベーター vcon-w スペアパーツ

エレベーターPCBボード - FAQ

Q1: 適切な交換用エレベーターPCBボードをどのように特定しますか?
交換用エレベーターPCBボードを特定するには、元の部品番号、ハードウェアリビジョン、ボードのマーキング、およびエレベーターコントローラーのモデルを確認してください。PCBの両面の鮮明な写真は、異なるバージョンを区別するのに役立ちます。

Q2: 類似の部品番号を持つエレベーターPCBボードは交換可能ですか?
必ずしもそうではありません。類似の部品番号を持つエレベーターPCBボードは、ハードウェアリビジョン、ファームウェア、コネクタレイアウト、または通信プロトコルが異なる場合があります。互換性は既存のエレベーターシステムに対して検証する必要があります。

Q3: 交換用エレベーターPCBボードはプログラミングが必要ですか?
一部の交換用PCBボードは、ファームウェア構成、パラメータ設定、またはシステム固有のプログラミングが必要です。他のものは、すでに必要なソフトウェアを含んでいる場合があります。正しい手順は、PCBモデルとそのエレベーター制御システムにおける役割によって異なります。

Q4: 故障したエレベーターPCBボードを、完全な制御システムを変更せずに交換できますか?
場合によっては、交換品が既存のコントローラー、ファームウェア、配線、および接続されているコンポーネントと互換性がある場合、個々のPCBを交換できます。資格のある技術者が、交換を決定する前に障害を確認する必要があります。

Q5: 交換用エレベーターPCBボードを入手する際に、どのような情報を提供する必要がありますか?
元のPCB部品番号、ハードウェアリビジョン、エレベーターモデル、鮮明なボードの写真、および必要な数量を提供してください。SULABは、これらの詳細を確認し、利用可能な交換オプションをチェックするのに役立ちます。
