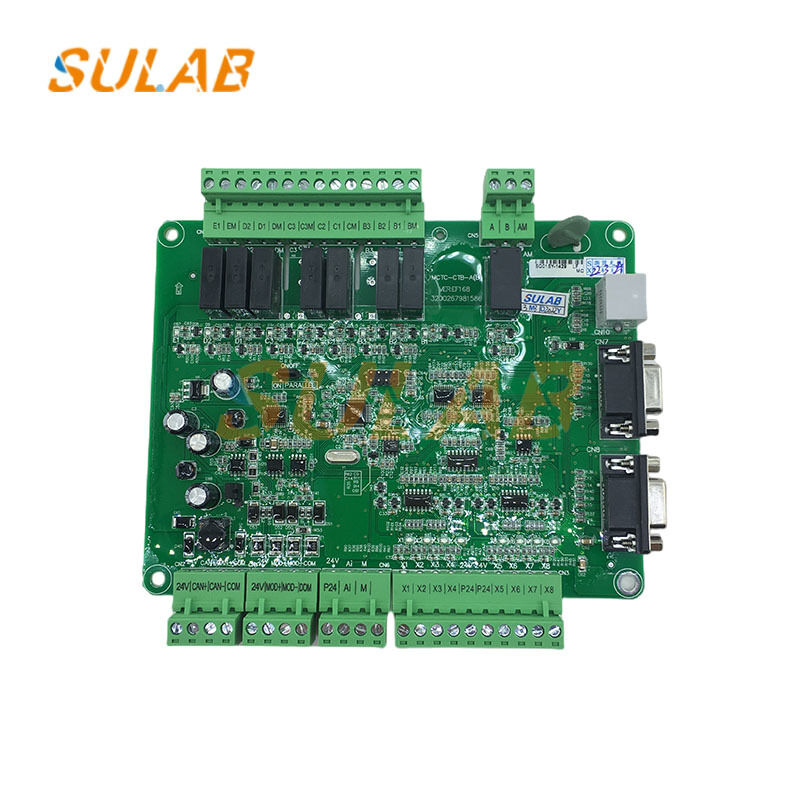

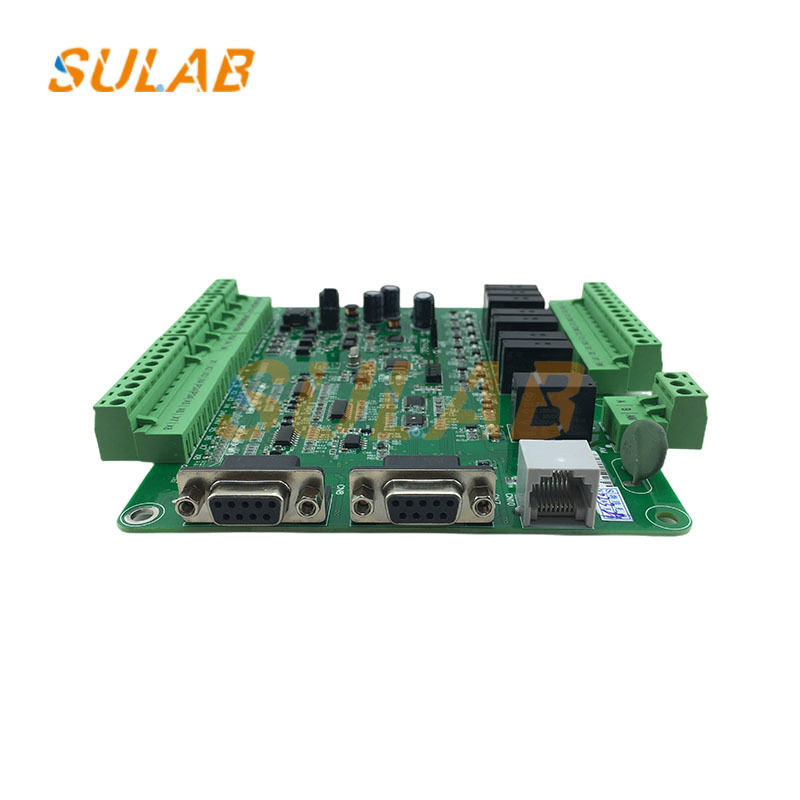

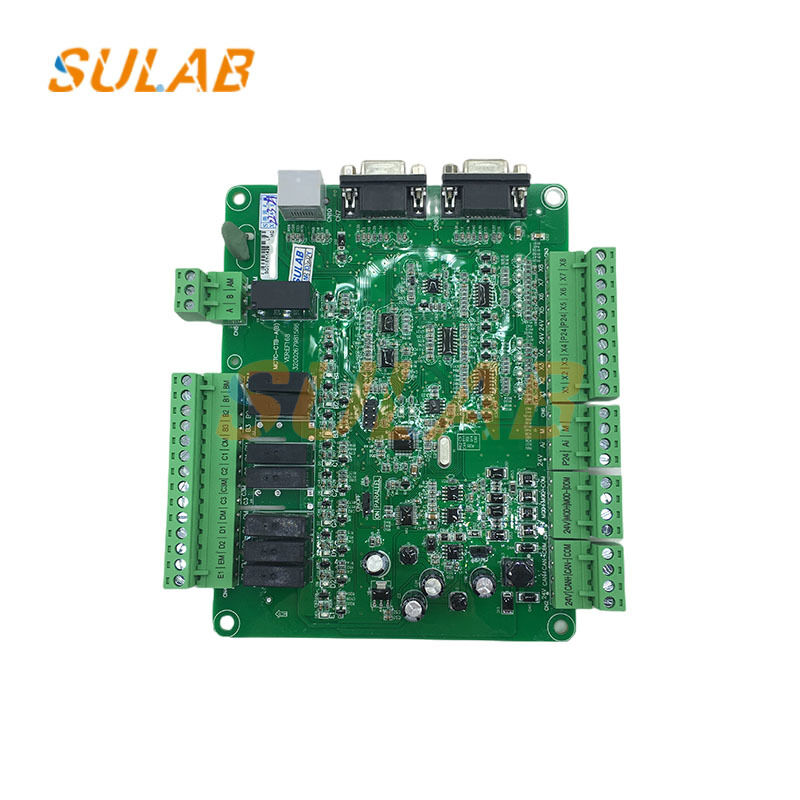

シグナル中央集権取得付きのエレベーターPCBボード CANバス通信と重量測定 安全論理制御ボード MCTC-CTB-A

エレベーターインバーターメインボードモナークエレベーター部品、エレベーターカー最上部通信ボード制御ボードMCTC-CTB-A

信号集中取得：8つのデジタル入力（DI）をCN3経由で取得し、カー最上部安全回路、ドアロック、リミットスイッチ、満載/過負荷センサーなどのスイッチ信号を取得します。1つのアナログ入力（AI、0-10V）は、計量センサー信号を受信し、プリトルク補償のためのデータを提供し、始動時の快適性を向上させます。
ロードドライブ制御：標準7リレー出力（9まで拡張可能）は、カーのドアモーター、照明、ファン、アラームデバイスなどを駆動し、カー機器の論理制御と状態切り替えを実現します。
CANバス通信：CAN+/-を介してメイン制御ボード（MCB）とリアルタイムでやり取りし、操作コマンド、ステータスフィードバック、および障害情報を取得します。モナークシリアル通信アーキテクチャに適応し、シャフト配線を削減し、信号信頼性を向上させます。

計量と安全ロジック：計量信号を処理して、プリトルク補償と満載/過負荷保護を実装します。安全回路接点と連動し、誤動作の場合は直ちに出力を遮断して障害を報告し、乗客の安全を確保します。
コマンドとディスプレイインターフェース：カー制御パネル（CCB）およびホールコールパネル（HCB）に接続し、フロア登録およびドア開閉コマンドを転送し、操作ステータスと障害コードを同期表示して、ヒューマンマシンインタラクションエクスペリエンスを向上させます。

エレベーターPCBボード - FAQ

Q1：適切な交換用エレベーターPCBボードをどのように特定しますか？
交換用エレベーターPCBボードを特定するには、元の部品番号、ハードウェアリビジョン、ボードのマーキング、およびエレベーターコントローラーモデルを確認してください。PCBの両面の鮮明な写真は、異なるバージョンを区別するのに役立ちます。

Q2：類似の部品番号を持つエレベーターPCBボードは交換可能ですか？
必ずしもそうではありません。類似の部品番号を持つエレベーターPCBボードは、ハードウェアリビジョン、ファームウェア、コネクタレイアウト、または通信プロトコルが異なる場合があります。互換性は、既存のエレベーターシステムに対して検証する必要があります。

Q3：交換用エレベーターPCBボードはプログラミングが必要ですか？
一部の交換用PCBボードは、ファームウェア構成、パラメータ設定、またはシステム固有のプログラミングが必要です。他のボードには、必要なソフトウェアが既に含まれている場合があります。正しい手順は、PCBモデルとそのエレベーター制御システムでの役割によって異なります。

Q4：完全な制御システムを変更せずに、故障したエレベーターPCBボードを交換できますか？
場合によっては、交換用PCBが既存のコントローラー、ファームウェア、配線、および接続コンポーネントと互換性がある場合、個々のPCBを交換できます。資格のある技術者が、交換を決定する前に障害を確認する必要があります。

Q5：交換用エレベーターPCBボードを調達する際に、どのような情報を提供する必要がありますか？
元のPCB部品番号、ハードウェアリビジョン、エレベーターモデル、PCBの鮮明な写真、および必要な数量を提供してください。SULABは、これらの詳細を確認し、利用可能な交換オプションをチェックするのに役立ちます。
