ハイライト
IP67 保護制限スイッチ
,1NC+1NO スナップアクション 産業用制限スイッチ
,コンパクトデザイン テレメカニク 制限スイッチ
-
タイプzcp21
-
製品名シュナイダーエレクトリック ZCP21 リミットスイッチ
-
該当するエレベーター部品、エレベーター設備、エスカレーター部品全般、乗客用リフト、乗客用エレベーター
-
交通機関航空輸送、海上輸送、顧客の要求、DHL TNT FEDEX UPS、海上配達
-
業種製造者
-
パッキングクライアントの要求に従って、カートンに梱包
-
ブランド名Schneider
-
モデル番号zcp21
-
最小注文数量1
-
受渡し時間3～5営業日
-
支払条件D/A、D/P、T/T、ウェスタンユニオン
シュナイダー・エレクトリック ZCP21 コンパクト産業用制限スイッチ IP67 保護と1NC+1NO スナップアクション

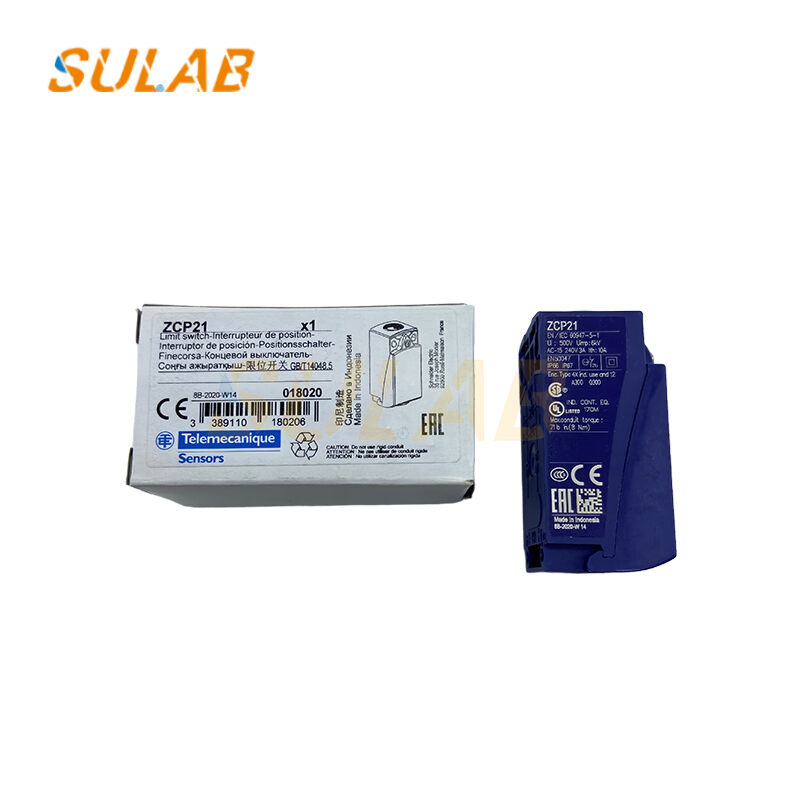

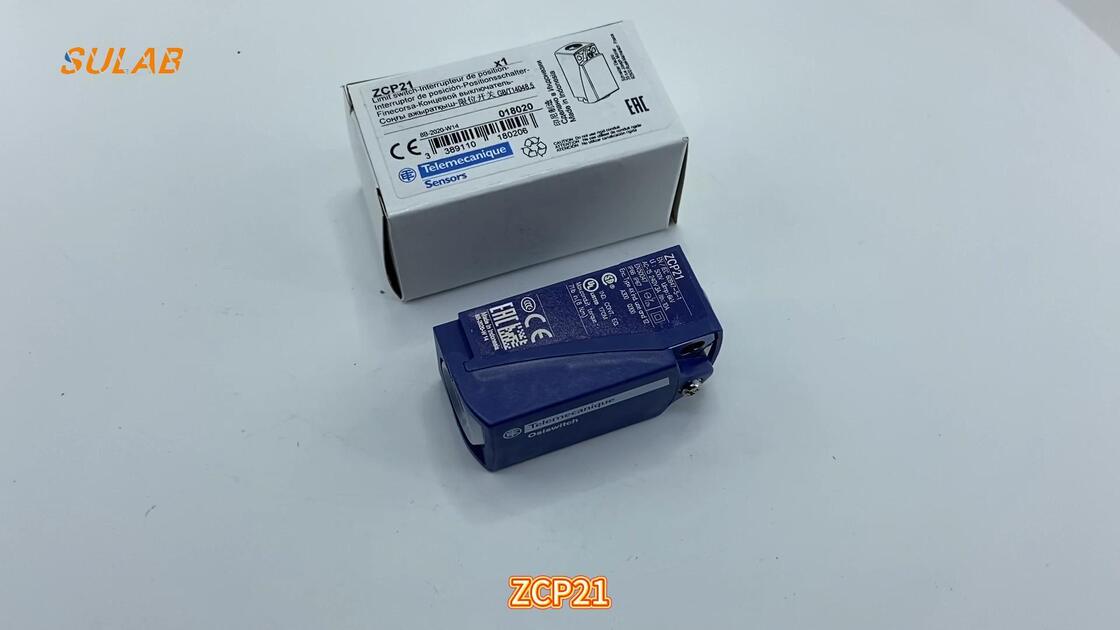

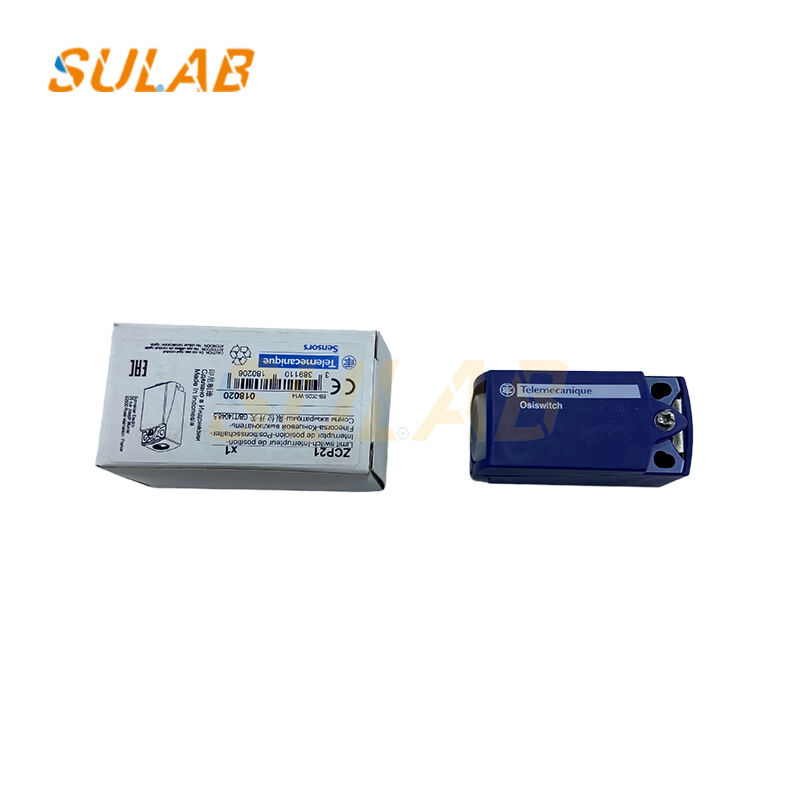

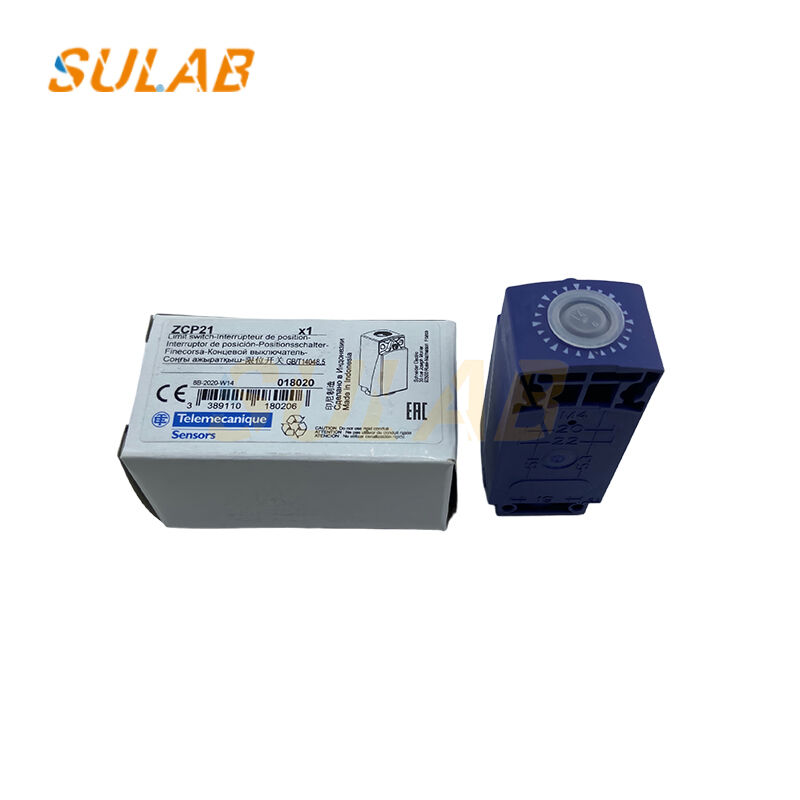

シュナイダーエレクトリック ZCP21 リミットスイッチボディ
この シュナイダーエレクトリック ZCP21 は、有名な OsiSense XC Standard シリーズの高性能コンパクトリミットスイッチボディです。産業オートメーションおよび位置検出アプリケーション向けに設計されたこの固定ボディスイッチは、1NC + 1NO スナップアクション接点 と堅牢な IP66/67 保護 を備えています。ZCP21 は XCKP シリーズのコアコンポーネントとして機能し、複数のアクチュエータヘッド（ZCE シリーズ）と互換性があり、汎用性の高い機械統合が可能です。
主な特徴
- コンパクト設計: 省スペース 31×65mm プラスチックハウジングで、狭い場所への設置に最適
- デュアルコンタクト: 1NC（ノーマルクローズ）+ 1NO（ノーマルオープン）スナップアクション
- IP66/67 保護: 防塵性、強力な水噴流/浸漬に対する耐性

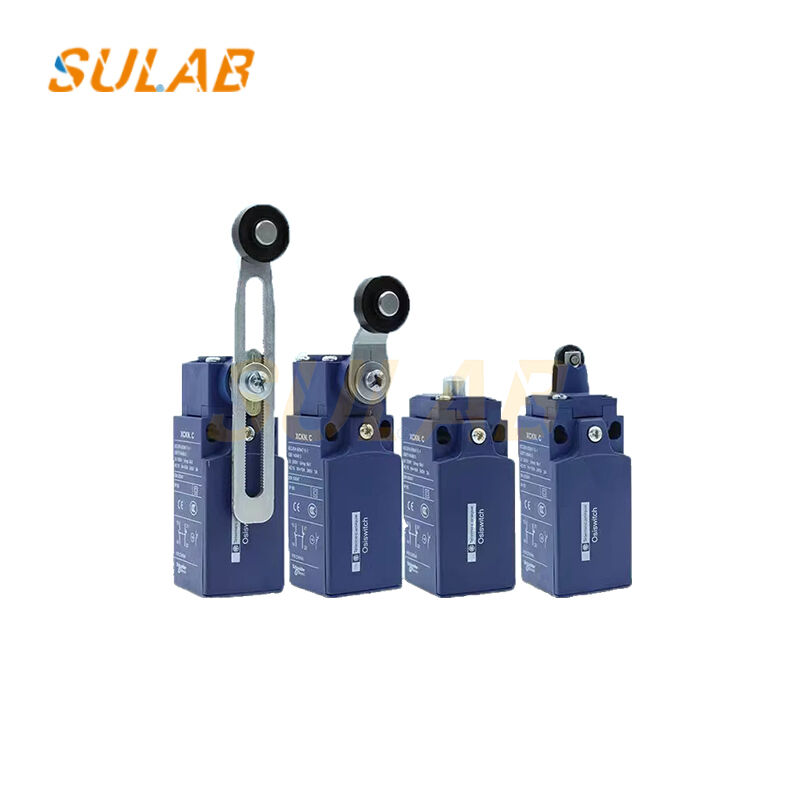

- モジュール互換性: ZCE01～ZCE67 シリーズのアクチュエータヘッドと互換性あり
- グローバル規格: IEC、JIS、NEMA 規格に準拠
- 銀メッキ接点: 導電率と耐食性を向上
- 強制開離: 安全規格に準拠したポジティブオープニング動作
技術仕様
| ブランド | Schneider Electric / Telemecanique |
| シリーズ | OsiSense XC Standard |
| モデル | ZCP21 |
| 製品タイプ | リミットスイッチボディ（固定コンパクト） |
| ハウジング材質 | プラスチック（熱可塑性樹脂） |
| 寸法（幅 × 高さ × 奥行） | 31 mm × 65 mm × 30 mm |
| 接点構成 | 1 NC + 1 NO（スナップアクション） |
| 接点材質 | 銀メッキ |
| 電気的接続 | スクリュークランプ端子（1×0.34～2×1.5 mm²） |
| 定格電圧 | 240 VAC / 250 VDC |
| 定格電流 | 1.5A（AC-15、240V） / 0.1A（DC-13、250V） |
| 熱電流（Ith） | 10A |
| 保護等級 | IP66 / IP67（IEC 60529） |
| 動作温度 | -25℃～+70℃ |
| 機械的寿命 | 10,000,000 回 |
| 電気的寿命 | 500,000 回 |
| 最小作動速度 | 0.01 m/s |
| 接点コード表示 | B300、R300 |
| 準拠規格 | IEC 60947-5-1、EN 60947-5-1、UL、CSA |
| 互換性のあるヘッド | ZCE01、ZCE02、ZCE05、ZCE06、ZCE07、ZCE08、ZCE10、ZCE11、ZCE13、ZCE14、ZCE21、ZCE22、ZCE24、ZCE27、ZCE28、ZCE63、ZCE64、ZCE65、ZCE66、ZCE67、ZCEH0、ZCEH2 |
| 重量 | 0.07 kg |
主な利点
- グローバルな互換性: Telemecanique/OsiSense XC シリーズは、世界で最も広く使用されている産業用リミットスイッチプラットフォームです
- モジュール式の柔軟性: ボディ（ZCP21）1 個 + ヘッド（ZCE シリーズ）複数個 = 数百の構成オプション
- 過酷な環境に対応: IP67 等級は、高圧洗浄、粉塵、油汚染に耐えます
- 安全認証済み: ポジティブオープニング接点は、機械安全指令に準拠しています
- コスト効率: コンパクトな設計により、設置スペースとハードウェアコストを削減
- 実証済みの信頼性: 1000 万回の機械的動作により、メンテナンスのダウンタイムを最小限に抑えます
