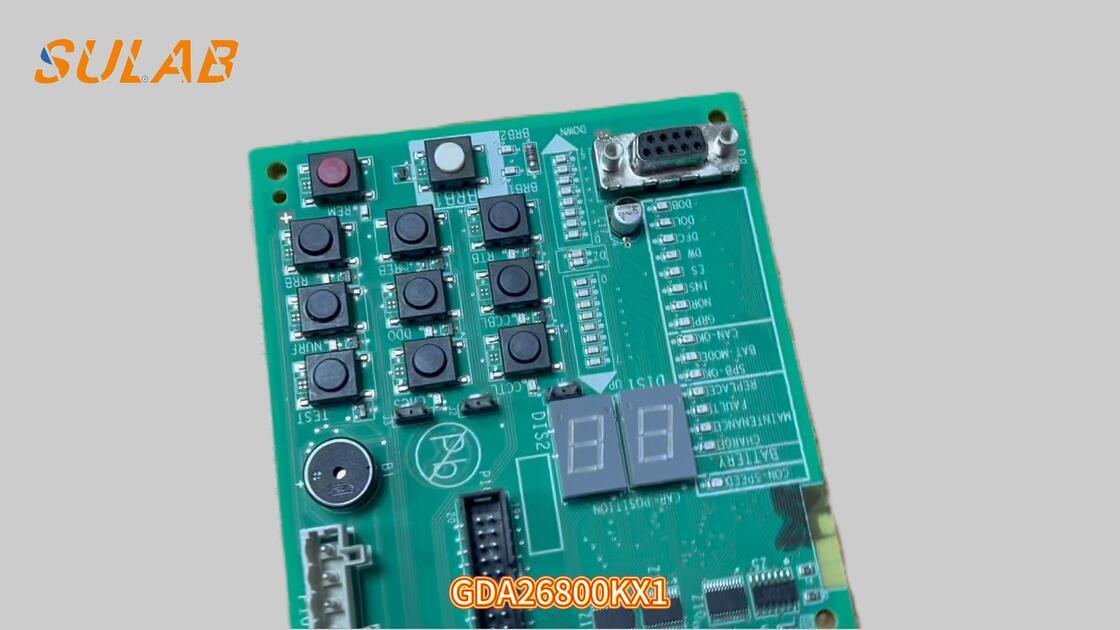

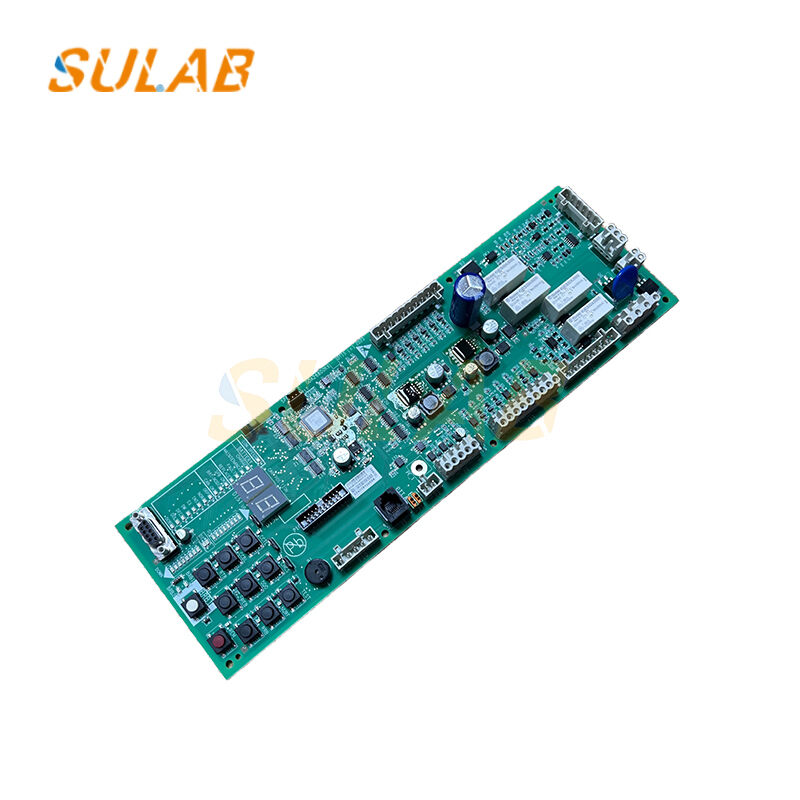

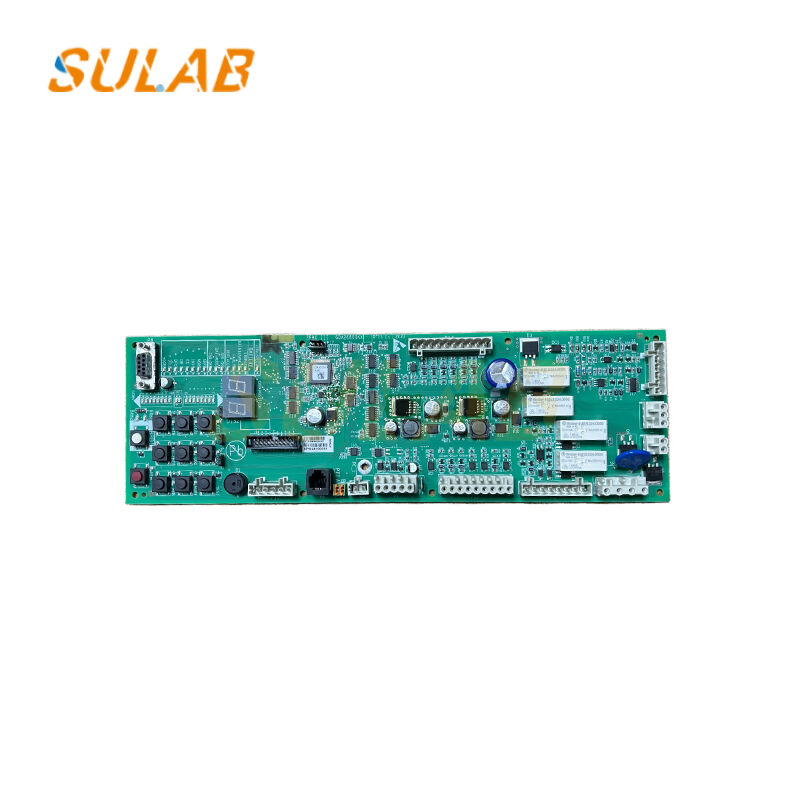

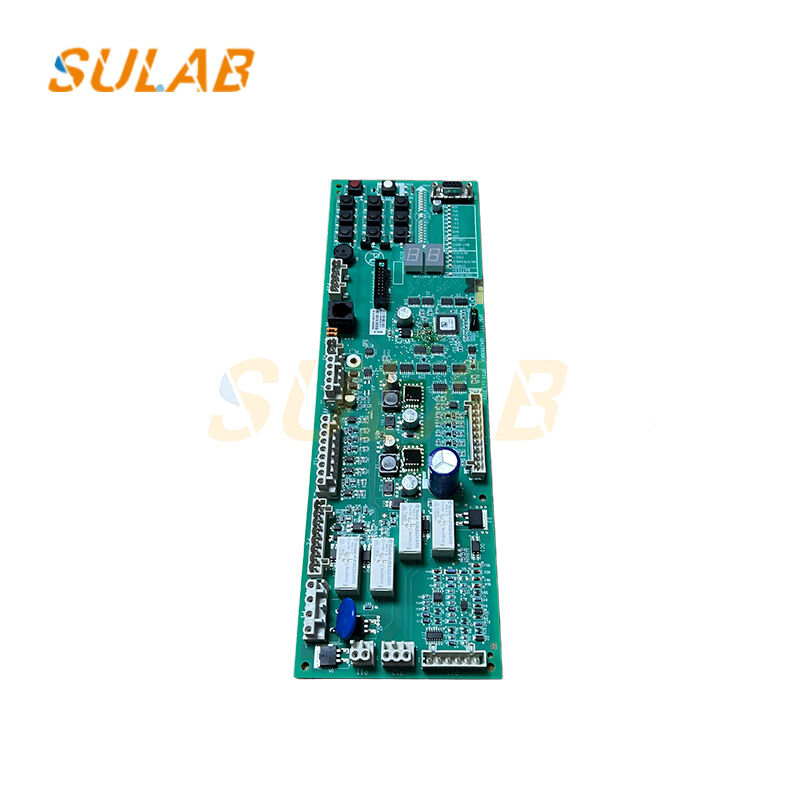

オティスエレベーターSPBC-III PCBボード GDA26800KX1 オリジナル制御ボード Gen2エレベーター安全保護&ブレーキ制御システム

Otis Elevator SPBC-III PCB基板 GDA26800KX1 Gen2エレベーター安全保護＆ブレーキ制御システム用オリジナル制御基板

Otis GDA26800KX1は、OtisのGen2、EFT、SkyRiseなどのエレベーター制御システムのコアとなる安全およびロジック制御ユニットであるSPBC-III（安全保護＆ブレーキ制御III）エレベーター制御回路基板（PCB）です。

安全回路監視と保護：エレベータードアロック回路、安全回路、緊急停止回路、ガバナー、安全ブレーキ、バッファーを含むすべての安全スイッチの状態をリアルタイムで監視します。

安全接点の切断または誤動作を検出すると、システムは直ちに操作制御信号を遮断し、エレベーターを停止およびロックさせ、エレベーターが安全でない状態で始動または走行するのを防ぎます。

ブレーキ制御と監視：メイン制御システムからのコマンドを受信し、エレベーターのブレーキの開閉を正確に制御し、エレベーターの始動、走行、レベリング、停止時のブレーキ安全を確保します。

ブレーキスイッチの開閉状態のリアルタイムフィードバックを提供し、ブレーキが正常に機能しているか監視し、滑り、オーバーシュート、ボトムアウトなどのリスクを防ぎます。

I/O信号処理とロジック制御：インターフェース基板として、エレベーター機械室、昇降路、かご、乗り場ドアからのデジタル入力信号（点検スイッチ、リミットスイッチ、レベリングセンサーなど）を収集する責任があります。

リレー、コンタクタ、表示灯、その他のアクチュエーターを駆動するための制御信号を出力し、さまざまなエレベーターシステムの論理動作を調整します。

システム通信とステータスフィードバック
エレベーターメイン制御基板（GECB/TCBCなど）と通信し、安全ステータス、操作パラメータ、および障害コードを送信します。

障害が検出されると、障害情報は記録されアップロードされ、サーバーを介したメンテナンス担当者によるトラブルシューティングを容易にします。

ドライブおよび保護補助回路
一部のモデルには、外部センサーおよびスイッチに安定した電力を供給し、過電流および短絡保護を提供するドライブ補助回路が統合されています。

エレベーターPCB基板 - よくある質問

Q1：適切な交換用エレベーターPCB基板をどのように特定しますか？
交換用エレベーターPCB基板を特定するには、元の部品番号、ハードウェアリビジョン、基板のマーキング、およびエレベーターコントローラーのモデルを確認してください。PCBの両面の鮮明な写真は、異なるバージョンを区別するのに役立ちます。

Q2：類似の部品番号を持つエレベーターPCB基板は交換可能ですか？
必ずしもそうではありません。類似の部品番号を持つエレベーターPCB基板は、ハードウェアリビジョン、ファームウェア、コネクタレイアウト、または通信プロトコルが異なる場合があります。互換性は、既存のエレベーターシステムに対して検証する必要があります。

Q3：交換用エレベーターPCB基板はプログラミングが必要ですか？
一部の交換用PCB基板は、ファームウェア構成、パラメータ設定、またはシステム固有のプログラミングが必要です。他のものには、必要なソフトウェアが既に含まれている場合があります。正しい手順は、PCBモデルとそのエレベーター制御システムにおける役割によって異なります。

Q4：故障したエレベーターPCB基板を、制御システム全体を変更せずに交換できますか？
場合によっては、交換品が既存のコントローラー、ファームウェア、配線、および接続コンポーネントと互換性がある場合、個々のPCBを交換できます。資格のある技術者が、交換を決定する前に障害を確認する必要があります。

Q5：交換用エレベーターPCB基板を調達する際に、どのような情報を提供する必要がありますか？
元のPCB部品番号、ハードウェアリビジョン、エレベーターモデル、基板の鮮明な写真、および必要な数量を提供してください。SULABは、これらの詳細を確認し、利用可能な交換オプションを確認するのに役立ちます。
