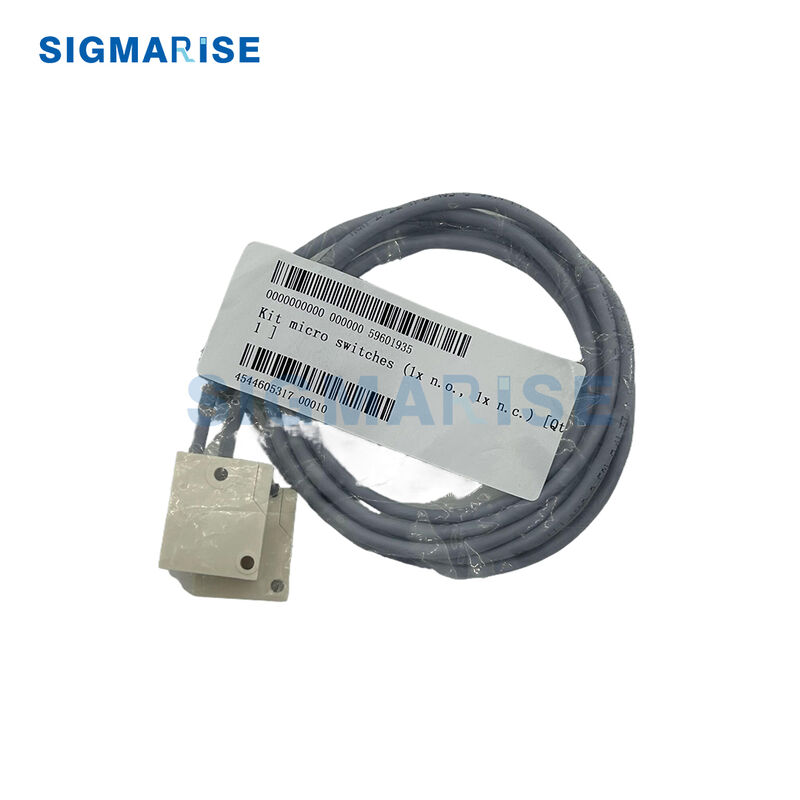

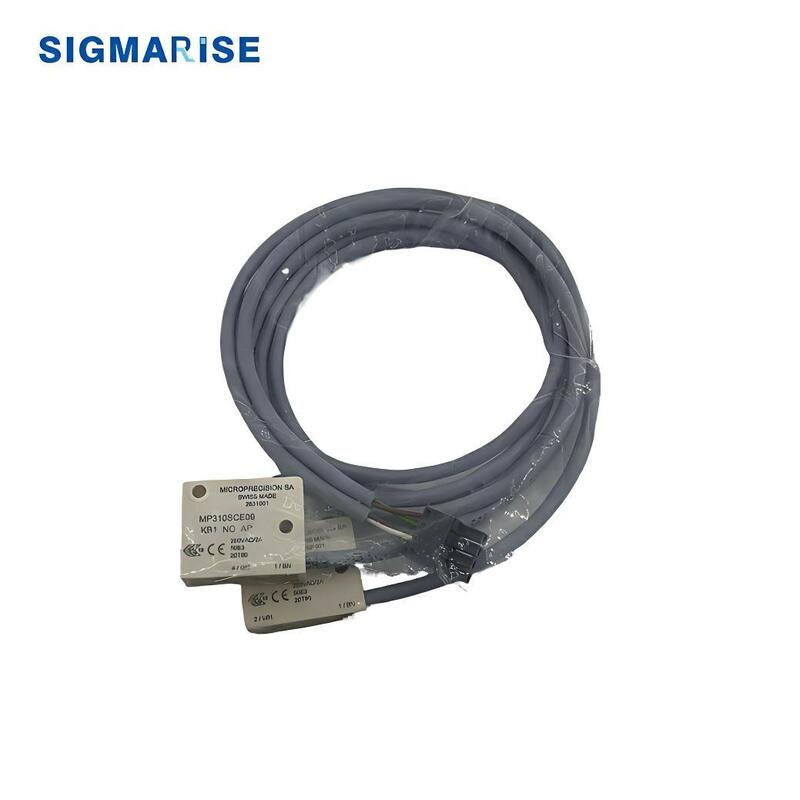

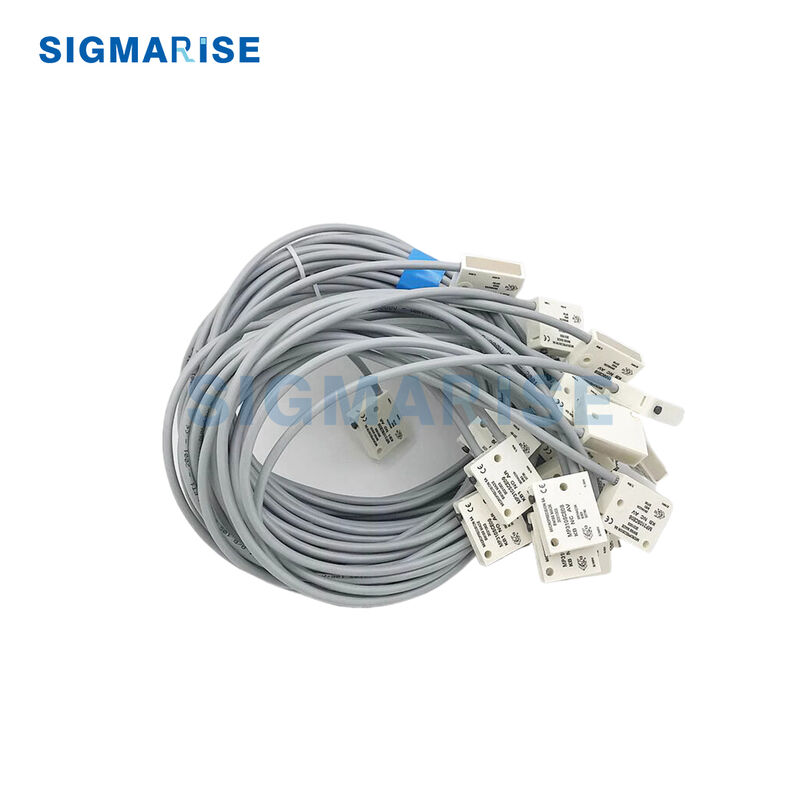

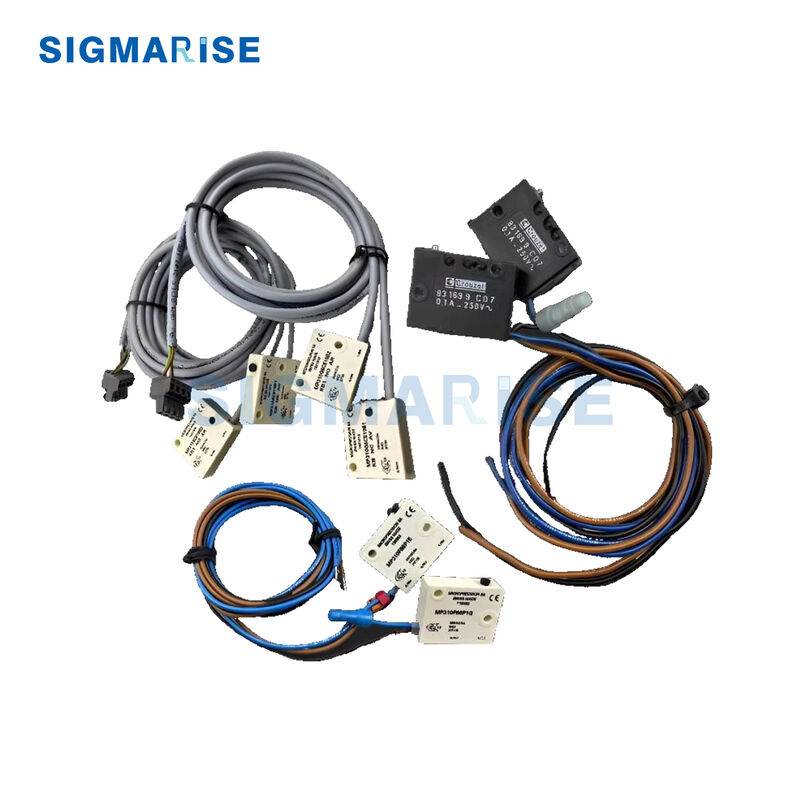

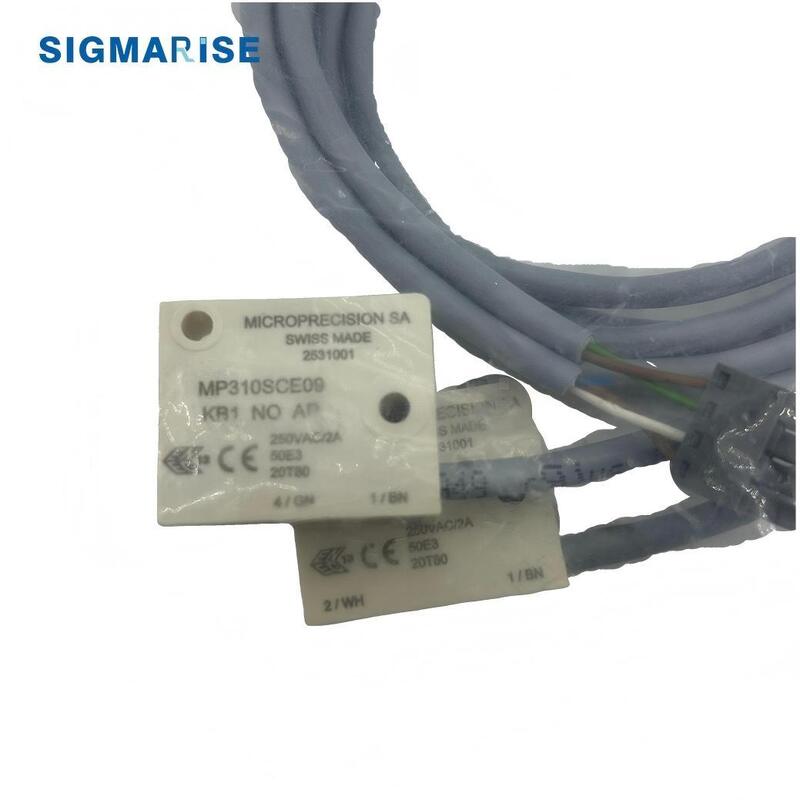

ブレーキ解放検出およびトラクションマシンブレーキフィードバック用高精度エレベーターブレーキマイクロスイッチ MP310SCE09

エレベーターブレーキマイクロスイッチ MP310SCE09、エレベーターブレーキ解放検出用高精度リミットスイッチ、エレベータートラクションマシンブレーキフィードバック用補助接点スイッチ

MP310SCE09 ブレーキ状態信号検出器は、エレベータートラクションマシンブレーキ専用のマイクロスイッチです。ブレーキの開閉状態をリアルタイムで監視し、オン/オフ信号をエレベーターメインボードに送信します。これにより、システムはブレーキが適切に解放され、確実に停止したかどうかを正確に識別できます。

安全インターロック保護のため、メインボードは運転前にブレーキが完全に開いている場合にのみエレベーターの始動を許可します。ブレーキが完全に開いていない、ジャムっている、またはリバウンドが悪い場合、またはスイッチ信号が異常な場合は、エレベーターの始動が禁止され、障害レポートが発行され、ブレーキがかかった状態での運転によるトラクションマシン、トラクションシーブ、ワイヤーロープの損傷を防ぐためにエレベーターがロックされます。

レベル調整および停止安全制御のため、エレベーターがフロアに到着すると、ブレーキが確実に閉じてメインユニットを停止するかどうかを確認し、エレベーターの滑り、スライド、またはフロアのオーバーシュートを防ぎ、乗客の安全を確保します。

障害アラームまたはセルフテストスイッチ接点が誤動作または損傷した場合、メインボードは通常のブレーキ信号を受信せず、直ちにブレーキ障害コードを報告し、安全上の危険を回避するためにメンテナンス担当者に速やかな交換を促します。

このシステムは、可変周波数エレベーターのロジックマッチングと互換性があり、インバーターとメイン制御システムのタイミングロジックと連携して、ブレーキが最初に開き、次にメインユニットが回転するという標準的なタイミングシーケンスを実現します。また、メインユニットが停止し、次にブレーキが再び閉じることで、始動・停止時のショックやエレベーターのスリップを解消します。
