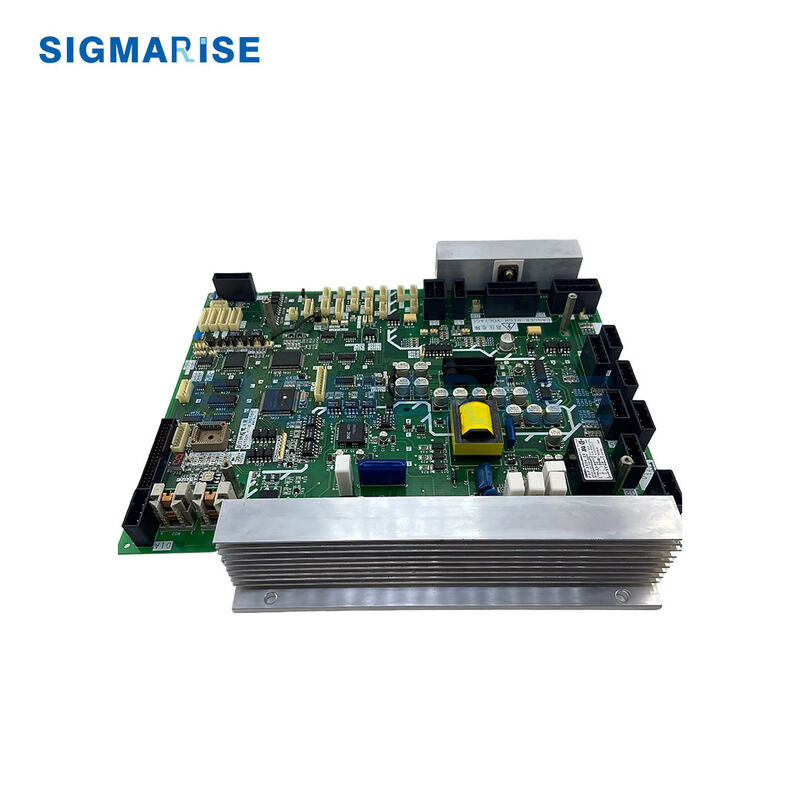

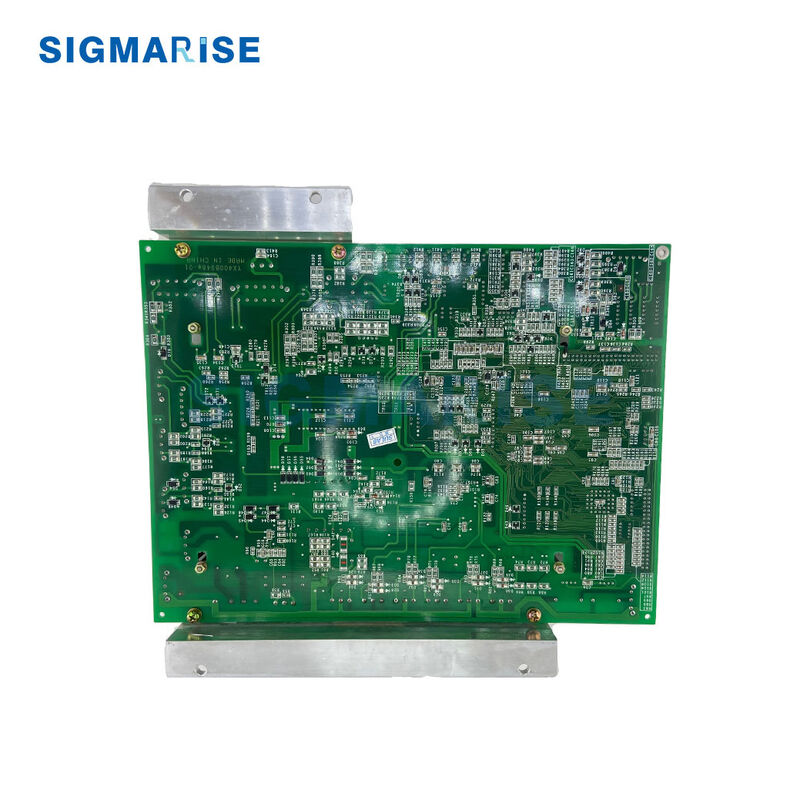

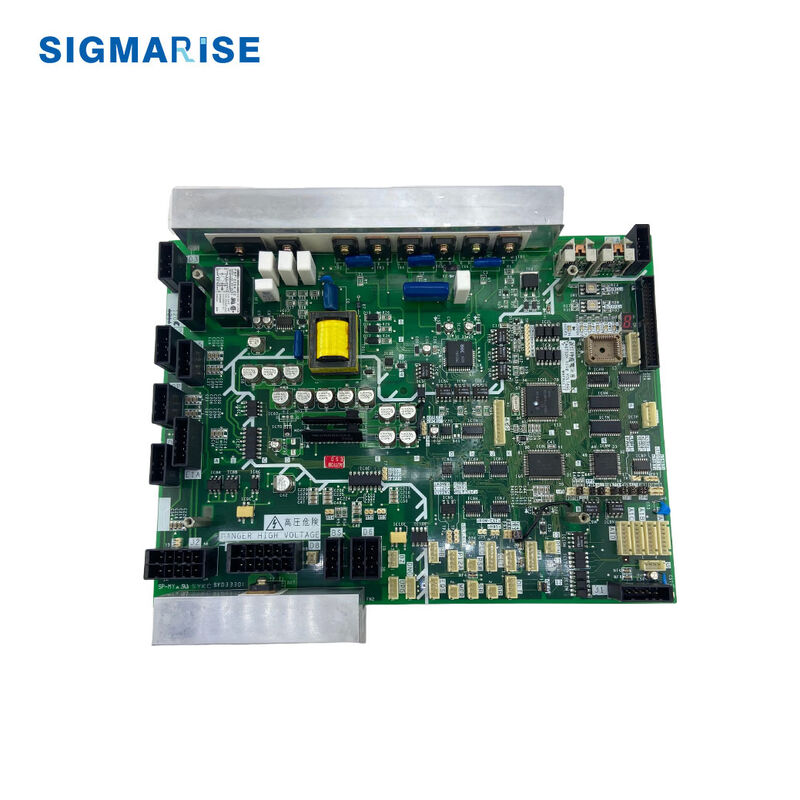

三菱エレベータードア制御基板 DOR-120C、220V AC およびエンコーダーフィードバック付き、GPS-IIIシリーズ用オリジナル交換部品

三菱エレベータードア制御基板 DOR-120C、GPS-IIIシリーズドアオペレーターPCB、220V ACドアモーター駆動パネル（エンコーダーフィードバック付き）、三菱リフトドアシステム用オリジナル交換部品

ドアオペレーターシステムのコアコントローラーであるDOR-120Cは、三菱GPS-III（GPS-3）シリーズエレベーター用のオリジナルドアオペレーター制御基板です。ドアシステムの「頭脳」として、メイン制御基板からドアの開閉コマンドを受信し、ドアオペレーターモーターを駆動してスムーズなドアの開閉を実現し、ドアの速度、位置、トルクを精密に制御します。

高精度クローズドループ制御は、ドアオペレーターエンコーダー信号を取り込み、ドアの位置と速度をリアルタイムで監視し、出力電力をクローズドループで調整して、スムーズで衝撃のないドアの開閉を保証します。負荷変動が±15%の場合でも、ドア閉鎖位置決め精度は±2msを維持し、挟み込みや衝撃を防ぎます。

複数の安全保護ロジックは、過電流、過負荷、過電圧、過熱保護を統合しています。抵抗/障害物に遭遇すると、挟み込みを防ぐために即座に反転します。ドアオペレーターの誤動作の場合、メイン制御基板に障害コードを報告し、エレベーターの運転を禁止し、安全上の危険を排除します。

エレベーターメイン制御基板（KCD-70Xなど）との信号相互作用とタイミング管理インターフェースは、ドア開閉コマンド、ドア到着信号、ドアロック安全回路信号を処理します。「ドア開→ドア位置→ドア閉→ドアロック」の標準的なタイミングシーケンスを実現し、全体のマシンの動作ロジックとの同期を保証します。

簡単な適合とメンテナンス：三菱GPS-IIIシリーズ専用に設計されており、さまざまなドアオペレーターモーターと互換性があります。プラグアンドプレイで、交換に改造は不要です。障害自己診断をサポートし、メンテナンス中の迅速な問題特定を容易にし、ダウンタイムを削減します。

エレベーターPCB基板 - よくある質問

Q1：適切な交換用エレベーターPCB基板をどのように特定しますか？
交換用エレベーターPCB基板を特定するには、元の部品番号、ハードウェアリビジョン、基板のマーキング、およびエレベーターコントローラーのモデルを確認してください。PCBの両面の鮮明な写真は、異なるバージョンを区別するのに役立ちます。

Q2：類似の部品番号のエレベーターPCB基板は交換可能ですか？
必ずしもそうではありません。類似の部品番号のエレベーターPCB基板は、ハードウェアリビジョン、ファームウェア、コネクタレイアウト、または通信プロトコルが異なる場合があります。互換性は、既存のエレベーターシステムに対して検証する必要があります。

Q3：交換用エレベーターPCB基板にはプログラミングが必要ですか？
一部の交換用PCB基板には、ファームウェア構成、パラメータ設定、またはシステム固有のプログラミングが必要です。他のものには、必要なソフトウェアがすでに含まれている場合があります。正しい手順は、PCBモデルとそのエレベーター制御システムでの役割によって異なります。

Q4：故障したエレベーターPCB基板を、制御システム全体を変更せずに交換できますか？
場合によっては、交換品が既存のコントローラー、ファームウェア、配線、および接続コンポーネントと互換性がある場合、個々のPCBを交換できます。資格のある技術者が、交換を決定する前に障害を確認する必要があります。

Q5：交換用エレベーターPCB基板を調達する際に、どのような情報を提供する必要がありますか？
元のPCB部品番号、ハードウェアリビジョン、エレベーターモデル、鮮明な基板写真、および必要な数量を提供してください。SULABは、これらの詳細を確認し、利用可能な交換オプションを確認するのに役立ちます。
