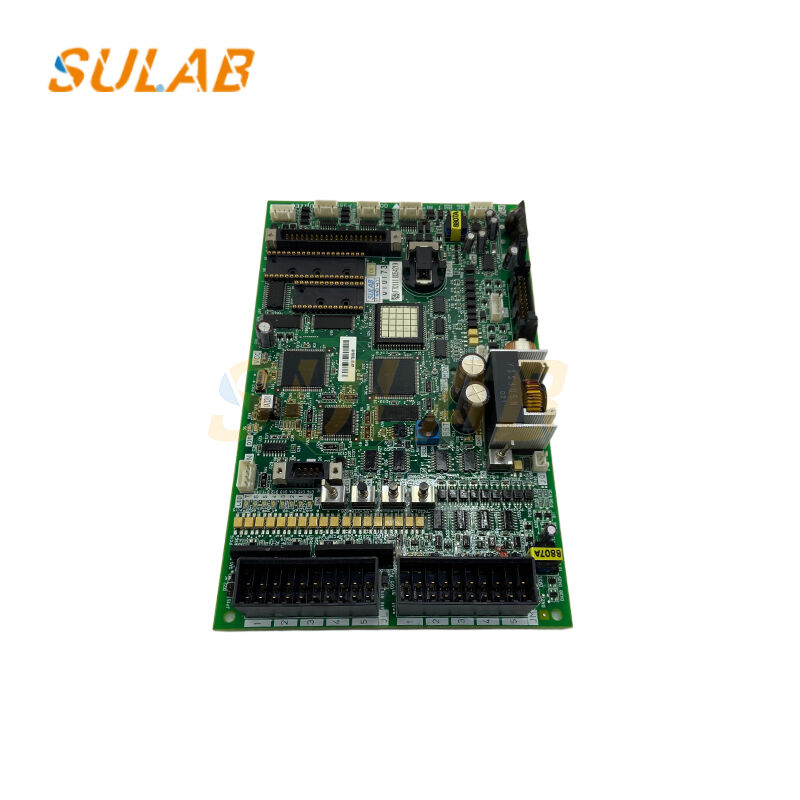

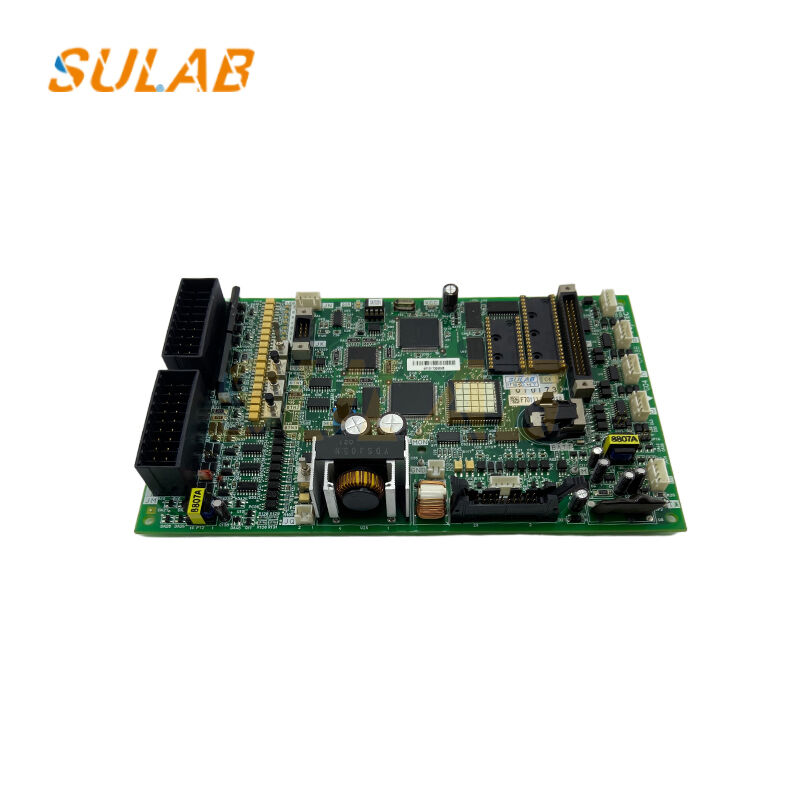

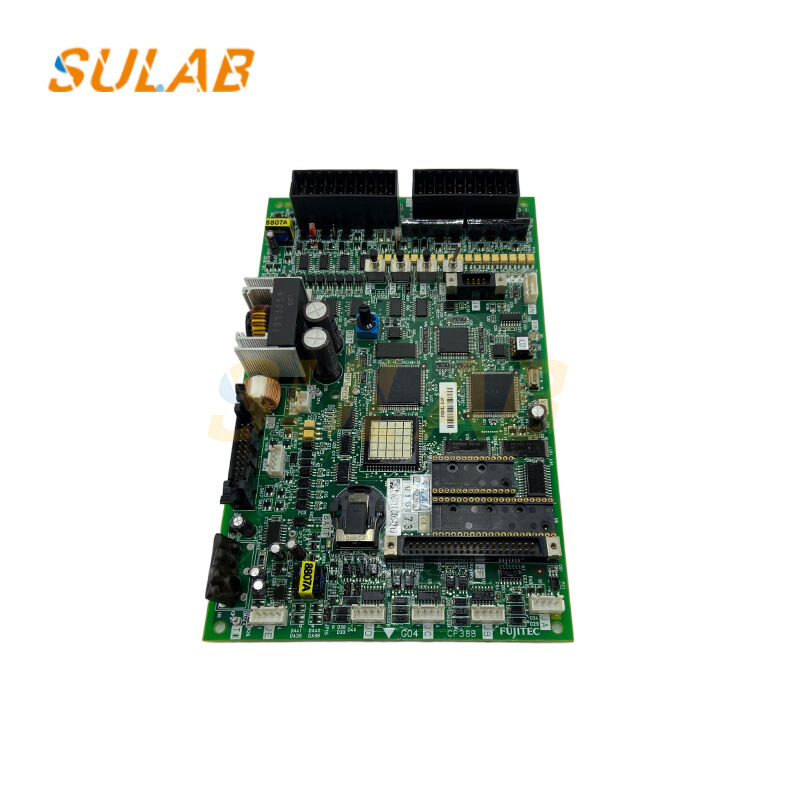

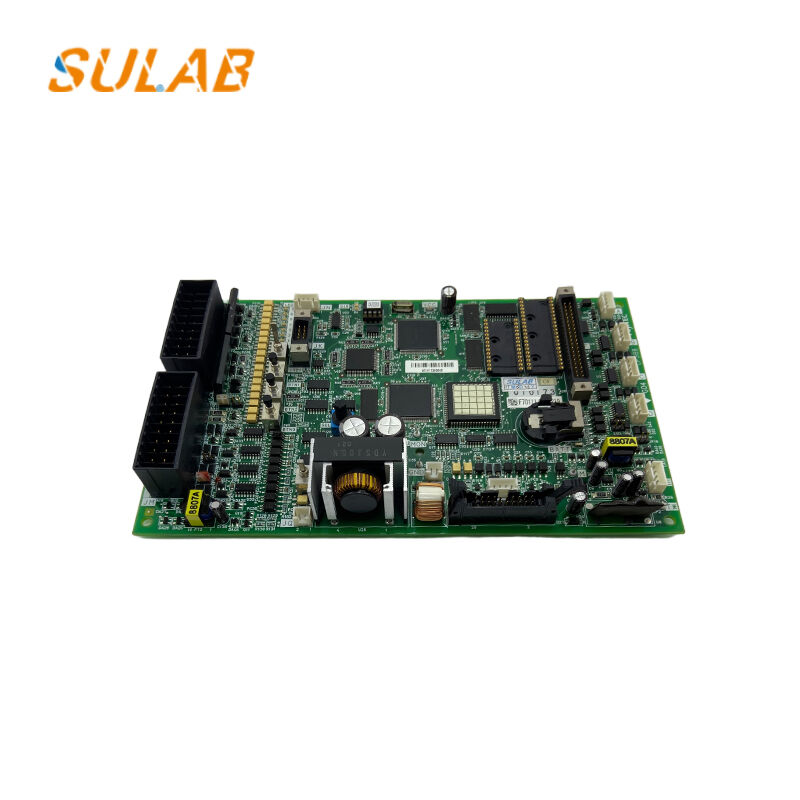

フジテック CP38B エレベーター メインボード 高級産業用部品と多層抗干渉PCBレイアウト

フジテックエレベーターメインボードCP38B、フジテックリフト制御盤用エレベーターコントローラーPCBボード

CP38Bは、フジテックCP38シリーズエレベーター制御システムのコアメイン制御PCBボードです。エレベーター機械室制御盤内に設置される中央論理処理ユニットとして、高グレードの産業用電子部品、多層干渉防止PCBレイアウト、強力な耐振動性および耐電磁干渉性能を採用し、長時間の連続エレベーター運転環境に適応します。専用インターフェースを介して、カー トップボード、ドアコントローラー、ディスプレイパネル、および安全回路と接続されます。障害コード記録、自己診断機能、およびパラメータ調整をサポートします。元のハードウェア構造およびコネクタと完全に一致し、プラグアンドプレイで交換可能で、追加のハードウェア変更は不要です。メインボードの損傷、論理障害、システムクラッシュ、通信障害によって引き起こされる故障したフジテックエレベーターの理想的なスペアパーツであり、エレベーターのメンテナンスおよび改修プロジェクトで広く使用されています。

機能

1. エレベーターの中央制御コアとして機能し、着床呼び出し、かご呼び出し、安全ループ信号を処理し、エレベーターの走行ロジックを実行し、エレベーターの上昇、下降、レベリング、停止動作を制御します。
2. かごパネル、ホールインジケーター、ドア駆動基板と通信し、フロアデータと操作指示を送信して、完全なエレベーター協調制御を実現します。
3. 安全回路、リミットスイッチ、保護信号を継続的に監視し、異常が検出された場合に安全インターロックを作動させてエレベーターを停止させ、乗客の安全を確保します。
4. 内蔵の障害メモリと自己診断機能により、技術者が迅速にトラブルシューティングやパラメータ設定を行えるように障害コードを保存します。
5. メインボードに起因する障害を解決します：エレベーターの起動しない、ランダム停止、通信エラー、呼び出し登録の応答なし、不安定な走行。

リッチコンテンツ（作業環境、設置上の注意、適用範囲）

動作温度：-10℃〜+55℃。相対湿度≤90％、結露しないこと。屋内エレベーター機械室制御盤に設置してください。腐食性ガス、重度のほこり、水しぶき、強い電磁干渉から遠ざけてください。PCBチップの焼損を防ぐため、分解および設置前に必ず電源を切ってください。接触不良を避けるため、すべてのコネクタをしっかりと固定してください。交換後のパラメータチェックおよびデバッグには、専門のエレベーター技術者が必要です。CP38シリーズ制御システムを搭載したフジテック乗客用エレベーターに適しており、住宅、オフィスビル、商業施設で広く応用されています。定期的な制御盤の清掃は、メインボードの耐用年数を延ばすのに役立ちます。エレベーターの修理および近代化作業のために、損傷した元のCP38Bボードを交換できます。

エレベーターPCBボード - よくある質問

Q1：適切な交換用エレベーターPCBボードをどのように特定しますか？
交換用エレベーターPCBボードを特定するには、元の部品番号、ハードウェアリビジョン、ボードのマーキング、およびエレベーターコントローラーのモデルを確認してください。PCBの両面の鮮明な写真は、異なるバージョンを区別するのに役立ちます。

Q2：類似の部品番号のエレベーターPCBボードは交換可能ですか？
必ずしもそうではありません。類似の部品番号のエレベーターPCBボードは、ハードウェアリビジョン、ファームウェア、コネクタレイアウト、または通信プロトコルが異なる場合があります。互換性は、既存のエレベーターシステムに対して検証する必要があります。

Q3：交換用エレベーターPCBボードはプログラミングが必要ですか？
一部の交換用PCBボードは、ファームウェア構成、パラメータ設定、またはシステム固有のプログラミングが必要です。他のボードには、必要なソフトウェアが既に含まれている場合があります。正しい手順は、PCBモデルとそのエレベーター制御システムでの役割によって異なります。

Q4：完全な制御システムを変更せずに、故障したエレベーターPCBボードを交換できますか？
場合によっては、交換品が既存のコントローラー、ファームウェア、配線、および接続コンポーネントと互換性がある場合、個々のPCBを交換できます。資格のある技術者が、交換を決定する前に障害を確認する必要があります。

Q5：交換用エレベーターPCBボードを入手する際に、どのような情報を提供する必要がありますか？
元のPCB部品番号、ハードウェアリビジョン、エレベーターモデル、PCBの鮮明な写真、および必要な数量を提供してください。SULABは、これらの詳細を確認し、利用可能な交換オプションをチェックするのに役立ちます。
